佳能单反相机锂电池座充结构设计

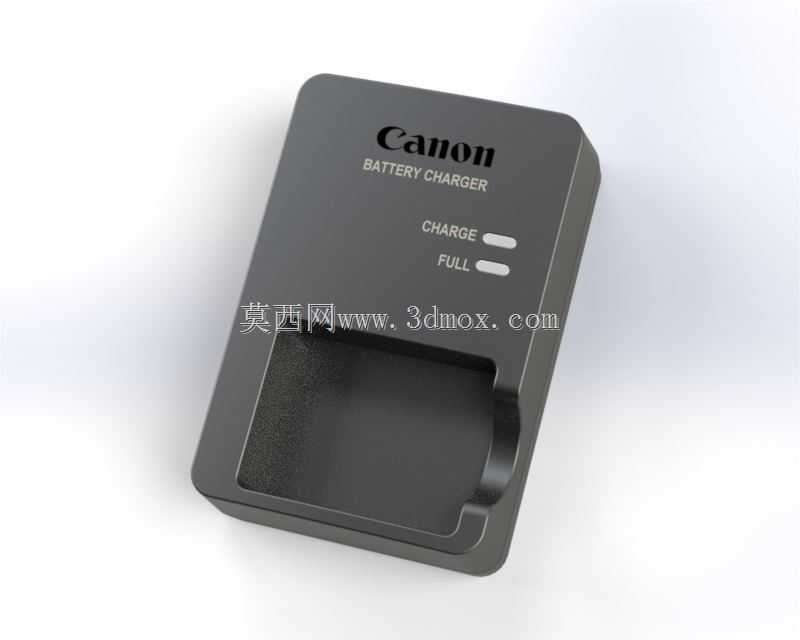

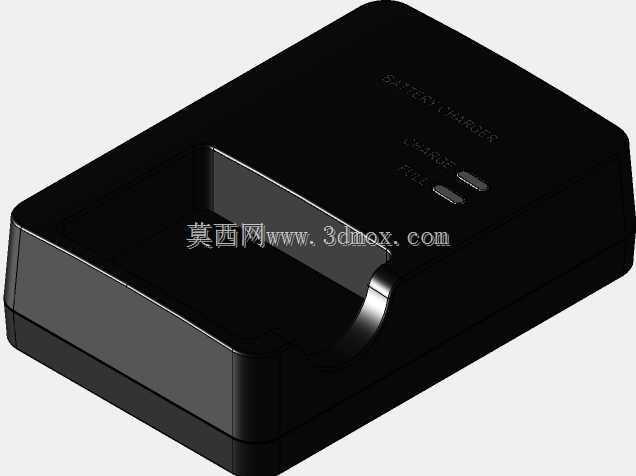

　　这款相机锂电池座充的三维结构设计，首先要匹配对应型号佳能单反相机锂电池的外形轮廓，充电仓的内凹腔体尺寸完全贴合电池的插入公差，仓体边缘做了1.2mm的导向倒角，方便用户在暗光环境下也能盲插对位，不会出现电池卡滞或者插反的情况。腔体内部的金属弹片触点位置严格对应电池的正负极金属接触片，弹片采用0.3mm厚的铍铜材质设计，预留0.8mm的压缩行程，既保证接触时的导通压力，又不会因为长期插拔导致弹片疲劳变形，触点周边做了2mm高的绝缘挡墙，避免正负极之间因为异物或者凝露出现短路风险。

　　从实际使用场景来看，这类座充主要面向摄影爱好者、专业影楼以及户外摄影团队的备用电池充电需求，相比相机机身直充，座充可以脱离相机本体单独给电池补能，用户在外出拍摄时可以搭配多块备用电池轮换使用，不会因为充电占用相机导致错过拍摄时机。外壳采用上下壳扣合加超声波焊接的结构设计，上壳表面做了细晒纹处理，既提升握持时的防滑手感，也能避免日常使用中表面残留指纹和划痕，上壳预留的两个状态指示灯开孔，分别对应充电中、充满电两种状态，指示灯采用导光条内嵌设计，光线柔和不刺眼，不会在夜间充电时造成光污染。

　　电路仓的内部空间做了合理的分区，高压输入侧和低压充电侧之间预留了2mm的安全爬电距离，电源输入接口采用通用的Micro USB规格，兼容常见的手机充电头、充电宝以及车载USB接口，用户不需要额外携带专用的电源适配器，大幅提升外出携带的便利性。外壳的边角全部做了R3的圆角过渡，没有尖锐的棱角，放在摄影包内不会刮蹭镜头或者其他精密配件，整体外形尺寸控制在85mm52mm22mm的范围内，体积和普通卡片相机相当，重量仅65g左右，不会给外拍装备增加过多的负重。

　　设计过程中重点考虑了长期使用的可靠性，下壳内部设置了四个螺丝柱和对应的定位筋，电路板通过螺丝固定在壳体内，不会因为日常携带的晃动出现电路板移位，充电仓底部预留了0.5mm的溢胶槽，组装时点胶固定缓冲泡棉，电池插入时可以起到缓冲作用，避免硬接触导致电池外壳磨损。壳体壁厚统一设置为1.8mm，既满足结构强度要求，不会因为轻微摔落出现壳体开裂，也能控制整体的材料成本，适配ABS阻燃材质的注塑生产要求，进胶点设置在下壳的隐蔽位置，不会影响产品的外观质感。

　　散热设计上，壳体的左右两侧各开了3个1mm宽的通风槽，充电过程中电路产生的热量可以通过自然对流散出，长时间充电也不会出现外壳过热的情况，通风槽内部贴有防尘网，避免日常放置时灰尘进入电路仓内部。充电仓的开口位置做了0.7mm的凸边设计，电池插入后和凸边紧密贴合，减少缝隙进入灰尘的概率，同时凸边也能起到加强筋的作用，提升上壳开口位置的结构强度，多次插拔电池也不会出现开口变形的问题。
