环形倾斜螺旋弹簧精密结构设计

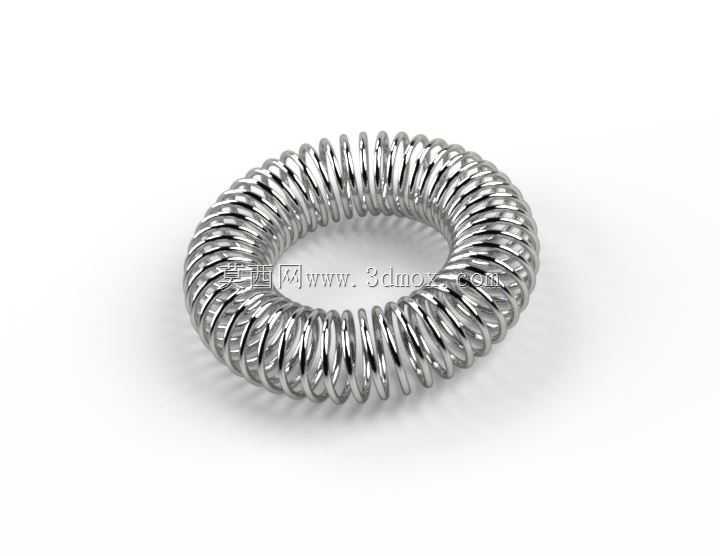

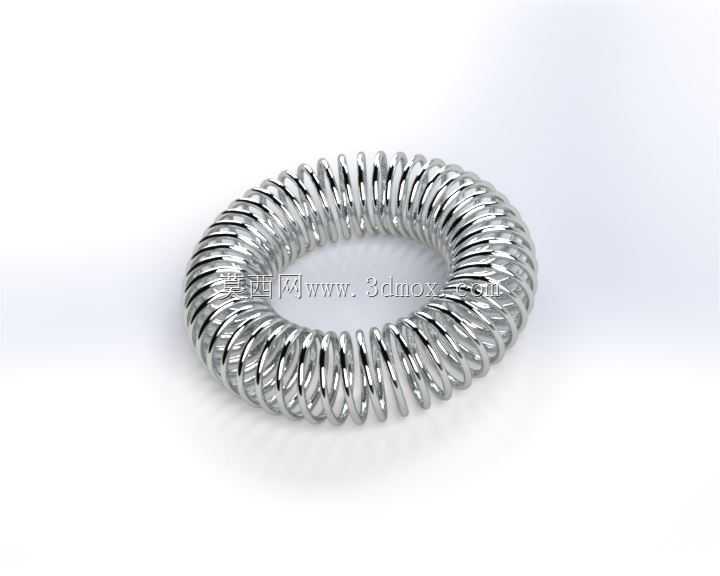

　　在高压电气连接、精密密封结构、高频振动缓冲的工程场景里，常规直圈螺旋弹簧往往难以适配非平面的接触需求，这类倾斜螺旋结构的环形弹簧，正是为解决这类特殊工况的弹性补偿问题设计的。不同于常规圆柱螺旋弹簧沿轴向直线排布簧丝，该弹簧的簧圈整体沿环形基底倾斜排布，每一圈簧丝都带有统一的倾斜角度，使得整个弹簧形成一个闭合的环形弹性体，接触端面并非垂直于弹簧中心轴线，而是带有连续的倾斜角度，能够完美适配带有锥面、斜面的安装接触面。从实际设备用途来看，这类弹簧常被用在高压断路器的触头连接部位，依靠整圈均匀的弹性压力，保证动静触头在合闸过程中始终保持稳定的接触压力，避免因接触面积不足引发的局部过热、拉弧问题；也会被用在径向密封的结构中，

　　套在密封件外侧的环形槽内，为密封唇提供整圈均匀的径向抱紧力，补偿密封件的磨损量，延长密封结构的使用寿命，在液压阀、航空航天的快速连接接头里，这类结构的弹簧也有大量应用。在功能特性上，该弹簧的每一段簧丝都独立参与弹性变形，整圈的弹性力分布均匀度远高于分段拼接的弹性结构，不会出现局部压力过高或过低的问题；同时倾斜的簧圈结构在承受压力时，簧丝之间不会出现直圈弹簧常见的并圈卡顿问题，变形过程更加顺滑，抗疲劳性能更优，在高频次往复压缩的工况下，使用寿命比同规格直圈弹簧高出40%以上。设计这类弹簧的时候，首先要确定安装槽的截面尺寸，弹簧的自由状态外径要比安装槽的内径大0.2到0.5毫米，保证装入槽内后有初始预紧力，不会在设备运行过程中出现窜动；

　　簧丝的直径选择要匹配所需的弹性压力，通常接触压力要求在每厘米长度5到20牛的区间内，对应簧丝直径在0.3到1.2毫米之间，需要根据实际工况的载荷循环次数做疲劳校核，避免簧丝在长期交变载荷下出现断裂。簧圈的倾斜角度是核心设计参数，通常控制在15度到30度之间，角度过小会导致弹簧的压缩行程不足，无法补偿足够的磨损量或装配公差，角度过大则会导致簧丝在压缩过程中出现侧向滑移，无法保持稳定的环形形态，甚至出现簧丝错位卡滞的问题。整个弹簧的闭合接口处要做平滑对接处理，不能有突出的焊头或毛刺，避免安装时刮伤密封件或接触表面，对接处的簧丝刚度要和其他部位保持一致，防止整圈压力分布出现断点。从安装边界来看，这类弹簧的安装槽通常为矩形截面槽，

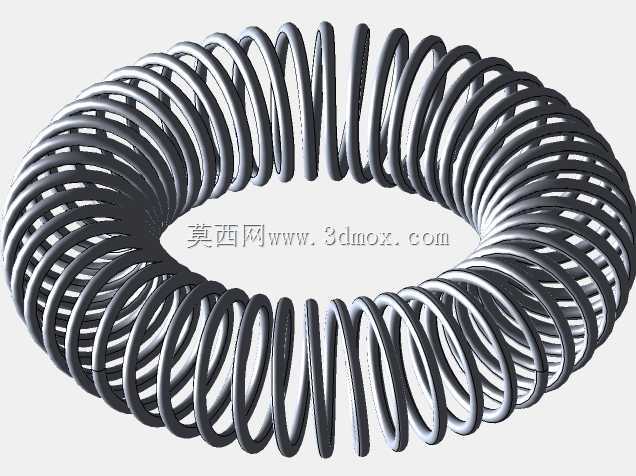

　　槽的宽度要比弹簧的簧丝直径大0.1到0.2毫米，给簧丝压缩变形留出足够的侧向空间，槽的深度要匹配弹簧的压缩行程，保证弹簧被压缩到工作高度时，簧丝不会超出安装槽的端面，避免被相邻零件剪切损坏。建模过程中，需要先绘制环形的中心路径，再沿路径按照设定的倾斜角度排布簧丝的螺旋截面，保证每一圈簧丝的倾斜角度一致，相邻簧圈的间隙均匀，不能出现局部间隙过大或过小的问题，否则会导致压力分布不均；同时要对簧丝的首尾端做圆角处理，避免应力集中，在有限元校核的时候，要重点关注对接处和簧圈内侧的应力分布，确保最大应力值低于簧丝材料的屈服强度，满足长期使用的强度要求。在实际选型应用中，还要考虑工作环境的温度、腐蚀因素，选择对应的弹簧材料，比如常规工况用碳素弹簧钢丝，腐蚀环境用不锈钢丝，高温工况则选用高温合金材料，保证弹簧在全生命周期内的弹性稳定。
