USB2.0A型板端直插母座结构设计

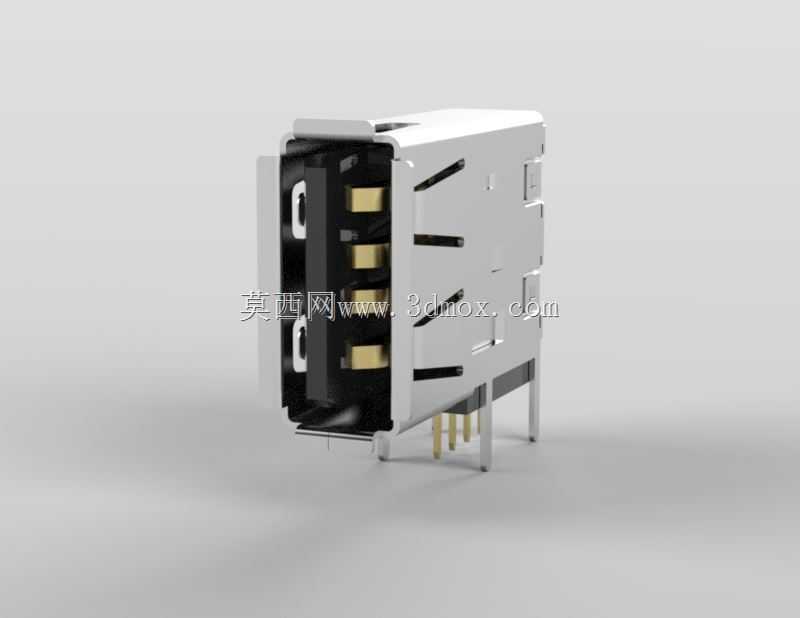

　　日常做消费电子、工业控制板卡的结构设计时，板载USB接口的选型和建模是绕不开的环节，很多刚入行的工程师容易忽略接插件的安装边界细节，导致后期打样出现干涉、插拔手感异常甚至焊盘不匹配的问题。这款USB2.0板端母座采用直插式DIP封装设计，金属外壳采用卷边铆压结构，外壳两侧带定位弹片，插入设备面板开口时可以通过弹片的预紧力实现初步固定，避免焊接过程中接插件偏移，同时金属外壳整体延伸出四个接地焊脚，焊接后直接与PCB板的接地层连通，既可以提升接口的结构抗扭强度，也能起到电磁屏蔽的作用，减少高速数据传输过程中的外界信号干扰。

　　从功能特性来看，这款母座完全遵循USB2.0的传输规范，内部设置四个接触端子，分别对应电源、数据负、数据正、接地四个引脚，端子采用镀金铜合金材质，接触区做了圆弧凸起处理，公头插入时可以保证足够的接触正压力，降低接触电阻，避免长期使用后出现氧化接触不良的问题，端子的尾部做了直插折弯处理，引脚长度适配1.6mm标准厚度PCB的波峰焊工艺，引脚间距严格遵循标准USB接插件的焊盘定义，不需要额外调整封装尺寸就能直接匹配通用PCB封装库。

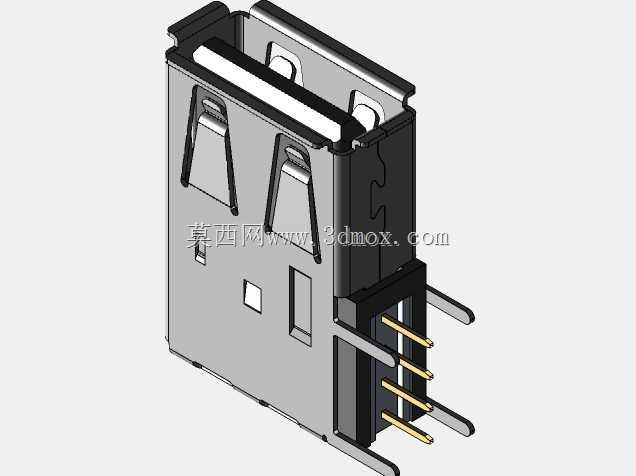

　　设计过程中首先要明确安装边界，这款母座的本体宽度在12mm左右，插板后的总高度从PCB板面算起不超过6.5mm，前端接口伸出PCB边缘的长度为4mm，适配厚度1.2mm以内的设备外壳面板开口，面板开口尺寸需要预留0.2mm的装配公差，避免外壳与接口金属外壳出现硬干涉。建模时需要重点还原内部端子的折弯角度，端子的接触弹片抬升高度要控制在0.8mm，保证公头插入时弹片的形变量在材料弹性极限范围内，插拔寿命可以达到千次以上不会出现塑性变形。金属外壳的两侧开槽是为了适配公头插入时的外壳形变，开槽的长度和位置直接影响插拔的阻尼手感，建模时不能随意简化这部分结构，否则做结构干涉检查时会出现误判。

　　实际应用场景覆盖非常广，从普通的U盘、移动硬盘等消费类外设连接，到工业设备的调试接口、数据采集端口，再到车载电子的外接数据接口，这类标准USB2.0母座都是应用最广泛的板载连接部件。做整机结构设计时，除了要考虑接插件本身的安装尺寸，还要预留公头插入后的操作空间，接口前端距离外壳内壁至少要保留15mm的空间，保证常规USB公头可以完全插到底，不会出现插不到位导致的数据传输中断问题。另外要注意，这款直插式母座的焊接强度虽然比贴片式更高，但如果是应用在经常插拔的工业场景，还需要在接口附近增加固定柱或者螺丝孔位，通过结构辅助固定减少焊盘的受力，避免长期插拔后焊盘脱落。

　　建模过程中对内部的绝缘胶芯部分也做了细节还原，胶芯采用耐高温PBT材质，端子与胶芯之间通过卡槽过盈配合固定，不会出现端子移位的问题，胶芯的前端做了导向斜面，公头插入时可以自动导正位置，不会出现顶坏端子的情况。金属外壳的尾部做了压边处理，紧紧包裹住胶芯的尾部，避免胶芯在插拔受力时出现后退移位。很多工程师在做这类接插件建模时，容易忽略引脚的折弯半径，引脚折弯处如果R角过小，实际生产时容易出现引脚断裂的问题，建模时折弯R角设置为0.3mm，既符合冲压工艺的要求，也能保证引脚插入PCB焊盘时的位置精度。
