华硕便携移动电源外观结构三维模型

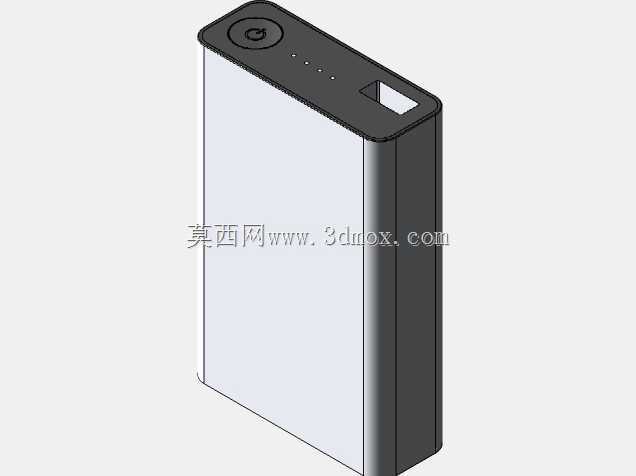

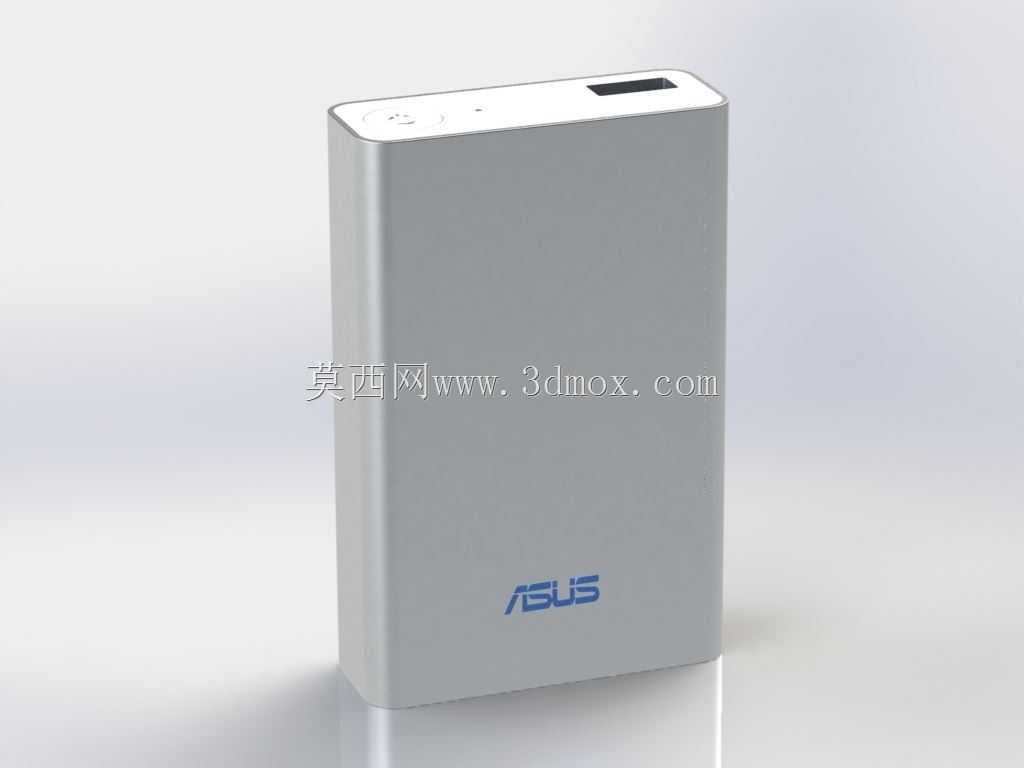

　　在日常数码产品配套结构设计、消费电子周边配件开发的场景中，便携储能类产品的外观与结构匹配度，直接决定了产品的手持握持体验、内部电芯排布合理性以及接口使用的便捷性，本次呈现的华硕款便携电池组三维模型，完整还原了量产成品的全部结构细节，可直接用于产品渲染验证、结构干涉检查、配套外壳开模前的尺寸校核工作。从实际使用场景来看，这类便携电池组主要面向日常外出时的手机、平板、小型数码设备补能需求，可在无市电接入的户外场景、差旅途中为各类支持USB输入的数码设备提供稳定的直流电能输出，产品本身集成了充放电管理电路、电芯仓、输出接口、电量指示按键几个核心功能模块，建模过程中完全按照实物的装配逻辑拆分了各个独立零件，可直接导出用于装配动画制作、

　　爆炸视图演示。从设计思路层面来看，这款电池组采用了一体化铝合金拉伸外壳的结构方案，外壳侧壁做了极小的圆角过渡处理，既保证了金属外壳的结构强度，能够在日常跌落场景中吸收部分冲击能量保护内部电芯与电路板，同时金属外壳本身也可充当充放电电路的散热载体，在大电流输出工况下能够快速将电路产生的热量传导到外界，避免内部积热导致的电路保护触发。建模时严格遵循了实物的安装边界尺寸，外壳的长宽高比例完全匹配量产产品的实际参数，顶部的USB输出接口、电量检测按键、状态指示灯的开孔位置与外壳边缘的相对位置完全对齐，没有出现结构错位的问题，内部的电芯仓预留了标准18650电芯的排布空间，仓体与外壳内壁之间预留了0.2mm的绝缘片安装间隙，

　　避免电芯外壳与金属外壳直接接触引发的短路风险。在接口部分的建模处理上，顶部的USB输出接口做了完整的内部胶芯与金属弹片结构，并非简单的开孔示意，可直接用于接口插拔寿命测试的仿真模拟，按键部分做了独立的按键帽与内部轻触开关的避让空间，按键帽与外壳开孔之间预留了0.15mm的活动间隙，保证按键按压时不会出现卡滞问题，同时按键帽边缘做了微小的倒角处理，避免按压时的锐边割手问题。底部的端盖部分采用了卡扣与外壳配合的结构，建模时还原了四个均匀分布的卡扣结构，卡扣的倒扣量设置为0.3mm，既能够保证端盖与外壳装配后的连接强度，不会在日常使用中出现端盖脱落的问题，也能够在售后维修时通过专用工具顺利拆开端盖更换内部元件，

　　不会因为倒扣量过大导致拆壳时卡扣断裂。从产品的功能特性来看，这款电池组的金属外壳表面做了细磨砂阳极氧化处理，建模时在外观面预留了表面处理的厚度层，不会因为后期做表面渲染时出现尺寸偏差，侧面的品牌标识区域做了轻微的下沉处理，可用于丝印或者激光雕刻品牌标识，标识区域的下沉深度设置为0.1mm，既能够保证标识印刷后的附着力，也不会因为下沉过深影响外壳的整体平整性。在做结构校核时可以发现，这款产品的内部电路板固定柱位置与电芯仓的避让距离设置合理，固定柱的高度刚好能够将电路板压在电芯上方的绝缘垫上，不会出现电路板晃动的问题，电路板上的充电管理芯片、升压电感等发热元件的位置刚好对着金属外壳的侧壁，能够通过导热垫将热量直接传导到外壳上，散热路径设计十分合理。对于从事消费电子结构设计的从业者来说，这个模型可以作为便携储能类产品的结构参考范本，在开发同类型产品时可以直接参考其电芯排布方式、外壳散热结构设计、接口位置布局的思路，减少前期方案迭代的时间，同时模型的外观面质量较高，可直接导入渲染软件生成产品宣传用的效果图，不需要再额外做曲面修补工作。
