三级传动硬齿面减速机结构三维设计

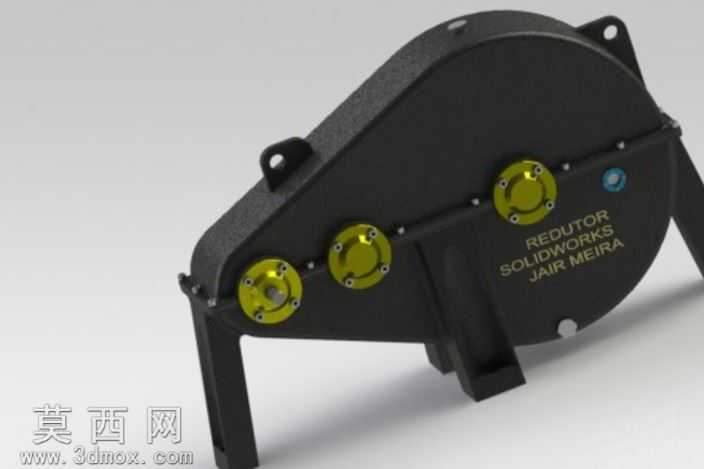

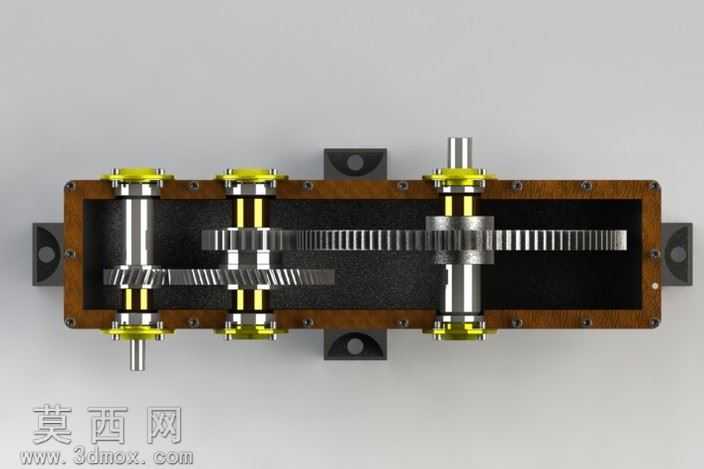

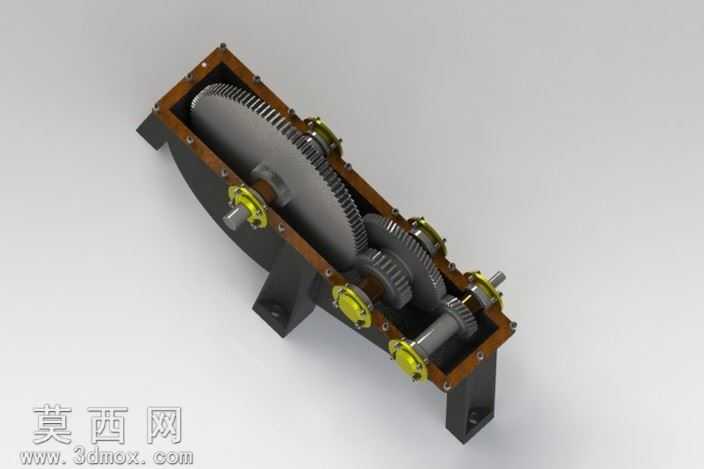

本作品为三级平行轴硬齿面减速机的三维结构设计，采用SolidWorks完成全参数化建模与装配验证，整体建模过程严格遵循机械设计规范，对减速机的每一处结构细节都进行了精准还原。建模阶段首先完成各传动齿轮的参数化构建，依据硬齿面齿轮的设计标准确定模数、齿数、压力角、齿宽等核心参数，通过渐开线齿廓的精准绘制生成齿轮实体，同时完成齿轮轴、轴承安装位、轴肩定位结构的细节建模，保证传动部件的装配匹配度。箱体采用一体化铸造结构设计，建模时还原了箱体的加强筋结构、安装吊耳、支撑脚座、轴承端盖安装位、密封槽等细节结构，对箱体表面的标识刻印区域也做了对应建模处理，还原实物的外观特征。端盖部分采用法兰式安装结构，对端盖的螺栓孔位、油封安装槽、定位止口都做了精准建模，同时还原了端盖表面的黄色涂装区域的结构分区。装配阶段采用自下而上的装配流程，依次完成输入轴组件、中间轴组件、输出轴组件的子装配，验证各齿轮的啮合间隙、轴系的轴向定位精度，再将各轴系组件装配入箱体，完成端盖、紧固件、密封件的总装配，全程进行干涉检查，确保所有零部件无装配干涉，符合实际生产的装配要求。渲染阶段采用金属磨砂材质模拟箱体的铸铁喷塑质感，对齿轮端盖采用亮黄色金属漆材质区分功能区域，对紧固件、标识区域分别赋予对应材质，通过三点布光方案突出减速机的结构轮廓与材质质感，清晰展示三级齿轮的传动布局、箱体的支撑结构、安装定位结构。该设计完整还原了硬齿面减速机的传动原理与结构组成，三级齿轮传动可实现大传动比的减速增扭效果，箱体的加强筋设计提升了整体结构刚性，吊耳与支撑脚的设计满足设备安装与搬运的使用需求，可作为机械设计教学、减速机结构认知、非标设备选型参考的三维素材，帮助使用者直观理解硬齿面减速机的内部构造与装配逻辑。
