小型履带设备行星齿轮减速电机结构

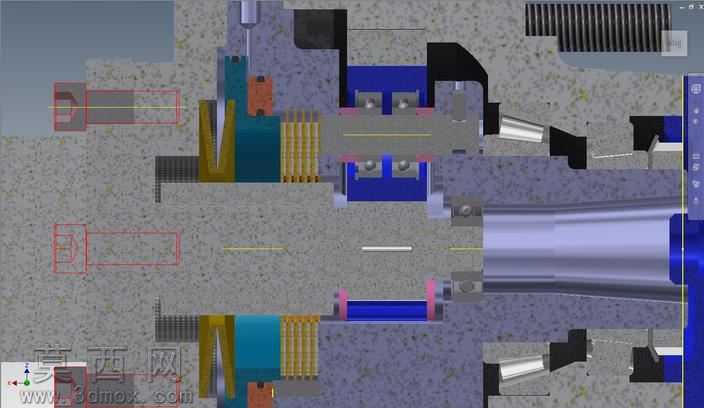

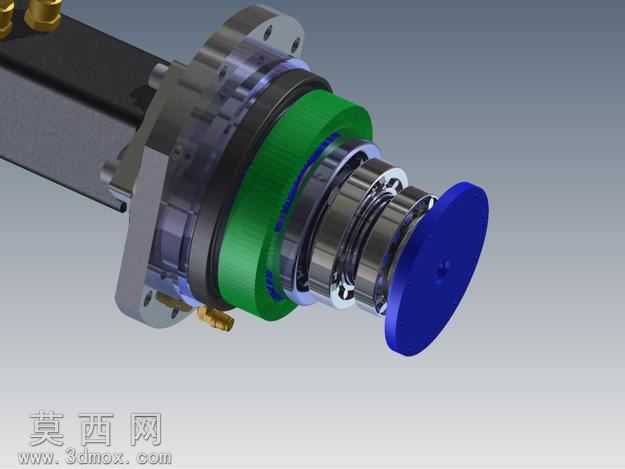

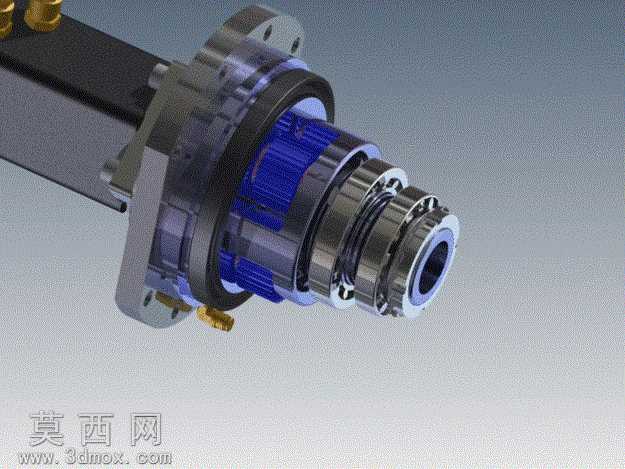

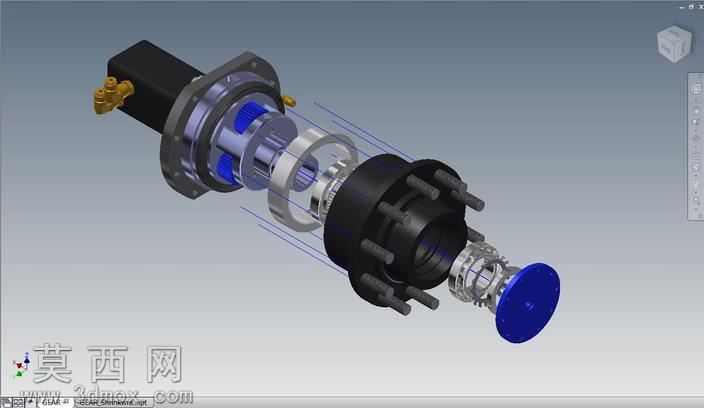

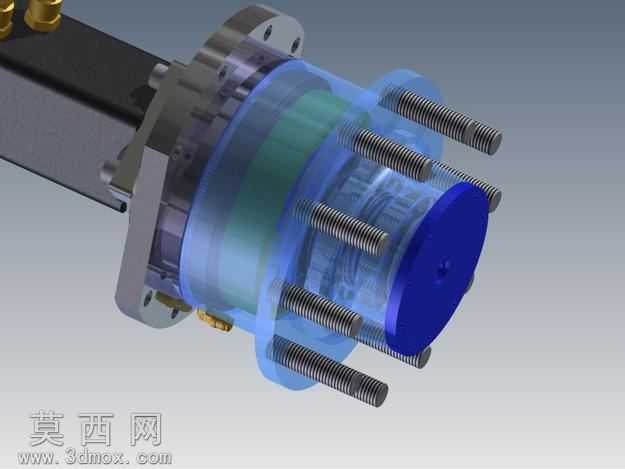

本作品为适配小型履带行走设备的行星齿轮减速电机三维建模成果，建模阶段采用Autodesk Inventor完成全参数化零件构建，针对行星减速机构的核心传动逻辑做了精准还原：首先对输入轴端的电机连接法兰做了同轴度约束设计，保证动力输入的对中精度，避免运转过程中出现偏载磨损。建模过程中对每一级行星轮、太阳轮、内齿圈的齿形参数做了标准化匹配，按照行星传动的均载要求设置了行星轮的周向均匀分布约束，还原了行星架的支撑结构，保证传动过程中载荷能够均匀分配到各个行星轮上，提升整体传动的承载能力。渲染阶段针对不同零件的材质特性做了区分设置：外壳安装法兰采用铸钢材质，赋予哑光金属质感并添加细微的铸造纹理，还原工业铸件的真实表面状态；内部行星齿轮组采用调质合金钢材质，设置高反光金属质感并对齿面做细微磨削纹理处理，体现精密传动零件的加工精度；密封端盖、轴承部位采用镀铬钢材材质，添加镜面反射效果凸显机加工的光洁度；内部蓝色的行星架支撑结构采用工程塑料材质，设置半哑光的塑料质感，区分金属零件的视觉表现。结构设计上充分考虑小型履带设备的紧凑安装需求，将电机输出端与行星减速机构做一体化集成设计，大幅缩减轴向安装尺寸，同时在壳体上预留了液压油路接口，适配液压辅助润滑的需求，保证高负载工况下齿轮啮合面能够得到充分润滑，降低运转磨损。设计思路围绕小型履带设备低速大扭矩的行走驱动需求展开，通过行星减速结构的大传动比特性，将电机的高转速低扭矩输出转化为低转速大扭矩的动力输出，满足履带设备在复杂地形行走时的牵引力需求，同时在壳体外侧设置了带安装孔的固定支耳，方便直接将减速电机整体固定在履带底盘的安装位上，降低设备整体的装配难度。模型还还原了输出端的连接法兰结构，可直接与履带驱动轮做对接安装，输出轴部位设置了多层密封结构，避免户外泥泞工况下泥水渗入减速箱体内部，提升机构在恶劣工况下的使用寿命，整体建模严格按照机械设计的公差配合要求设置零件间隙，可直接用于后续的工程出图、装配验证以及运动仿真分析。
