户外便携手动弹射式机械装置结构设计

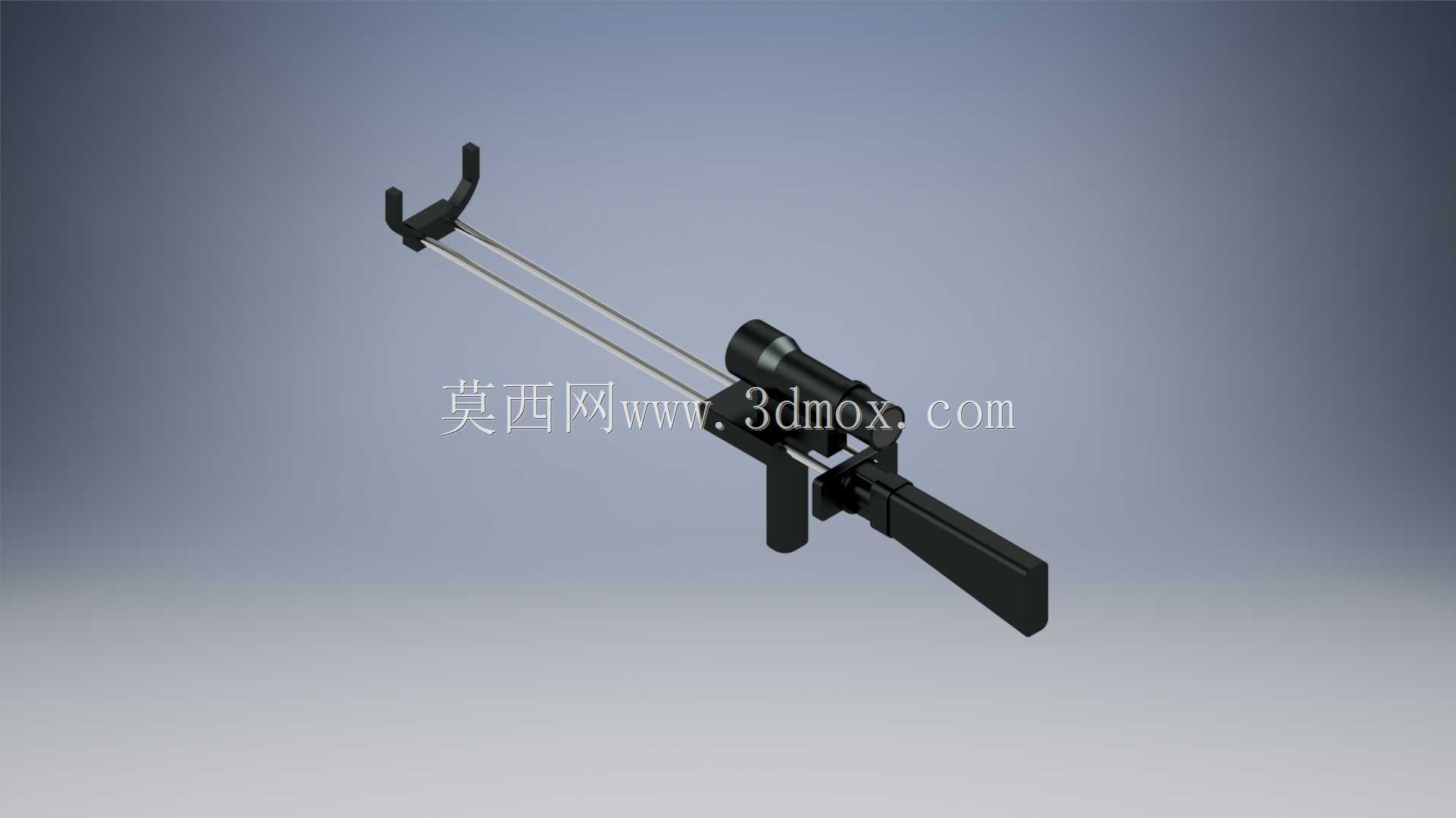

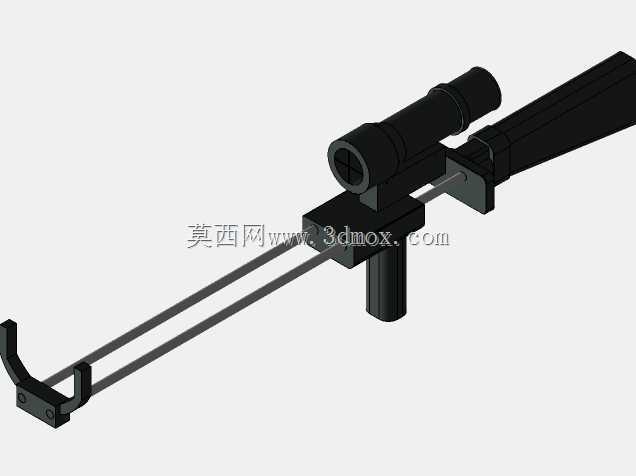

　　从结构设计角度拆解这款手动弹射装置，首先要锚定它的核心使用场景——野外丛林环境下的非致命性驱离、小型猎物获取以及户外爱好者的休闲操作需求，这也是整个设计从选型到细节落地的核心出发点。不同于依靠储能弹簧或者气动结构的同类装置，这款产品采用双平行滑杆作为弹射行程的导向载体，滑杆选用冷拉圆钢加工，表面做硬质氧化处理，既保证了弹射过程中弹头运动的直线度，避免出现弹道偏移，又能在丛林高湿度、多植被剐蹭的环境下降低锈蚀、卡滞的概率。

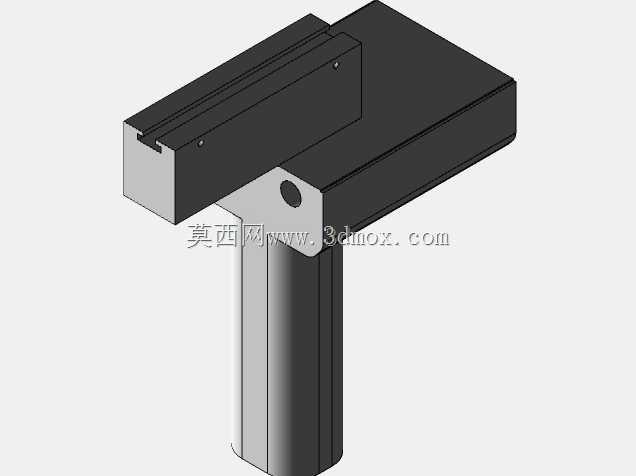

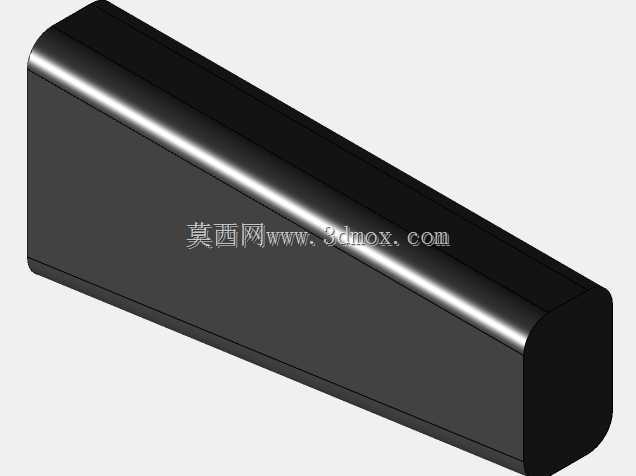

　　握持部分的结构设计充分参考了常规长杆器械的人机工程参数，枪托位置做了12度的向下倾斜角度，贴合普通人手臂自然抬起时的腕部角度，长时间握持瞄准不会出现腕部酸胀的问题；握把位置设置了防滑的凸起纹理，即便手部沾有泥土、露水，也能保证握持的稳定性，不会出现滑脱的情况。触发机构采用平移式阻铁设计，阻铁与弹射滑块的咬合深度控制在1.5mm，既保证了待击状态下的结构可靠性，不会因为行走过程中的晃动出现意外击发，又能保证扣动扳机时的阻力控制在20N以内，操作力度适中，不会因为扣力过大影响瞄准精度。

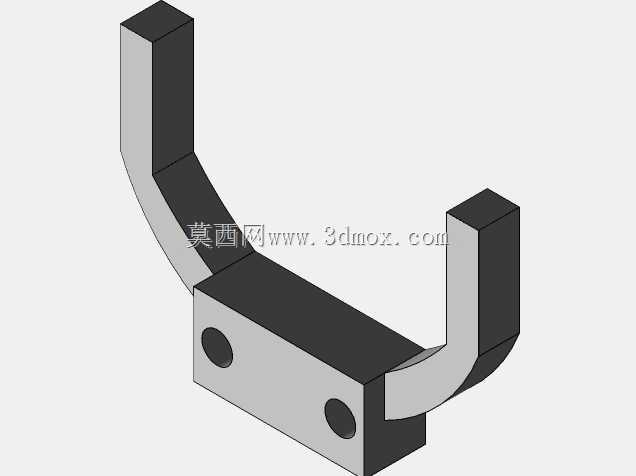

　　前端的弹托位置做了可调节的U型支撑结构，能够适配不同直径的圆柱形弹射弹头，不需要额外更换配件就能完成不同用途弹头的切换，比如驱离大型野生动物时可以选用软质橡胶弹头，避免造成过度伤害，获取小型猎物时可以选用金属尖头弹头，保证足够的侵彻力。整个装置的外形尺寸控制在全长620mm，滑杆有效行程380mm，折叠状态下（如果加装快拆结构的话）长度可以压缩到350mm，能够轻松放进常规的户外背包侧袋，不会占用过多的携行空间，安装边界上不需要额外的固定支架，完全依靠人体握持完成操作，对使用场景的适配性极强。

　　设计过程中特意规避了复杂的可拆卸小零件，整个装置的核心部件不超过12个，野外环境下如果出现卡滞或者零件损坏，不需要专用工具就能完成拆解维护，甚至可以用丛林里易得的硬木临时替换损坏的非金属零件，这一点完全贴合野外生存场景下的装备可靠性要求。滑杆与枪身主体的连接采用过盈配合加销钉固定，能够承受至少5000次反复弹射的冲击载荷，不会出现滑杆松动、变形的问题；扳机位置的转轴采用不锈钢销轴，配合尼龙衬套，反复扣动不会出现磨损旷量，保证扳机行程的一致性。

　　从功能特性来看，这款装置的弹射初速可以通过调整滑块后端的皮筋组拉力进行调节，常规配置下初速在45m/s左右，有效射程可以达到15米，在10米距离上的散布精度控制在5cm以内，完全能够满足户外场景下的使用需求。不同于火药动力或者高压气动的同类装置，这款纯机械结构的产品不需要额外的燃料、气瓶等耗材，只要皮筋组没有出现老化断裂，就能一直使用，携行过程中也没有高压容器泄漏、易燃易爆的风险，安全性更高，更适合普通户外爱好者使用。

　　在结构细节的处理上，所有的外露棱边都做了R2的圆角处理，避免在丛林穿行过程中钩挂衣物、藤蔓，也能防止操作过程中划伤手部；枪托尾部加装了橡胶缓冲垫，能够吸收弹射时的后坐力，降低对肩部的冲击，即便是没有经过专业训练的使用者，也能轻松操作。整个装置的重心设计在握把前方20mm的位置，握持时能够自然保持枪口水平，不需要额外施加力量调整姿态，长时间携行也不会出现手臂疲劳的问题。
