织物卷材纵切分切设备结构设计

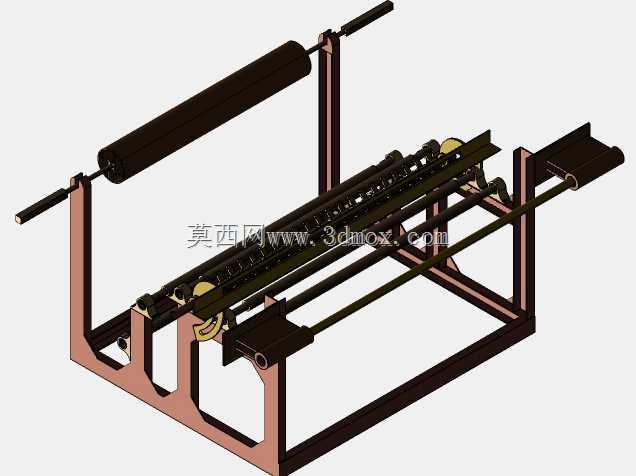

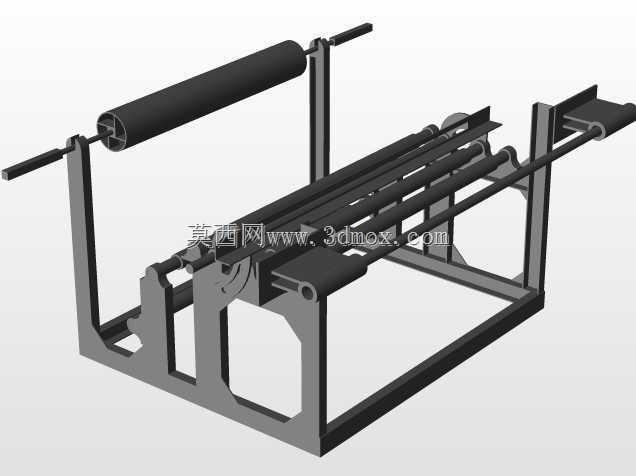

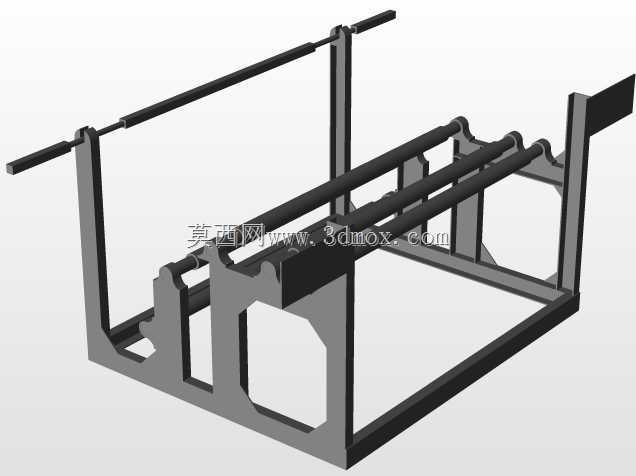

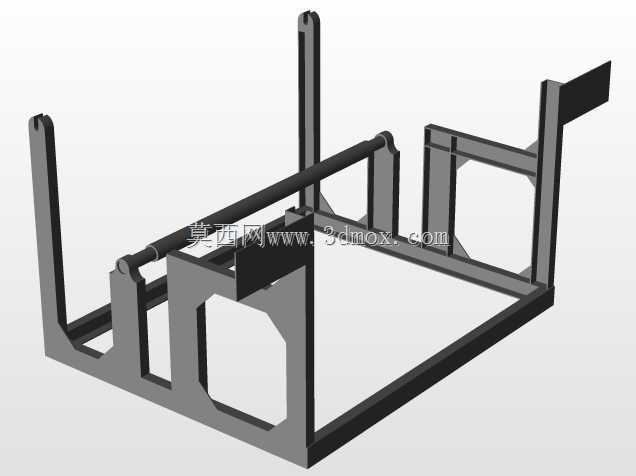

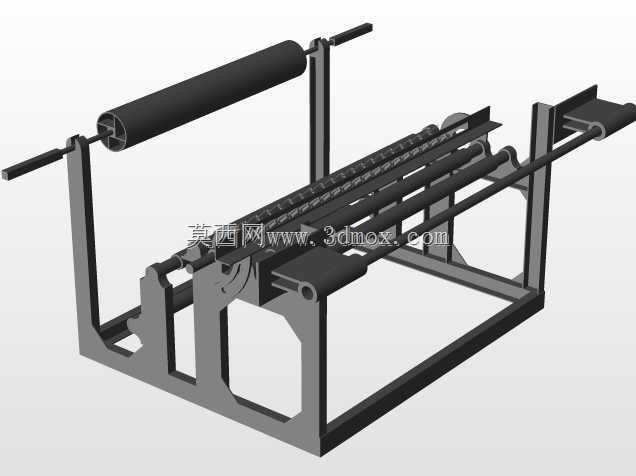

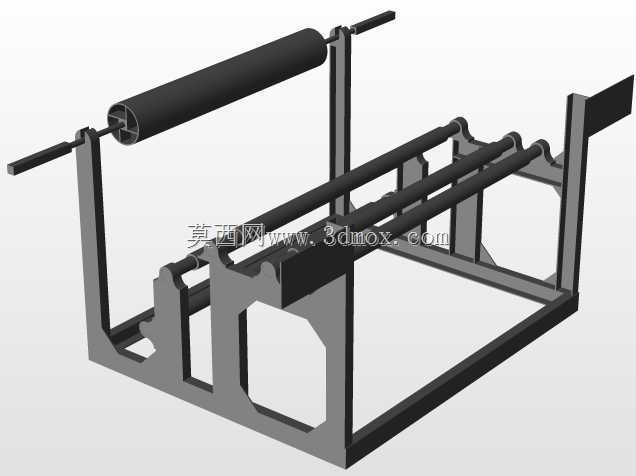

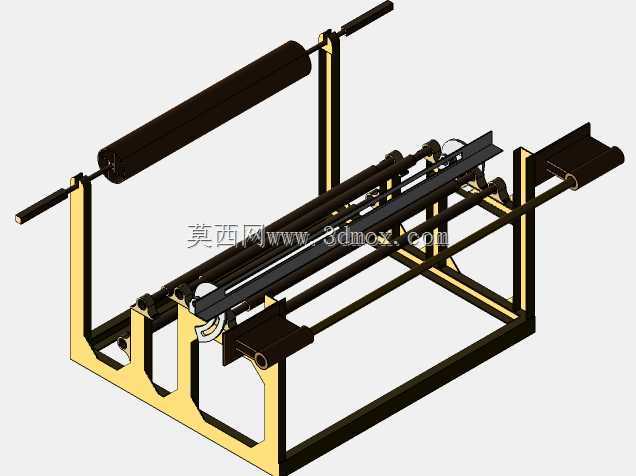

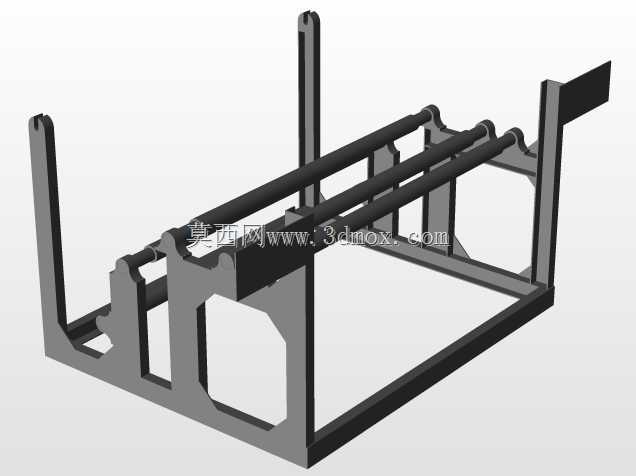

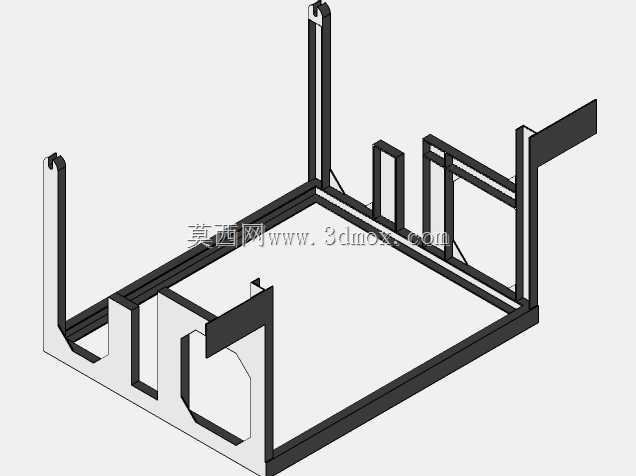

　　这款设备主要面向织物卷材的定幅分切加工场景，适配纺织后整理车间、织物深加工产线的连续化作业需求，可将宽幅成卷织物按照生产要求分切成多条设定宽度的窄幅卷材，直接对接后续的卷绕、包装或二次加工工序，替代传统人工裁切的低效作业模式，同时规避人工裁切易出现的幅宽偏差、切口毛边、走料歪斜等常见问题。从实际产线适配角度看，设备采用卧式框架布局，底部为型钢焊接成型的一体式机架，所有加工单元均集成安装在机架基准面上，安装时仅需将机架调平固定在硬化车间地面即可，无需额外搭建混凝土基础，适配多数中小型加工车间的场地条件，机架底部预留的安装孔位可适配膨胀螺栓直接固定，整体占地边界可根据加工卷材的最大幅宽做对应适配，常规适配1.6米幅宽织物的机型，

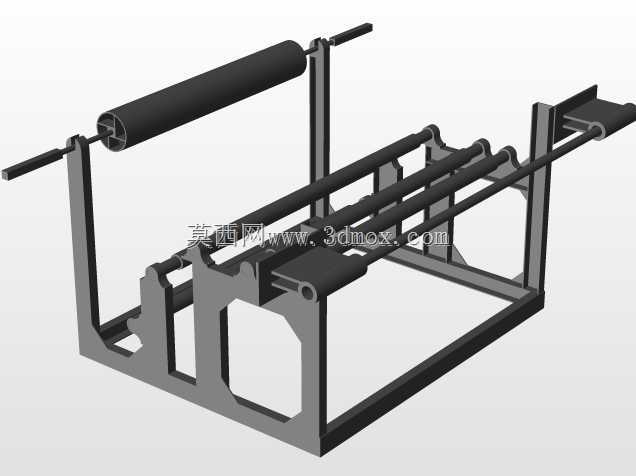

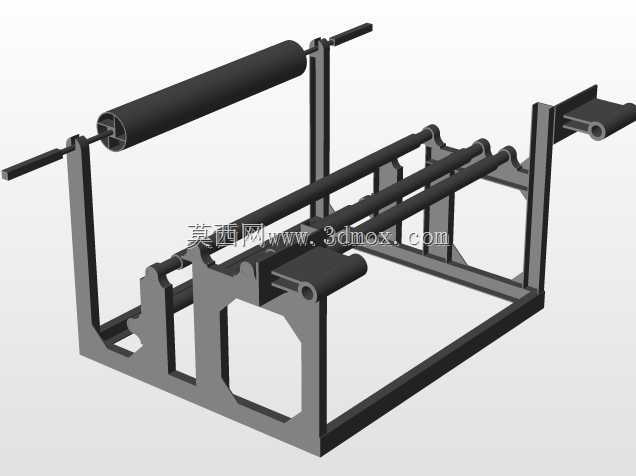

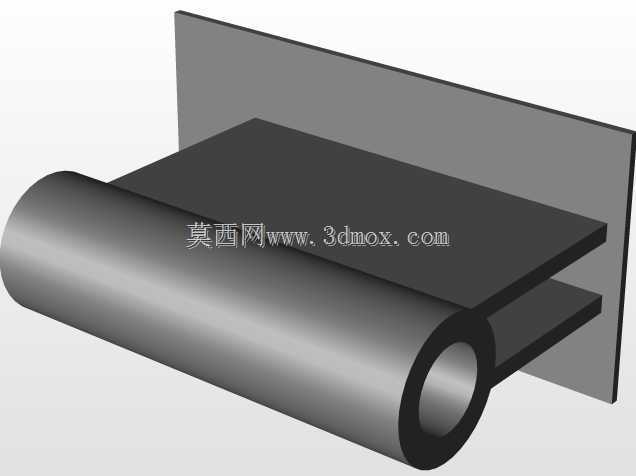

　　横向占地长度约2.4米，纵向宽度约1.2米，操作面预留0.8米以上的通行维护空间即可满足日常换刀、换卷、穿料的操作需求。设备的功能单元按照走料路径依次排布，进料端设置悬臂式放卷机构，采用气胀轴承载待加工的织物母卷，放卷端配套阻尼张力调节结构，可根据织物的厚度、材质特性调整放卷阻力，避免走料过程中出现卷材松垮、拉扯变形的问题，针对不同克重的机织物、针织物，可通过调整阻尼压辊的压紧力适配走料张力，防止薄型织物被拉扯变形、厚型织物走料打滑。走料路径上设置多组平行排布的导向辊，所有导向辊均做动平衡校正，辊面做硬质阳极氧化处理，避免长期运行过程中辊面磨损勾丝损伤织物表面，导向辊的安装基准统一以机架加工面为定位基准，

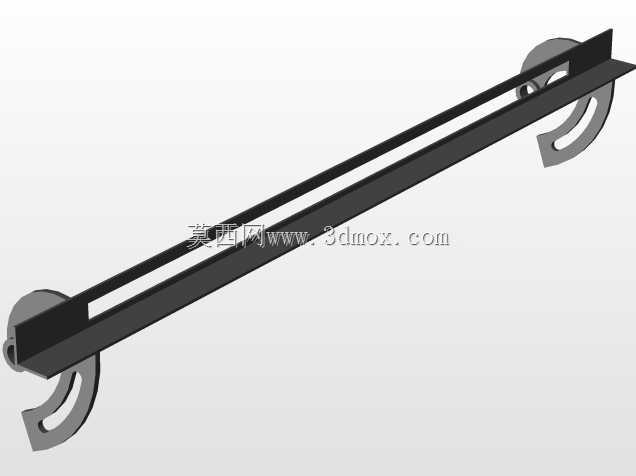

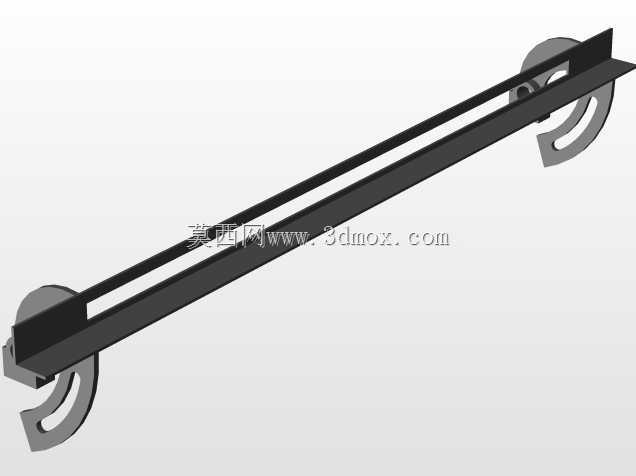

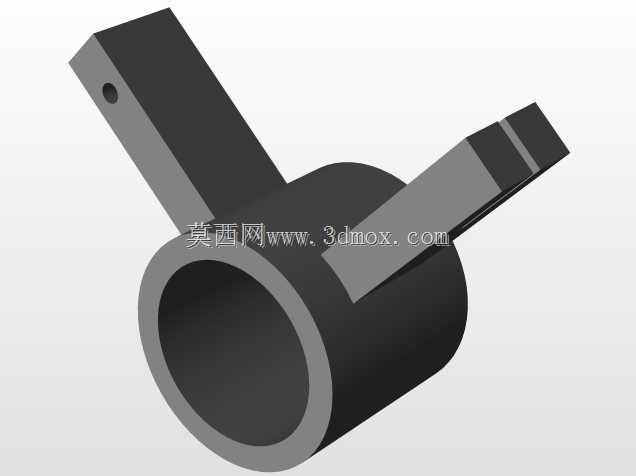

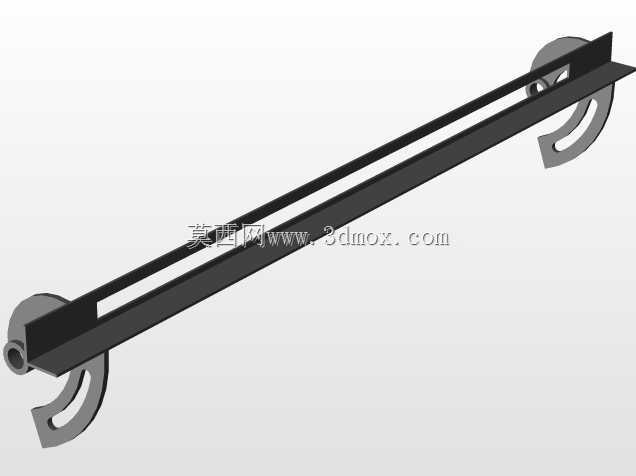

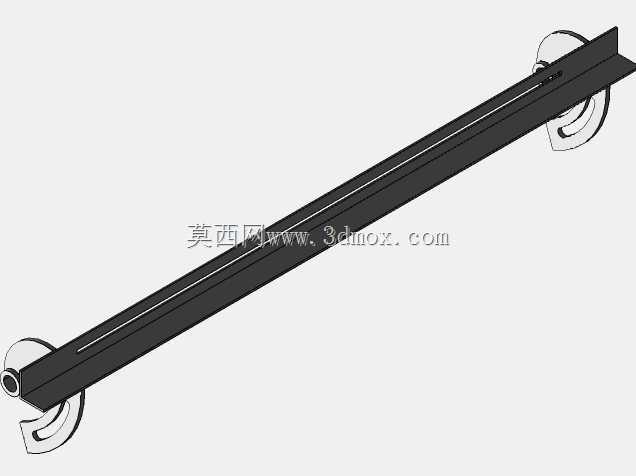

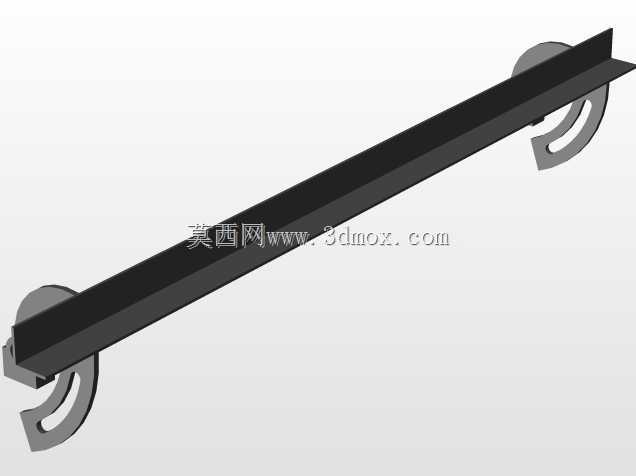

　　保证各辊轴线平行度公差控制在0.1mm/m以内，从结构基础上避免走料过程中出现的卷材跑偏问题。核心分切单元采用多组独立安装的圆盘切刀，切刀座可沿横向导杆滑动调整位置，可根据实际分切幅宽需求灵活调整各切刀的间距，切刀采用弹簧浮动压紧结构，可自动适配织物厚度的微小波动，保证切口全程连续平整，不会出现局部切不断、切边粘连的问题，切刀组件上方预留防护挡板结构，避免运行过程中操作人员误触旋转切刀引发安全事故，同时可阻挡裁切过程中产生的织物飞絮飘散到设备传动区域。出料端设置多组独立的收卷轴，可将分切完成的各条窄幅织物分别收卷成整齐的小卷，收卷轴同样采用气胀轴结构，方便上下料操作，收卷端配套独立的张力控制结构，可保证各分切卷材收卷松紧度一致，

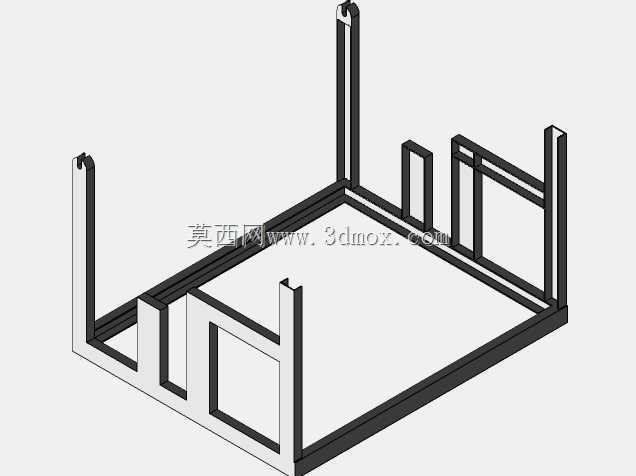

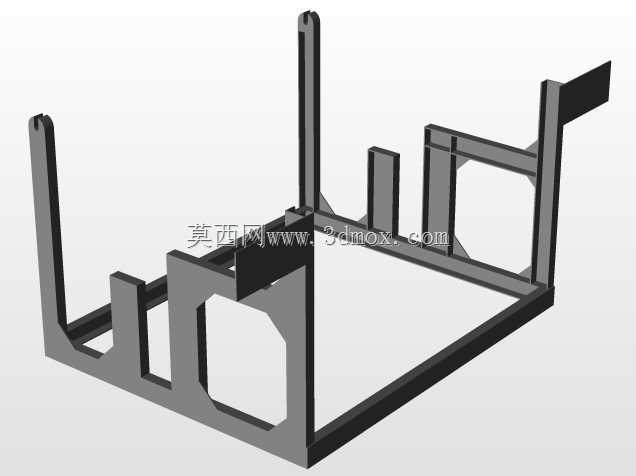

　　不会出现内松外紧、端面不齐的问题。从设计思路上看，这款设备的结构优先考虑加工场景的通用性与维护便捷性，所有传动部件均采用外置式安装布局，日常维护时无需拆解主体框架即可完成轴承润滑、皮带更换、切刀打磨等常规操作，传动系统采用减速电机配合同步带传动，传动平稳噪音低，长期运行的维护成本较低，针对织物加工场景常见的飞絮问题，设备的传动部位均设置防尘护罩，避免飞絮进入轴承、传动带等运动部件造成异常磨损。设备的操作侧所有调节手柄均设置在人体工程学适配的高度位置，操作人员站在操作面即可完成放卷上料、切刀位置调整、收卷下料的全部操作，无需频繁攀爬或俯身操作，降低长期作业的操作疲劳度。框架结构采用矩形型钢焊接后做整体去应力处理，再进行基准面的机加工，保证长期满负载运行过程中框架不会出现焊接应力释放导致的变形，维持各辊系的平行度精度，延长设备的精度保持周期。走料路径的设计充分考虑不同材质织物的走料特性，针对易起皱的薄型织物，可在导向辊之间选配展平辊结构，进一步消除走料过程中的褶皱问题，保证分切后的卷材平整无折痕。切刀的安装结构设计为快拆式，当切刀磨损后无需专用工具即可快速拆下打磨或更换，减少设备停机维护的时间，适配加工车间连续化生产的作业节奏。
