外转子无刷动力电机结构三维设计

　　做航模动力配套设计快八年，经手的外转子无刷电机结构少说也有几十款，这次拆解复现的N5056规格KV270外转子无刷电机，是固定翼航模、中型多旋翼无人机、小型地面移动机器人动力单元里非常经典的选型。先从实际应用场景说，这类KV值的外转子电机，扭矩输出特性偏中低转速大扭矩，不像高KV电机那样依赖小螺距高速桨拉转速，搭配12-14寸螺旋桨时，单台拉力能做到3-5kg区间，四轴组合起来就能承载10kg级的任务载荷，不管是航测绘图的作业无人机，还是做植保试验的小型验证机，甚至是高校里做移动机器人竞赛的动力底盘，选这个规格的电机都能兼顾效率和输出冗余。

　　从结构设计思路上看，这款电机采用典型的外转子布局，定子绕组固定在中心安装基座上，转子外壳集成磁钢直接与输出轴连接，相比同尺寸内转子电机，外转子结构的转动惯量更大，带桨运行时的转速稳定性更好，不会因为气流扰动出现大幅转速波动，同时磁钢与定子的气隙配合面更大，扭矩密度能比同重量内转子方案高出40%左右。设计时首先要卡的就是安装边界，中心安装座的孔位是标准的4孔M3螺纹布局，孔位分布圆直径控制在25mm，适配市面上绝大多数航模、无人机的电机安装座，不需要额外做转接件；输出轴采用直径5mm的淬火钢轴，轴伸长度18mm，刚好匹配标准桨座的夹持深度，既不会因为轴伸太短导致桨夹固定不牢，也不会因为轴伸过长增加转动时的悬臂弯矩，避免高速运行时出现轴系振颤。

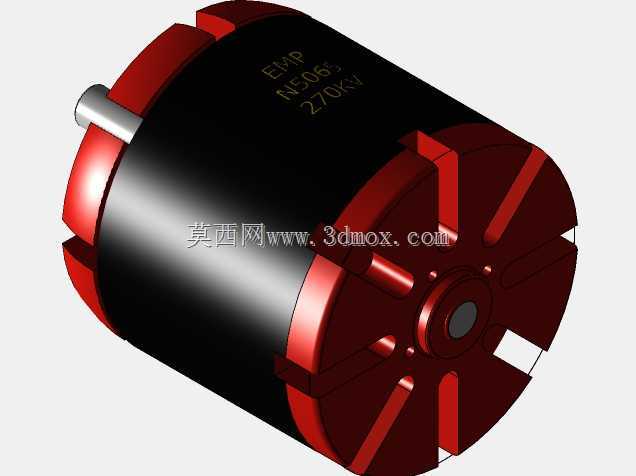

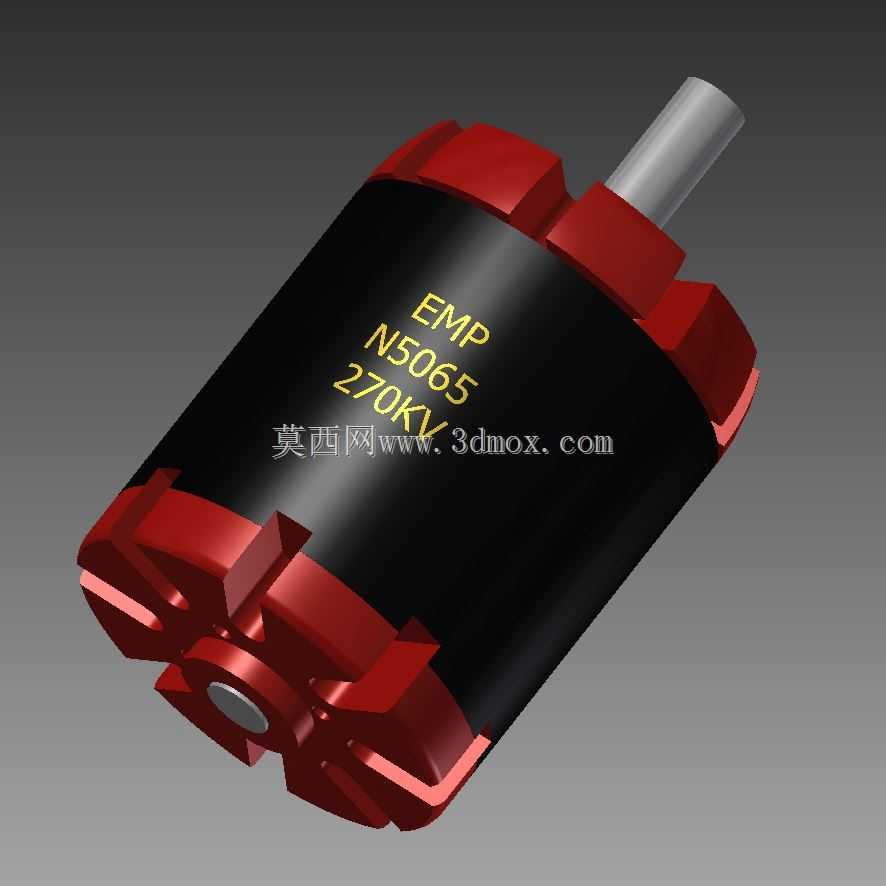

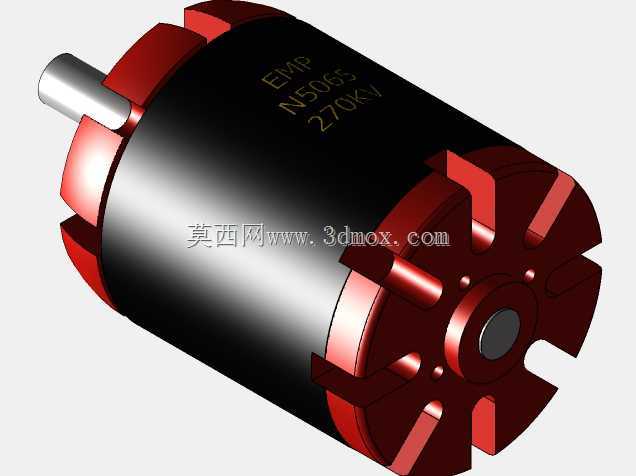

　　外形尺寸上，电机主体外径56mm，不含轴的主体长度50mm，转子外壳两端做了红色的端盖结构，端盖上开有对称的通风缺口，电机运行时转子转动带动气流从端盖缺口流过定子绕组，直接带走绕组工作产生的热量，不需要额外加装散热风扇就能满足持续满功率运行的散热需求。绕组部分采用多股漆包线并绕的分布式绕组方案，KV值270的参数对应每槽绕线匝数是固定的，设计时要注意绕组端部的高度不能超过定子铁芯的端面，否则转子转动时会刮蹭绕组端部造成绝缘破损，这也是很多新手建模时容易忽略的干涉点。

　　实际选型时要注意，这类电机的安装基准面是中心定子座的下端面，建模时要把这个面设为装配基准，和设备机架的安装面完全贴合，安装螺丝的拧入深度控制在4-5mm，不能拧得太深顶到内部的轴承座，否则会造成轴承卡滞，转动阻力变大甚至烧毁绕组。输出轴的轴承采用两颗深沟球轴承上下支撑，上轴承靠近输出轴端，下轴承靠近安装座端，两颗轴承的跨距设计为22mm，足够抵消螺旋桨转动时产生的径向弯矩，延长轴承的使用寿命。转子外壳的磁钢采用表贴式N35SH钕铁硼磁钢，磁钢充磁方向为径向充磁，每极磁钢的弧度和转子内壁完全贴合，粘接时要保证磁钢之间的间隙均匀，否则会出现齿槽转矩变大，低速运行时抖动的问题。

　　从功能特性上看，这款电机的工作电压范围覆盖3-6S锂电池，持续工作电流能到40A，短时峰值电流可以到60A，满功率运行时的效率能达到90%以上，比同规格有刷电机的效率高出近30%，而且没有碳刷磨损的问题，正常维护下的使用寿命能达到数百小时，远高于有刷动力方案。建模时要注意转子外壳和定子之间的单边气隙控制在0.3-0.5mm，气隙太小容易因为加工公差出现定转子扫膛，气隙太大则会导致磁阻变大，电机效率下降，扭矩输出不足。另外端盖上的通风缺口方向要和转子转动方向匹配，保证转动时气流能顺着缺口进入电机内部，形成有效的散热风道，很多复刻模型容易把缺口方向做反，导致散热效率大打折扣，实际运行时容易出现过热退磁的问题。

　　在做设备集成时，还要考虑电机出线的位置，电机的三相动力线从中心安装座的侧方引出，出线口做了倒角处理，避免划伤线材绝缘层，建模时要预留出线的弯折空间，不能让线材在安装时被机架和电机座挤压，长时间运行时磨破绝缘造成短路。这类电机的重量控制在280g左右，在同拉力级别的动力单元里属于轻量化水平，对于对重量敏感的航空类设备来说，每一克重量的节约都能转化为有效载荷或者续航时间的提升，所以建模时各个结构件的壁厚都经过优化，转子外壳的壁厚控制在1.5mm，既保证足够的结构强度承受离心力，又不会因为壁厚过大增加不必要的重量。
