叉型定位夹紧块机械结构设计

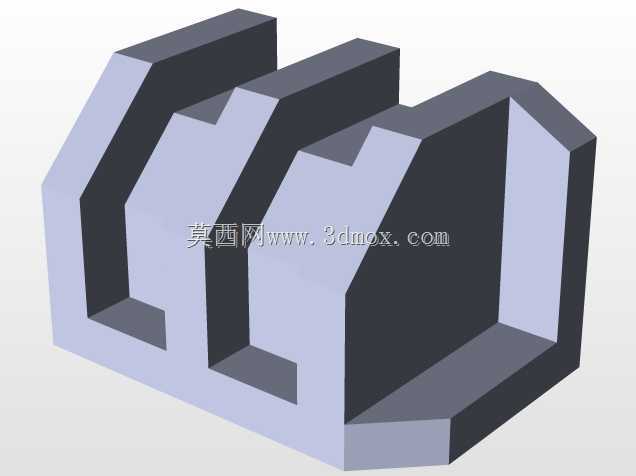

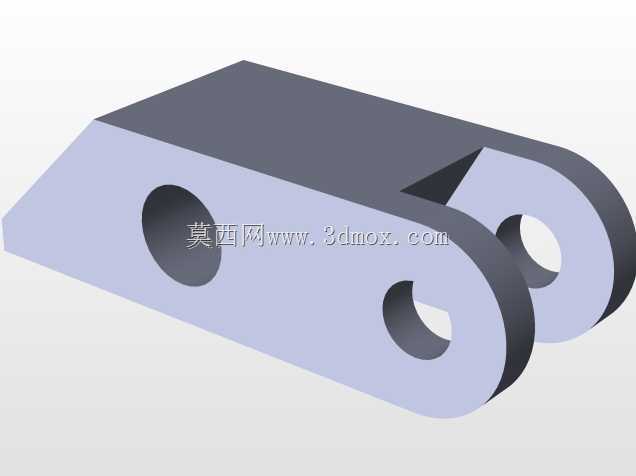

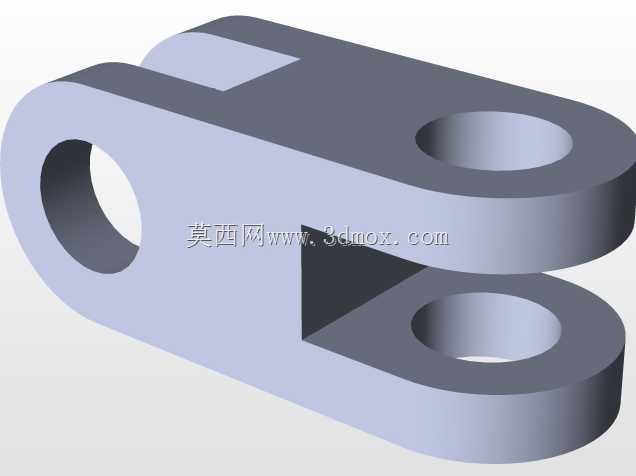

　　在工装夹具与非标自动化设备的定位工位中，这类叉型块状零件是高频出现的基础限位夹紧元件，常被用于流水线工位的工件侧向定位、手动夹具的压紧支撑、检具的基准定位块等场景，适配小尺寸冲压件、机加工件的快速装夹定位需求，能在狭小安装空间内提供稳定的双向限位支撑，避免工件装夹过程中出现窜动、偏移问题。从结构设计逻辑来看，该零件整体采用一体式块体结构，主体为带斜度的加厚基座，前端延伸出对称的叉型开口结构，开口处做了圆弧过渡处理，既可以避开工件上的圆柱凸台、定位销等凸起结构，也能通过开口的两个平行侧壁对工件的侧边形成双向约束，限制工件的水平转动与横向位移。基座上方的斜切面设计并非单纯的工艺倒角，而是为了匹配压紧件的运动轨迹，当摆臂式压头下行压紧时，

　　斜切面能够与压头的接触面形成稳定的面接触，相比平面接触能更好地分散压紧力，避免局部应力集中导致零件变形，同时斜度的设置也能预留出压头的运动避让空间，防止压头下行过程中与基座发生干涉。零件的整体外形尺寸偏向紧凑化设计，基座的厚度经过受力校核，能够承受常规手动夹紧或小型气缸压紧的作用力，不会在反复夹紧过程中出现根部断裂的问题；叉型开口的宽度与深度根据常见定位工件的轮廓尺寸设定，开口的圆弧半径适配常用的M6-M10规格定位销，能够直接卡合在定位销外侧，实现零件自身的快速安装定位，不需要额外加工复杂的安装槽。安装边界方面，零件底部为全平面结构，可直接通过沉头螺钉固定在夹具基板或工作台面上，底部平面的平面度要求控制在0.02mm以内，

　　保证安装后零件的垂直度与位置精度，避免因安装面不平导致定位偏差；零件的后侧与左右侧面均预留了足够的扳手操作空间，安装时可以直接用内六角扳手锁紧沉头螺钉，不需要额外避让周边的其他夹具元件。在实际使用场景中，这类零件常成对配合使用，分别布置在工件的两个对角位置，配合上方的快速夹钳实现工件的快速装夹，在小型焊接工装、装配检具、铣加工夹具中应用广泛，相比分体式的定位块，一体式结构的刚性更好，长期反复使用不会出现拼接缝隙导致的定位精度下降问题，同时零件的加工工艺性优异，常规的铣削、磨削加工即可完成所有型面的加工，不需要特殊的刀具或复杂的工装，加工成本低，适合批量制作备用。设计过程中需要重点关注叉型开口根部的圆角处理，若根部采用直角设计，

　　在反复承受夹紧力的过程中很容易出现应力集中导致的开裂问题，因此根部必须设置不小于R2的过渡圆角，同时叉型臂的厚度需要根据承受的夹紧力大小做对应调整，避免臂部过薄导致受力变形，影响定位精度。另外零件上方的斜切面角度需要与配套压头的摆动角度匹配，保证压紧时两者的接触面完全贴合，若角度不匹配会出现线接触的情况，不仅会加快零件的磨损，还会导致压紧力不稳定，工件装夹后容易出现松动。
