城市客运巴士车身壳体结构设计方案

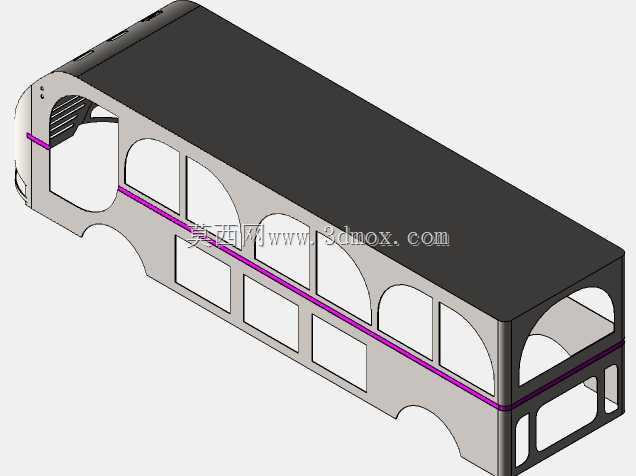

　　窗口边缘的翻边结构可以直接和加强梁焊接为一体，不需要额外增设窗口加强衬板，在保证侧围刚度的前提下减少了零件数量，降低了整体焊接工作量。壳体的顶部采用整体式大弧面顶盖结构，顶盖两侧的下沿做了内收式压边，和侧围上沿的搭接边采用满焊工艺连接，这种结构一方面能避免传统拼接结构容易出现的焊缝漏水问题，另一方面顶盖的弧面曲率经过反复调整，在保证车内顶部净高满足站立乘客通行要求的前提下，尽可能降低整车的迎风面积，减少高速行驶时的风阻系数，对于常年在固定线路运营的客运车辆来说，风阻的降低能直接转化为运营能耗的下降。车身腰线位置设置了一圈贯通式的紫色标识带对应的结构槽，这个结构槽并非后期粘贴标识的预留位，而是侧围外板的一体冲压加强筋，在城市公共交通、城际短途客运的实际运营场景中，客车壳体作为整车的核心承载基体，不仅要承担车内乘客、车载设施的全部静载荷，还要消化行驶过程中路面颠簸带来的交变冲击、转向时的侧向扭力，以及突发工况下的碰撞受力，其结构合理性直接决定整车的服役寿命、乘坐安全性与后期维护成本。这款客车壳体的设计，从一开始就跳出了单纯外观造型的局限，完全围绕客运场景的实际使用需求展开结构排布。首先看侧围的窗口布局，上层采用大尺寸拱形窗结构，下层搭配矩形固定窗，这种排布并非单纯为了造型美观：拱形窗的上沿弧度刚好匹配成年乘客坐姿时的视线高度，能最大程度减少窗边结构对视野的遮挡，降低长途乘坐的压抑感；下层矩形窗则对应车身侧围的腰部加强梁位置，

　　沿着整车长度方向贯通，刚好把侧围外板分成上下两个受力区域，上部区域承担车窗传递的分散载荷，下部区域承担底盘悬架传递上来的集中载荷，贯通式的加强筋能让两个区域的受力均匀传递到整个侧围框架上，避免局部应力集中导致的钣金开裂问题。在安装边界的考量上，这款壳体的前后端都预留了统一的安装接口：前端的框架结构预留了前挡风玻璃、前围仪表台、驾驶区操纵机构的安装孔位，所有孔位的位置度公差控制在0.5mm以内，不需要后期现场配钻；后端框架则预留了后围舱门、动力系统散热组件、尾灯组的安装基准面，基准面的平面度公差不超过0.3mm，保证后续附件安装的贴合度。车身底部的边梁采用封闭式矩形截面结构，边梁上每隔400mm就预留一个标准的底盘安装孔，

　　既能适配传统燃油客车的底盘悬架安装点，也能兼容新能源客车的电池包吊装需求，不需要对壳体底部结构做二次修改，大幅提升了壳体的通用适配性。在结构设计的细节上，侧围的轮拱位置做了双层板加强结构，内层板和车身底梁直接焊接，外层板做圆弧过渡，既给车轮跳动留出了足够的安全间隙，避免车辆满载过颠簸路面时轮胎和轮拱发生干涉，也能防止行驶过程中车轮带起的碎石直接击打侧围外板导致漆面破损。车门位置的门框采用整体式冲压成型结构，门框周边设置了一圈闭环的加强框，加强框和侧围主框架之间采用三角加强板连接，避免车门频繁开关带来的震动导致门框变形，保证车门长期使用后的密封性能。整个壳体的钣金厚度根据不同位置的受力情况做了差异化设置：主承载的底梁、门框加强框、

　　前后碰撞区域采用厚度1.5mm的高强度钢板，侧围外板、顶盖外板等非主要承载的覆盖件采用0.8mm的冷轧钢板，在保证整体结构强度满足客运车辆安全标准的前提下，尽可能降低壳体的自重，减少车辆的空载能耗。不同于很多概念化的车身设计，这款壳体的所有结构圆角、翻边角度都充分考虑了实际冲压、焊接工艺的可行性：所有外板的折弯圆角都不小于板厚的2倍，避免冲压过程中出现开裂；所有需要焊接的搭接边宽度都控制在15mm以上，保证焊接时有足够的操作空间，焊缝不会出现虚焊、焊穿的问题；车体内侧的所有焊缝位置都预留了电泳液流道，避免整车电泳时出现积液导致的内部锈蚀问题，延长壳体的防腐寿命。在实际的建模过程中，每一处结构的位置都经过了装配干涉校验：比如侧围窗口的内侧翻边不会和车内座椅的安装支架发生干涉，顶盖内侧的加强筋不会和车内空调风道、照明线路的布置空间冲突，底梁上的安装孔不会和底盘的管线走位重叠，所有的结构设计都不是孤立存在的，而是和后续的整车总装、零部件配套形成了完整的匹配逻辑，拿到模型后可以直接在此基础上开展内饰布置、底盘匹配、附件安装的后续设计工作，不需要对壳体主体结构做大的调整。
