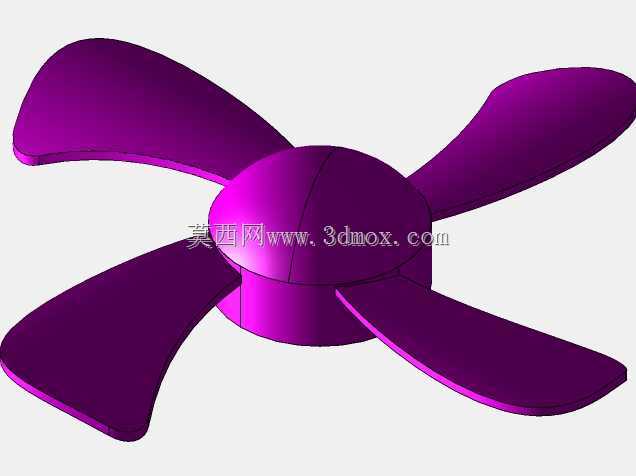

四叶轴流风扇扇叶整体结构设计

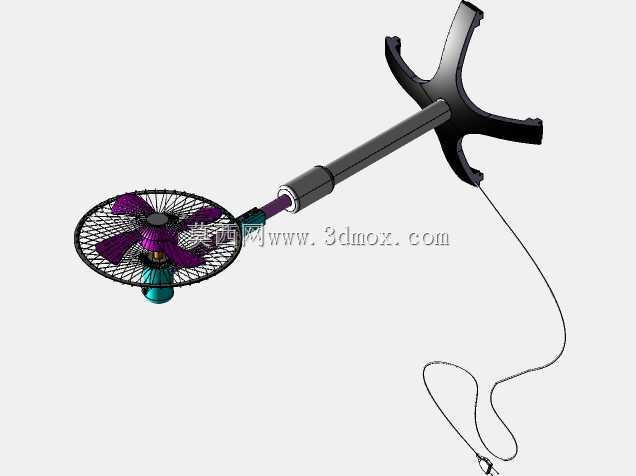

　　日常民用通风、小型设备散热场景里，轴流风扇的核心做功部件就是扇叶总成，这套四叶结构的扇叶设计，首先要匹配常规家用台扇、落地扇的出风需求，同时也能适配小型机柜散热、工位局部通风的配套使用场景。从实际使用逻辑出发，扇叶的曲面弧度不是随意绘制的，每一片叶片的安装角从叶根到叶梢做了渐变处理，叶根位置的安装角偏大，是为了匹配轮毂附近较低的线速度，避免靠近中心的区域出现气流紊流、送风断档的问题，叶梢位置的安装角逐步收小，适配外圈更高的线速度，让整个扫风截面的出风速度尽可能均匀，不会出现中心风弱、外圈风硬的不适感。

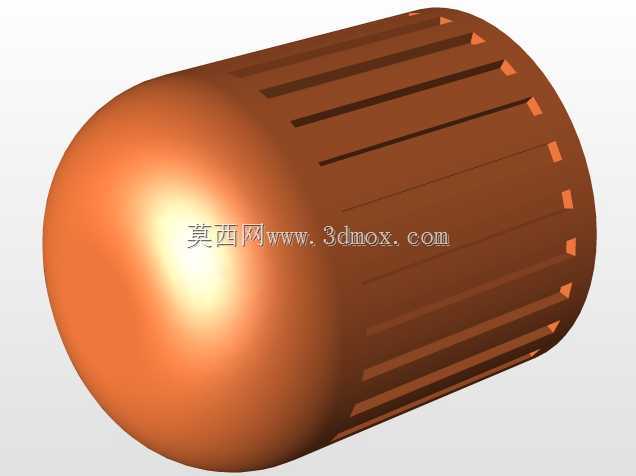

　　轮毂部分采用了半球形整流罩加圆柱安装座的一体化结构，半球形的前端面可以引导来流平滑进入叶片做功区域，减少进气端的涡流损失，圆柱段的内径匹配常规风扇电机的输出轴尺寸，内壁预留了键槽卡位结构，安装时可以直接和电机轴配合锁紧，不需要额外加装转接套，既控制了装配公差，也减少了运转时的偏心振动风险。四片叶片采用等夹角圆周分布，相邻叶片的夹角为90度，相比常见的三叶结构，同等转速下可以输出更大的风量，同时叶片的固有频率更容易避开电机的常用运转转速区间，降低共振产生的噪音和结构疲劳。

　　叶片的截面采用翼型设计，前缘做了小圆角钝化处理，后缘做了薄化收边，这种设计可以让气流顺着叶片曲面平滑流向尾缘，减少叶片表面的气流分离，降低运转时的气动噪音。叶片的厚度从叶根到叶梢逐步递减，叶根位置厚度最大，保证和轮毂连接的结构强度，承受运转时的离心力和气动力载荷，叶梢位置厚度最薄，降低叶片外圈的转动惯量，减少电机启动时的负载冲击。整套扇叶的安装边界需要匹配对应功率的电机输出轴长度，轮毂后端的安装面要和电机端盖保留足够的安全间隙，避免运转时出现剐蹭，叶片的最大回转直径要和风扇网罩的内径保留至少15mm的安全距离，防止长期运转出现形变后叶梢剐蹭网罩。

　　从结构设计的合理性来看，这套扇叶整体采用一体化成型的结构逻辑，叶片和轮毂之间做了大圆角过渡，避免应力集中，长期运转下不会出现叶根断裂的问题。在实际送风表现上，这种四叶结构的送风距离比同直径三叶扇远10%左右，出风的紊流度更低，吹到人体表面的触感更柔和，不会有生硬的风切感。针对不同的使用场景，如果用于设备散热，可以适当提高叶片的安装角，提升风压来克服设备内部的风道阻力，如果用于民用送风，可以适当降低叶梢的安装角，进一步降低高速运转的噪音。设计过程中需要反复校核叶片的形变余量，在最高转速下，叶梢的径向形变量不能超过预留的安全间隙，轴向形变量不能超过轮毂的安装定位长度，防止运转时出现结构干涉。另外叶片的表面做了光滑曲面过渡，没有突兀的棱角，既可以减少气动阻力，也能避免日常清洁时划伤手部，兼顾了使用安全性。
