双卷筒绕线式缆绳收放滚筒结构

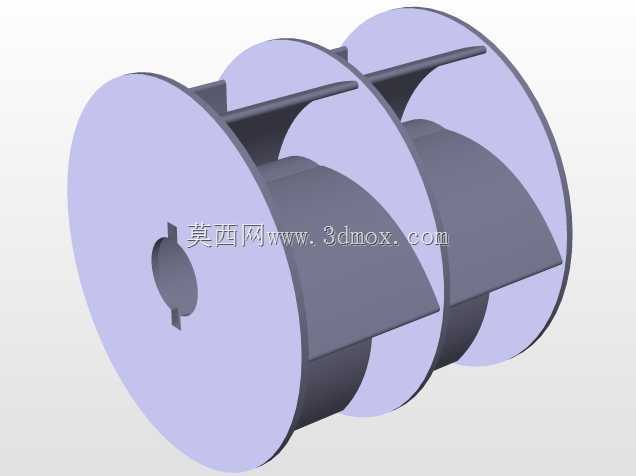

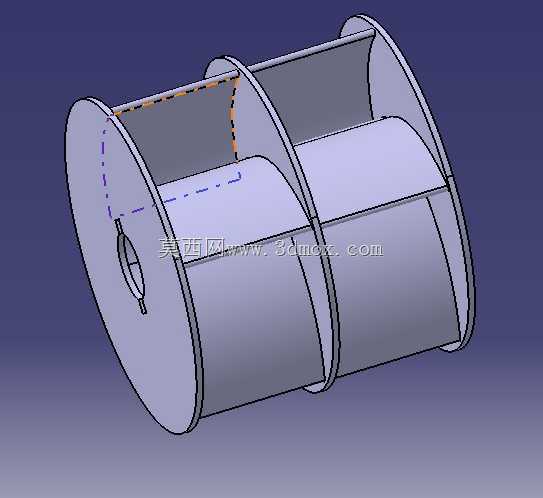

　　该双槽卷筒结构主要应用于需要同步收放两组缆线、绳索或带状物料的作业场景，常见于起重牵引设备、线缆敷设机具、小型水电配套卷扬机构以及纺织、线材加工领域的张力收放工位，相比单卷筒结构，它能在同一根主轴的驱动下完成两路物料的同步卷绕，避免多套独立卷筒带来的安装空间浪费与传动不同步问题。从实际使用需求出发，该结构的核心功能是为卷绕物料提供规整的容纳空间，通过中间的分隔挡圈将两个卷绕腔室完全独立，防止不同腔室内的缆绳在收放过程中出现串槽、缠绕、互相干涉的问题，两端的侧挡圈直径略大于卷绕筒体的外径，能够对卷绕到最大层数的缆绳形成侧向约束，避免缆绳从筒体边缘滑脱。设计过程中首先确定的是主轴安装孔的尺寸与键槽结构，安装孔与配套传动轴采用间隙配合，

　　键槽按照平键传动的标准尺寸设计，保证扭矩传递过程中不会出现打滑，同时也方便后期拆装维护；筒体部分采用等直径圆柱面设计，卷绕过程中缆绳的线速度不会随着卷绕层数变化出现大幅波动，能降低驱动端的负载波动，减少张力控制的难度。中间分隔挡圈与两端侧挡圈的厚度经过受力校核，既要承受满卷状态下缆绳侧向挤压的应力，也要避免挡圈过厚导致整体结构重量冗余，挡圈与筒体的连接位置做了圆弧过渡处理，避免应力集中导致长期交变载荷下出现焊缝开裂或者结构变形。安装边界上，该卷筒的轴向总长度由两个卷绕腔室的有效宽度、三个挡圈的厚度共同决定，径向最大尺寸为两端侧挡圈的外径，安装时需要保证主轴的水平度，同时在卷筒两侧预留至少挡圈半径三分之一的操作空间，

　　方便缆绳的穿引与后期检修，筒体的内孔与主轴的配合长度覆盖整个卷筒的轴向长度，保证传动过程中卷筒不会出现偏摆。结构细节上，筒体表面没有额外的防滑纹路，依靠缆绳自身张紧后的摩擦力实现规整卷绕，适合卷绕表面带有一定摩擦系数的纤维缆绳、绝缘线缆或者薄钢带，若用于卷绕表面光滑的硬质线材，可在筒体表面增加防滑衬层即可适配。从受力角度看，该卷筒工作时主要承受缆绳卷绕带来的径向压力，以及挡圈位置的侧向挤压力，整体采用薄壁回转体结构，在保证结构强度的前提下尽可能降低自身重量，减少驱动端的无用功耗，中空的筒体结构也能降低整体转动惯量，让启动、停止过程的响应更迅速，不会因为转动惯量过大导致缆绳过冲松脱。该结构没有集成复杂的排绳机构，

　　使用时需要配套导向轮保证缆绳进入卷绕腔室时的角度偏差不超过允许范围，避免缆绳在筒体上出现乱层问题，两个独立腔室的有效宽度一致，能够适配相同直径、相同长度的两路缆绳同步收放，若需要收放不同规格的缆绳，也可通过调整中间挡圈的轴向位置改变两个腔室的宽度，适配不同的作业需求。
