农用拖拉机装卸用防滑坡道结构设计

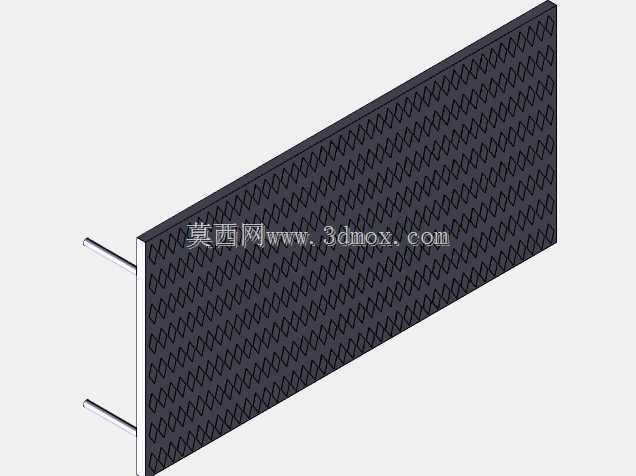

　　在农用机械田间转场、道路养护设备短途转运的作业场景里，这类坡道是解决轮式小型设备与拖拉机货台高度差的核心辅助构件，日常作业中常遇到小型压实机具、路面修补设备、便携农用机具需要转移作业点位的情况，依靠人力抬装不仅效率低下，还容易在抬运过程中出现设备滑落、人员磕碰的安全隐患，这类坡道的存在就是为了打通地面与拖拉机货台之间的通行路径，让轮式设备可以依靠自身动力平稳驶上货台，大幅降低装卸环节的人力投入与安全风险。从结构设计来看，该坡道采用整体式防滑面板搭配侧边定位插杆的结构形式，面板表面做了连续的菱形凹凸防滑纹理，这种纹理设计不是单纯的装饰结构，而是经过实际作业工况验证的防滑方案——不管是干燥的硬质土路、还是沾有少量泥水的橡胶轮胎接触面，

　　菱形纹理都能通过边缘的咬合作用增大轮胎与面板的摩擦系数，避免设备爬坡过程中出现打滑后溜的情况，纹理的凸起高度控制在3mm左右，既不会因为凸起过高造成轮胎行驶颠簸，也不会因为高度不足丧失防滑能力，整个面板采用一体化折弯成型工艺，两侧带有向上的翻边结构，翻边高度为20mm，一方面可以提升整个面板的抗弯截面模量，让坡道在承受设备轮压的时候不会出现中部下挠变形，另一方面也能起到侧边限位的作用，防止设备爬坡过程中轮胎偏驶滑出坡道侧面。坡道的固定端设计了两根平行的圆柱形插杆，这部分结构是整个安装定位的核心，使用时直接将插杆插入拖拉机货台尾部预设的对应插管内即可完成固定，不需要额外的螺栓紧固或者绑扎固定，整个安装过程单人即可在1分钟内完成，

　　插杆的直径与插管内径采用H8/f7的间隙配合，既保证插装过程顺畅无卡滞，也不会因为配合间隙过大造成坡道使用过程中出现左右晃动，插杆的插入深度设计为150mm，足够抵抗设备爬坡时产生的水平冲击力与竖向倾覆力矩，避免坡道在受力时从货台连接处脱出。从尺寸边界来看，单块坡道的有效通行宽度为400mm，适配绝大多数小型农用设备、道路养护机具的轮距要求，坡道的整体长度根据拖拉机货台的常规高度设计为1200mm，对应的爬坡角度在15度左右，这个角度是兼顾坡道长度与爬坡难度的最优区间——角度过小会导致坡道长度过长，不便于随车携带存放，角度过大则会造成设备爬坡时动力不足，甚至出现前轮翘起失稳的情况，坡道的整体厚度控制在50mm以内，

　　闲置时可以直接靠在货台侧边或者平放在货台底部，不会占用过多的货台装载空间。在设计过程中还充分考虑了不同工况的适配性，面板底部设置了两道纵向的加强筋，加强筋与面板采用满焊连接，将面板承受的轮压均匀分散到整个板面，避免局部受力过大造成面板凹陷，坡道的自由端底部做了圆弧过渡处理，当坡道搭在地面上时，自由端可以与地面形成平滑过渡，不会出现台阶式的凸起，让设备驶上坡道的瞬间不会产生明显的冲击，不管是充气轮胎还是实心轮胎的小型设备，都能平稳驶入坡道。实际作业中，这类坡道通常成对配置，分别对应设备的左右轮行驶轨迹，相比整体式的宽坡道，分体式的设计重量更轻，单人即可搬运挪动，同时可以根据不同设备的轮距灵活调整两块坡道之间的间距，适配从手推式养护设备到小型农用三轮车的不同轮距需求，不需要额外调整结构就能覆盖绝大多数需要装卸的小型设备类型。面板的防滑纹理采用冲压成型工艺，与面板本体为同一整体结构，相比后期粘贴防滑条、焊接防滑钢筋的方案，不存在防滑层脱落、焊缝开裂的隐患，长期在户外泥水、扬尘环境下使用也不会出现防滑性能衰减的问题，日常维护只需要在使用后冲掉面板缝隙中积存的泥土即可，不需要额外的防锈或者润滑保养，非常适合农用作业、道路养护这类野外复杂工况下的使用需求。
