双层叶片式水流动能转换水轮结构

　　在小型分布式水能利用场景中，这类双层叶片结构的水轮部件，是整个动能转换环节的核心执行件，常见于山区微水电装置、农田灌溉水流动力输出设备、小型水景动力装置以及低水头水能回收系统中，不需要过高的水位差就能完成动力输出，适配流速0.8m/s到3m/s的自然水流或输水渠道水流工况。从实际使用逻辑来看，该部件的核心作用是承接水流的冲击动能，将流体的直线流动能量转化为自身的旋转机械能，输出端可直接连接小型发电机完成发电，也可连接减速结构带动磨盘、抽水装置等农用负载，相比单层叶片的水轮结构，双层叶片的设计能够在相同径向尺寸下，提升对水流能量的捕捉效率，减少水流从叶片间隙逃逸造成的能量损失。

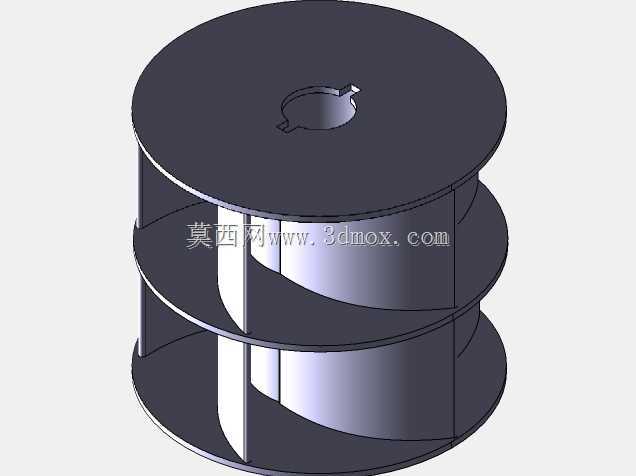

　　设计过程中首先要考虑的是安装边界的适配性，该水轮采用中心通孔带键槽的安装结构，中心孔的尺寸匹配常规直径的动力输出轴，键槽采用标准平键槽设计，不需要额外定制连接轴件就能完成与传动轴的装配，降低现场安装的加工成本。整体外形为同轴双层圆盘夹装双层曲面叶片的结构，上下两层圆盘作为叶片的支撑载体，同时起到约束水流流向的作用，避免水流冲击叶片后向上下两侧散逸，让水流尽可能沿着叶片的曲面导向完成动能传递。叶片采用曲面扭曲设计，而非直板结构，是为了让水流接触叶片时的入射角度更贴合流体流向，减少正面冲击带来的水力损失，同时让水流在叶片表面的流动更顺畅，降低紊流带来的振动和噪音。

　　从安装尺寸的匹配角度来说，这类水轮的径向尺寸需要适配安装渠道的宽度，通常安装时水轮的下半部分浸入水流中，上半部分露出水面，因此径向尺寸的设计需要结合实际安装点的水深调整，本次建模的结构在径向尺寸上预留了叶片边缘的修磨余量，现场安装时可根据实际渠道的水深和流速，对叶片外缘做少量修切，不需要重新制作整体结构。轴向的双层叶片间距设计，兼顾了结构强度和过流能力，间距过小会导致水流通过时的阻力增大，间距过大则会降低结构整体的刚性，在水流冲击下容易出现叶片变形的问题，建模时通过有限元的简易受力校核，确认在常规水流冲击力下，叶片的形变量控制在许用范围内，不需要额外加设横向支撑筋，避免支撑筋干扰水流流态。

　　实际应用中，这类水轮的转速通常不高，因此对部件的动平衡要求没有高速旋转部件严苛，但建模时依然做了同轴度的约束，所有叶片沿圆周方向均匀分布，每个叶片的曲面曲率、安装角度完全一致，避免长期旋转过程中因偏心造成的轴系磨损。中心轮毂部分做了加厚处理，因为键槽连接位置是应力集中区域，加厚的轮毂能够提升键槽的抗挤压强度，避免长期传递扭矩时出现键槽崩裂的问题。上下端盘的边缘做了小圆角过渡，减少水流在端盘边缘的绕流阻力，同时避免安装过程中锐边划伤操作人员。

　　在不同的应用场景下，该结构可根据实际需求调整材质，若用于清水环境的微水电装置，可采用工程塑料注塑成型，降低整体重量和成本；若用于含泥沙较多的自然河道水流场景，可采用不锈钢焊接成型，提升耐磨和抗腐蚀性能。建模过程中所有曲面都做了连续性处理，没有尖锐的棱角和突兀的曲面转折，既方便后续的模具开模或焊接加工，也能减少水流在结构表面的气蚀损伤，延长部件的使用寿命。不同于大型水电站的混流式、轴流式水轮结构，这类小型水轮的结构更简单，安装维护门槛更低，不需要复杂的导水机构，直接放置在水流中就能工作，非常适合分散式的小型水能利用场景，在无电山区的微供电、农田自流灌溉的动力辅助等场景下有很高的实用价值。
