汽车维修用氧传感器拆装套筒结构

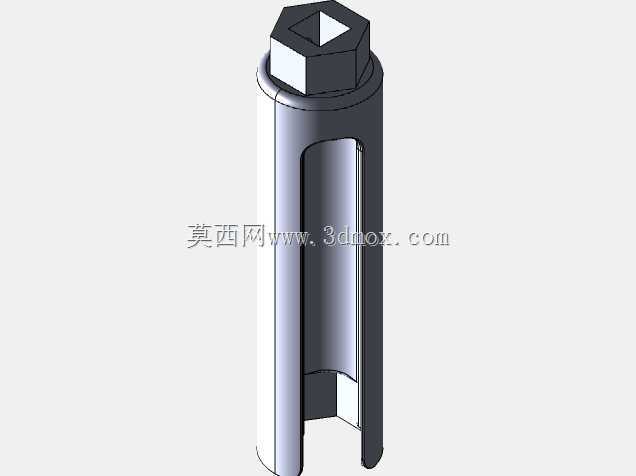

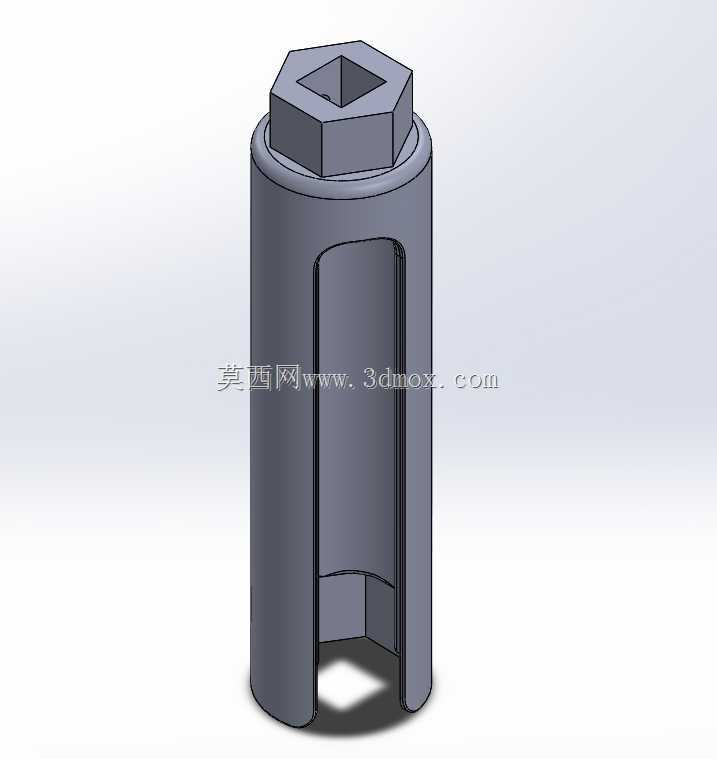

　　在汽车后市场维修作业场景中，氧传感器的拆装一直是排气系统维保的高频难点操作——由于氧传感器多安装在排气歧管或三元催化器附近的狭窄空间，线束接头突出于传感器本体，普通六角套筒无法避让线束部位，极易造成线束破损、传感器壳体变形，甚至拧断传感器螺纹段的问题，这款专用拆装套筒正是针对该痛点开发的适配工具。从实际使用场景来看，该套筒主要适配乘用车辆、轻型商用车辆的主流规格氧传感器拆装作业，不管是日常维保中的氧传感器更换、三元催化清洗作业时的传感器拆卸，还是排气系统改装过程中的传感器移位安装，都能提供稳定的扭矩传递，避免操作过程中对周边零部件造成磕碰损伤。从功能特性上看，套筒主体采用长筒式结构设计，侧壁开设通长的线束插槽，

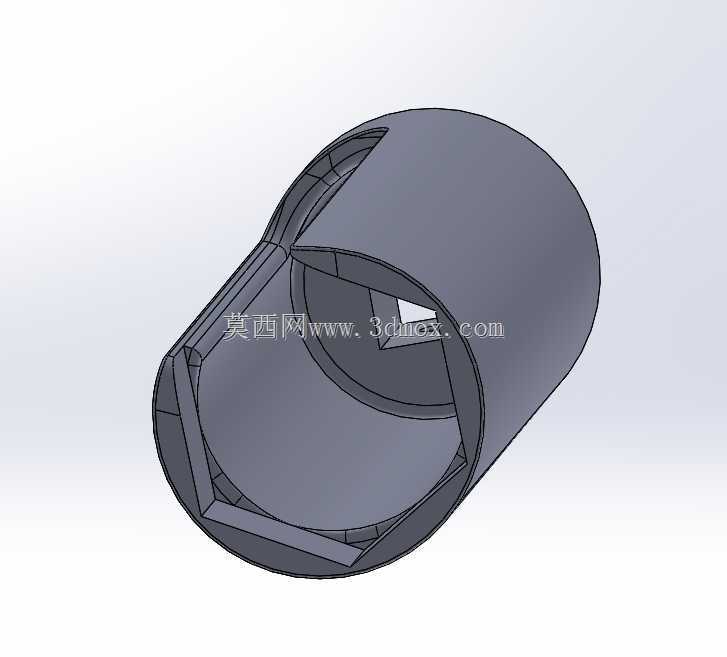

　　作业时可将氧传感器的线束及接头完全纳入槽内，避免套筒旋转过程中对线束造成挤压、扭转损伤；套筒驱动端设置19毫米六角头，可适配普通开口扳手、梅花扳手的扭矩输入，同时驱动端内部加工3/8棘轮方孔，能够直接对接常规汽修棘轮扳手的驱动头，满足不同作业场景下的工具适配需求，不管是空间开阔的举升机作业位，还是车底狭窄的地沟作业位，都能灵活选择施力工具。套筒工作端设置22.3毫米的开口尺寸，该尺寸经过多车型适配验证，能够覆盖市面上绝大多数在售车型的氧传感器六角安装座尺寸，工作端内壁带有快速释放球形凹槽，在套入传感器六角座后可通过弹珠结构实现临时卡合，避免套筒在对位过程中从传感器上滑落，尤其是在仰视作业、视线受阻的车底位置，

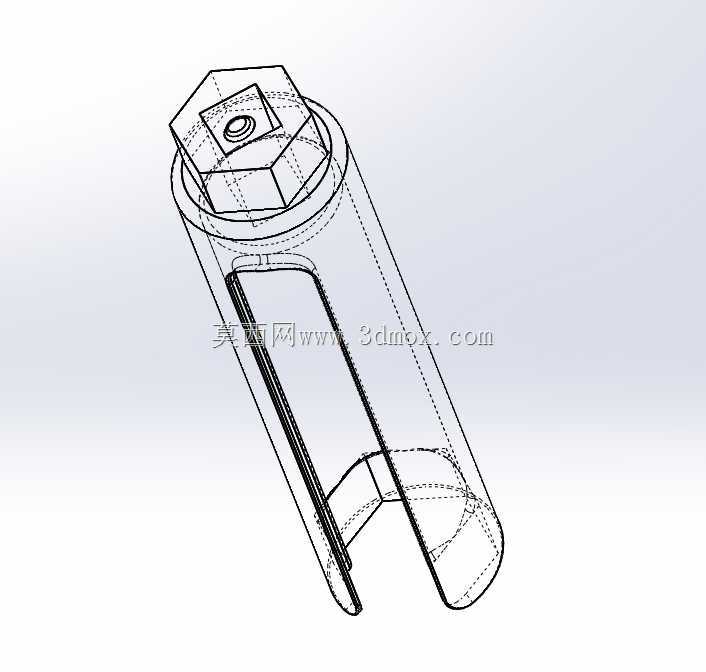

　　该结构能够大幅降低对位难度，提升作业效率。从设计思路层面，这款套筒的结构完全围绕氧传感器的安装特征做适配：首先是长筒身的长度设计，既能够避开排气歧管周边的隔热罩、管路等突出障碍物，让套筒能够完全套入传感器的六角安装座，又不会因为筒身过长导致在狭窄空间内无法完成旋转动作；侧壁的线束插槽宽度经过反复校核，既能够容纳不同线径的氧传感器线束及防水接头，又不会因为开槽过宽导致套筒主体的抗扭强度不足，在施加额定拆装扭矩时不会出现筒身开裂、槽口变形的问题；驱动端的双结构设计，兼顾了常规扳手的大扭矩拆卸需求和棘轮扳手的快速旋拧需求，在拆卸锈死的氧传感器时，可通过19毫米六角头搭配加长力杆施加更大扭矩，在螺纹完全松脱后，可切换棘轮扳手快速旋出传感器，

　　减少作业耗时。从安装边界与尺寸配合来看，套筒的内孔深度足够容纳氧传感器突出的感应端头，避免套筒压到感应端头的陶瓷结构造成传感器损坏；六角工作端的形位公差控制在汽修工具的标准范围内，与传感器六角座的配合间隙控制在合理区间，既不会因为间隙过小导致套入困难，也不会因为间隙过大造成拧圆角的问题；3/8棘轮方孔的尺寸符合通用汽修工具的接口标准，可直接搭配现有各类加长杆、万向接头使用，无需额外采购适配附件，在遇到安装位置特别隐蔽的氧传感器时，可搭配万向接头调整施力角度，完成常规工具无法触及的拆装作业。在实际维修作业中，不少维修人员曾尝试用普通套筒切割开槽来临时替代专用工具，但自制工具往往存在槽口边缘未做倒角处理割伤线束、筒身强度不足拧裂、驱动端适配性差等问题，这款标准化设计的套筒则完全规避了这些临时改制工具的缺陷，所有受力部位都做了应力优化，开槽边缘做了圆滑倒角处理，既能够保护线束，也能减少应力集中导致的筒身断裂风险，长期高频使用下也能保持结构稳定性。
