氧传感器拆装专用套筒结构设计

　　在汽车维修与后市场维保作业场景中，氧传感器的拆装一直是排气系统作业的高频难点——这类传感器安装在排气歧管或三元催化器壳体上，长期处于高温、高腐蚀、多积碳的工作环境，螺纹副极易出现锈死、咬合情况，且传感器尾部带有线束接插件，常规六角套筒无法避让线束，强行作业极易扯断线束、拧坏传感器壳体，甚至损伤排气歧管的安装螺纹座。这款氧传感器插座本质是针对该作业痛点开发的专用拆装套筒，完全围绕氧传感器的实际安装结构与作业工况做适配设计。

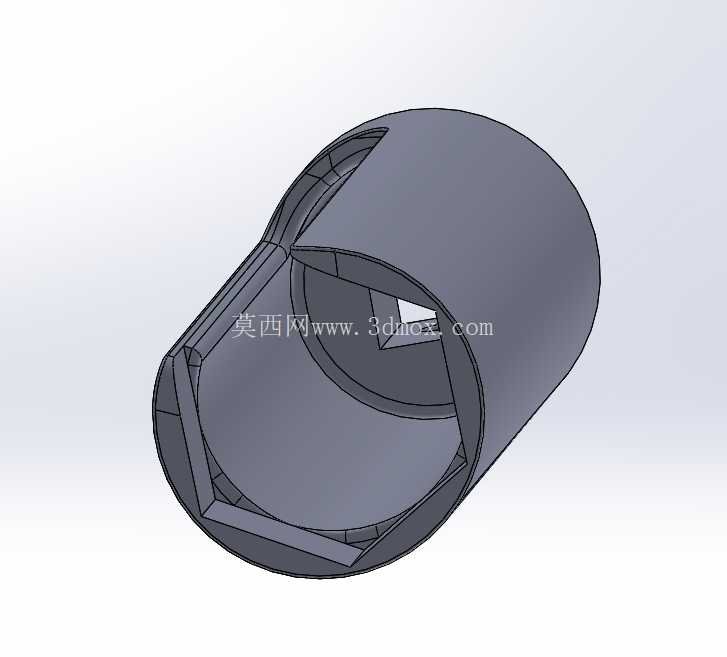

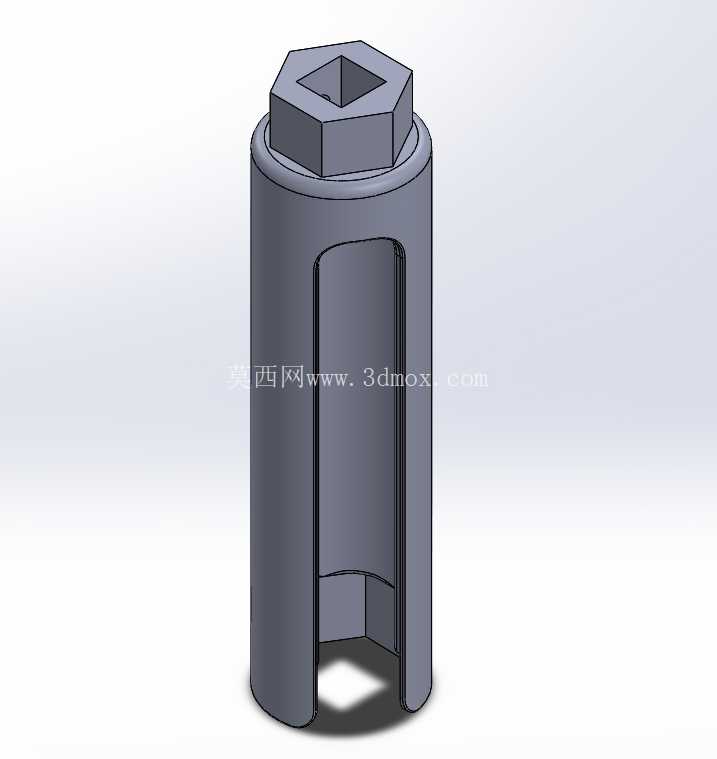

　　从功能实现逻辑来看，套筒主体采用中空长筒结构，侧壁开设的通长开槽是核心设计点：作业时可直接将传感器尾部的线束完全纳入开槽空间，从根本上避让线束与接插件，避免拆装过程中对线束造成挤压、拉扯损伤，解决了常规封闭套筒无法适配带线束传感器的核心问题。套筒头部的六角驱动位采用19毫米对边尺寸设计，完全匹配主流市售氧传感器的六角安装座尺寸公差，六角内壁做了轻微的倒角导入设计，即便传感器六角头因长期高温出现轻微变形、积碳堆积，也能顺利套入，避免打滑啃伤六角棱边。

　　套筒尾部的驱动端采用3/8英寸棘轮方孔规格，可直接适配市面上绝大多数中飞棘轮扳手、加长接杆、扭矩扳手，无需额外转换接头，适配常规汽修工具的通用接口标准，同时方孔内部设计有钢珠定位卡槽，与扳手方头连接后可实现轴向锁止，作业过程中不会出现套筒脱落的情况。套筒侧壁靠近开口端的位置设计有快速释放球凹槽，配合接杆的锁定钢珠可实现快速拆装切换，在狭小的车底作业空间、排气歧管周边的局促安装位中，可快速调整套筒角度，提升作业效率。从尺寸边界来看，套筒的外径控制在合理范围，可适配绝大多数车型氧传感器的安装沉孔空间，不会因为套筒外径过大无法伸入安装位；22.3毫米的插座开口内径，可覆盖绝大多数乘用车型、轻型商用车所用的氧传感器壳体直径，适配范围覆盖市面90%以上的在售车型氧传感器拆装需求，同时开槽的宽度经过反复校核，既可以顺利通过传感器线束与橡胶护套，又不会因为开槽过宽导致套筒整体刚性不足，在施加较大拆卸扭矩时出现筒身变形、开裂的问题。

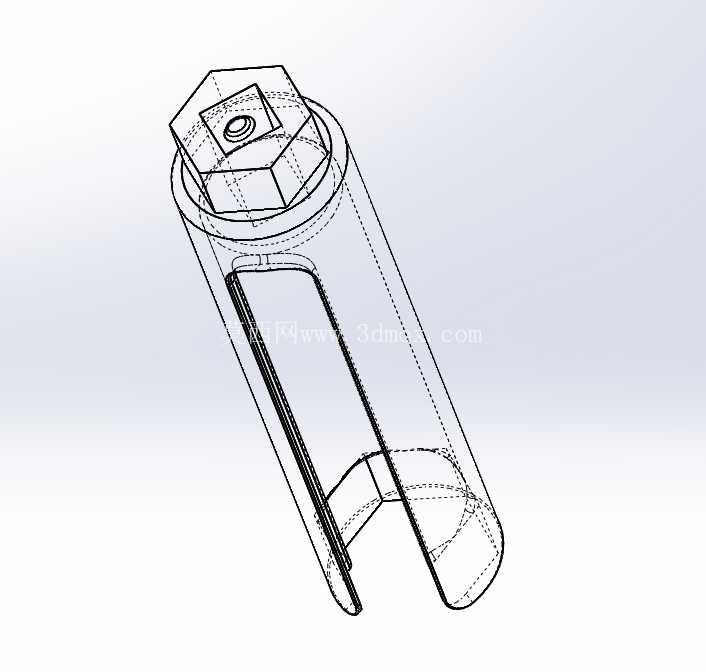

　　设计过程中充分考虑了作业时的受力情况：六角驱动位与筒身采用一体化结构，避免焊接结构带来的应力集中问题，筒身壁厚经过扭矩校核，可承受拆卸锈死传感器时的大扭矩载荷，同时长筒结构可增加作业时的力臂稳定性，减少套筒倾斜导致的六角棱边打滑问题。在实际维修作业中，这类专用套筒可大幅降低氧传感器拆装的作业难度，减少因工具不适配导致的配件损坏风险，尤其针对使用年限较长、排气系统锈蚀严重的车辆，可有效避免拆卸时拧断传感器、损伤排气座的问题，是汽修排气系统维保作业中不可或缺的专用工装。从建模逻辑来看，该模型完全还原了实物的所有结构细节：包括六角头的倒角、侧壁开槽的边缘圆角、尾部棘轮方孔的定位槽、释放球凹槽的尺寸与位置，所有尺寸均按照实物测绘的公差范围建模，可直接用于工装加工的参考，也可用于汽修工具选型的结构核对，建模过程中对筒身的受力薄弱位置做了结构优化的细节体现，比如开槽根部的圆角过渡，可有效分散应力集中，提升套筒的使用寿命。
