BME E30s车型下部气坝固定支撑结构

　　在老款BME E30s车型的长期使用过程中，车头下部的气坝固定支架是损耗率极高的部件，原厂配套的该类支架多采用普通薄塑料注塑成型，在经历常年的温度交变、路面碎石冲击、底盘剐蹭后，极易出现材质脆化、安装孔位开裂甚至整体断裂的问题，不少维修场景中维修人员会临时采用扎带捆绑的方式固定松脱的气坝，或是更换材质韧性更差的廉价塑料保险杠支架，不仅无法保证气坝的安装精度，还会在高速行驶时因为气坝固定不牢产生风噪，甚至出现部件脱落引发行驶安全隐患。该款下部气坝支架是对应车型单侧安装位的专用固定结构，整套气坝固定系统共包含三种不同结构的支架，分别对应中心安装位、左侧安装位与右侧安装位，该款结构适配中心位旁的侧方安装点位，

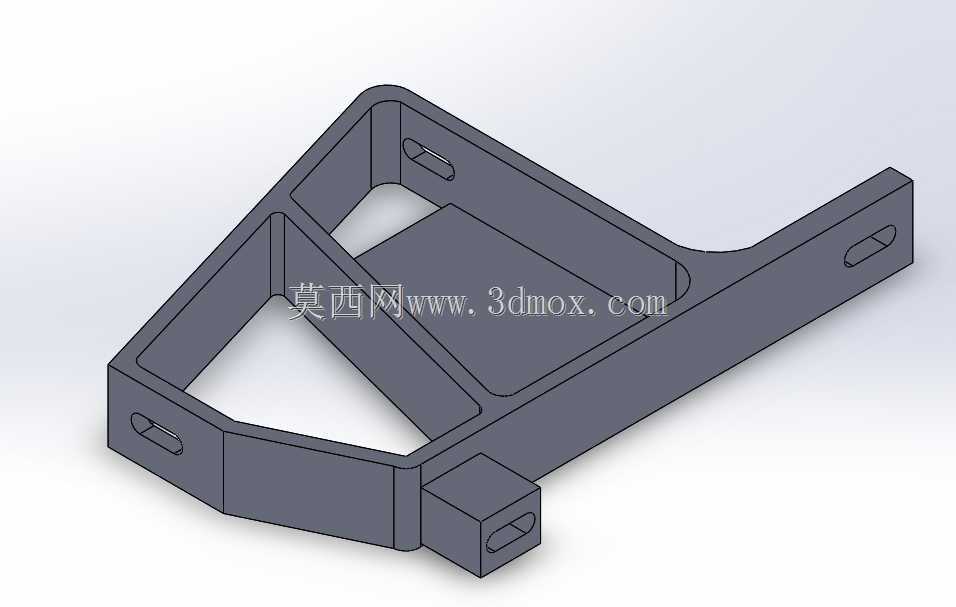

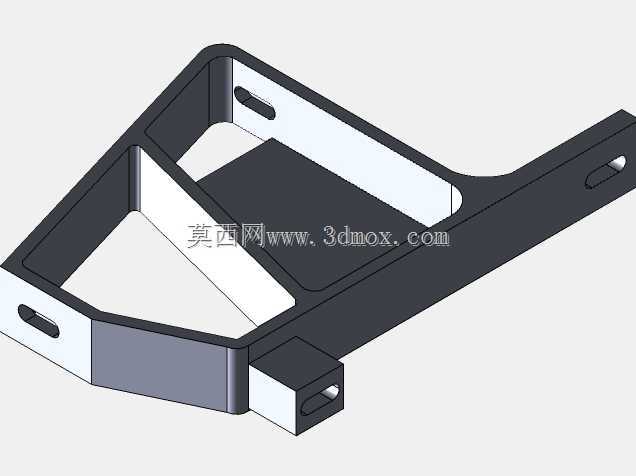

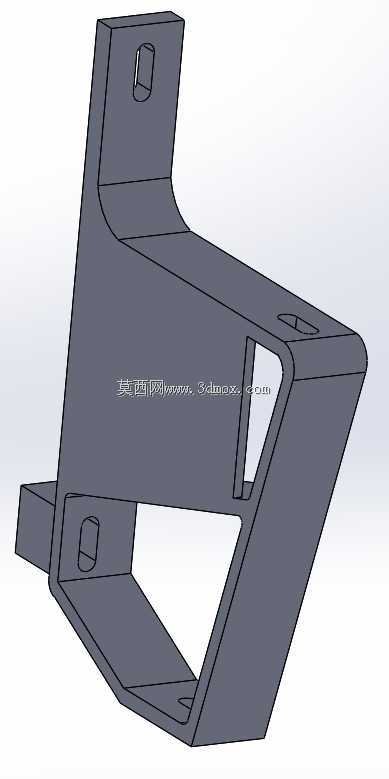

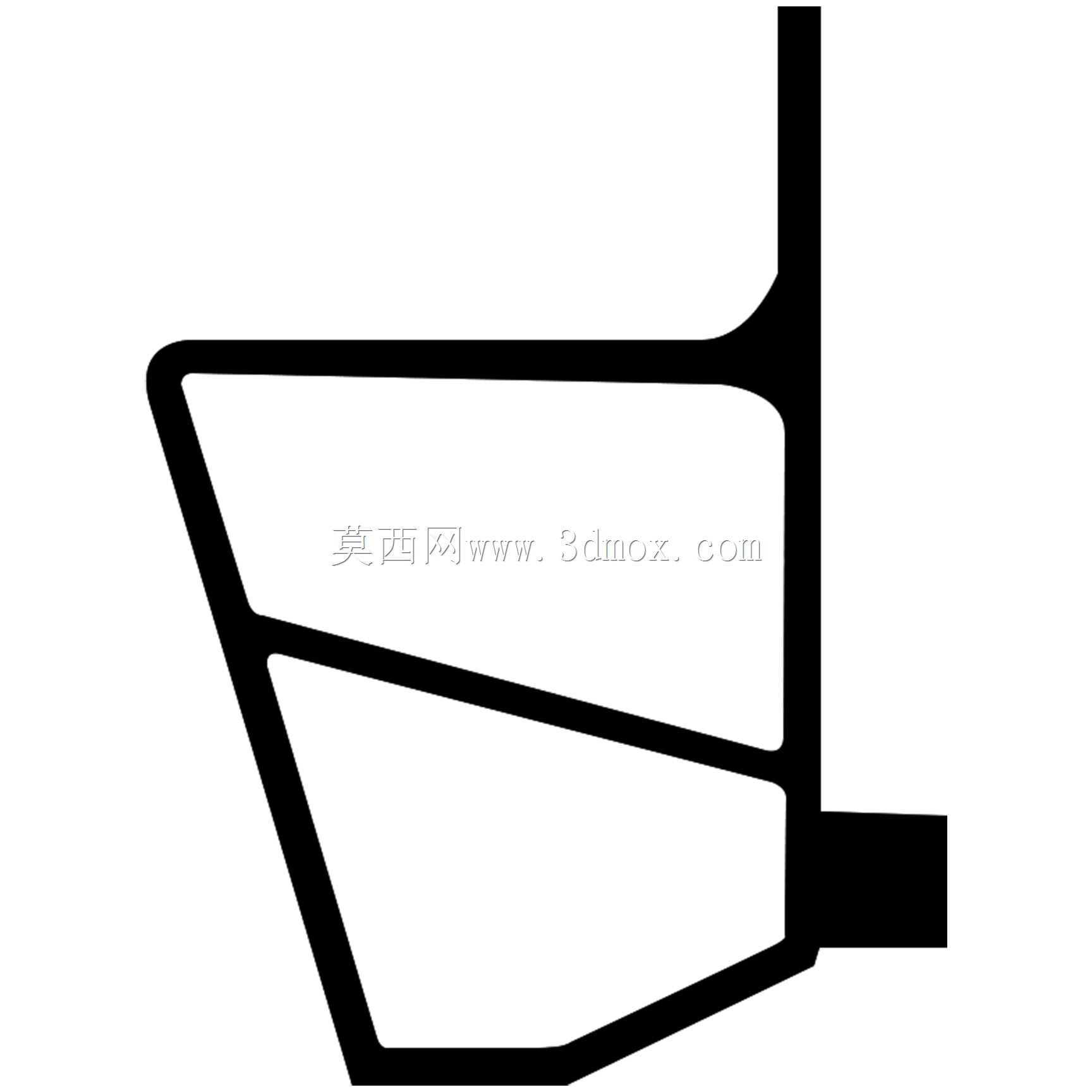

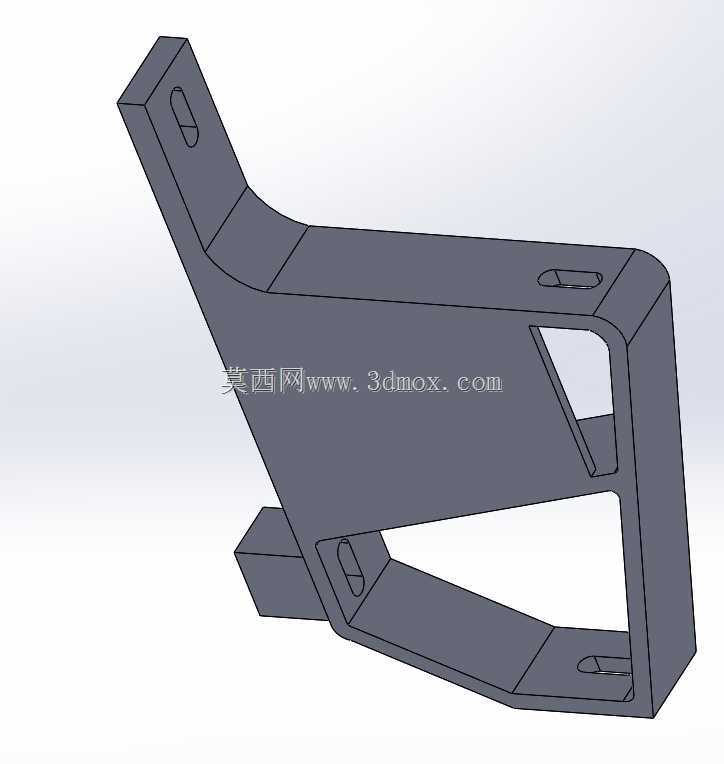

　　安装时需匹配车头下部保险杠内侧的对应安装孔位，完成气坝与保险杠本体、底盘加强结构之间的刚性连接。从结构设计来看，该支架采用了三角加强筋的框架式构型，主体为带弯折角度的支撑臂结构，三个端点位置分别设置了长圆形安装孔，长圆孔的设计可以抵消车身制造与装配过程中产生的位置公差，避免安装时出现孔位不对中的强制装配问题，降低支架安装后的内应力，减少长期使用中因为应力集中出现的断裂风险；支架主体的镂空设计一方面可以降低部件自身重量，减少车头前部的非簧载质量，另一方面可以让行驶时的气流从镂空区域穿过，降低风阻同时减少气流对支架的直接冲击力，伸出的侧方支撑臂末端同样设置了安装孔，用于连接气坝侧端的固定点位，保证气坝边缘不会因为气流冲击出现翘边。

　　在材料选型层面，不建议采用常规PLA材质进行3D打印制作该替换件，PLA材质的低温脆性较强，在冬季低温环境下受到冲击极易碎裂，无法满足底盘部件的使用环境要求，优先选用ABS材质进行打印制作可以获得更好的抗冲击性能与耐温性能，若追求更长的使用寿命与更高的结构强度，采用铝合金材质进行CNC加工是更优的方案，铝合金的强度与抗疲劳性能远优于塑料材质，可以彻底解决原厂塑料支架易老化断裂的问题。在实际安装适配时，需要注意该支架的安装边界，支架底部的凸起定位块需要卡入保险杠内侧的对应定位槽内，保证三个安装孔的同轴度与位置精度，安装时不要过度拧紧固定螺丝，避免螺丝柱受力过大出现开裂，待所有支架安装到位、气坝位置调整准确后再逐一拧紧固定件，

　　保证气坝与保险杠之间的间隙均匀，不会出现局部突出或者缝隙过大的问题。该支架的结构设计充分考虑了老款车型配件替换的实际需求，在还原原厂安装尺寸的基础上，通过加强筋结构优化提升了整体结构强度，相比原厂薄塑料支架的抗冲击能力有明显提升，能够有效延长气坝固定结构的使用寿命，减少日常使用中的故障概率。
