川崎Z125摩托车整流罩配套双层台阶索环

　　在小排量跨骑摩托车的整车装配环节，塑料外覆盖件与金属车架的衔接位置，一直是振动异响控制、密封防护的关键节点，川崎Z125这类主打城市通勤的小排量车型，整流罩作为覆盖发动机侧部、优化骑行风阻的核心塑料外饰件，其与车架安装位之间的缓冲密封零件，直接影响整车骑行质感与外覆盖件使用寿命。这款双层台阶结构的索环，正是针对该安装场景设计的专用缓冲密封零件，区别于常规平垫式密封环，其采用同轴双层台阶的环形结构，能够同时适配整流罩安装孔的沉台结构与车架安装柱的定位尺寸，在装配完成后实现径向与轴向的双重贴合密封。

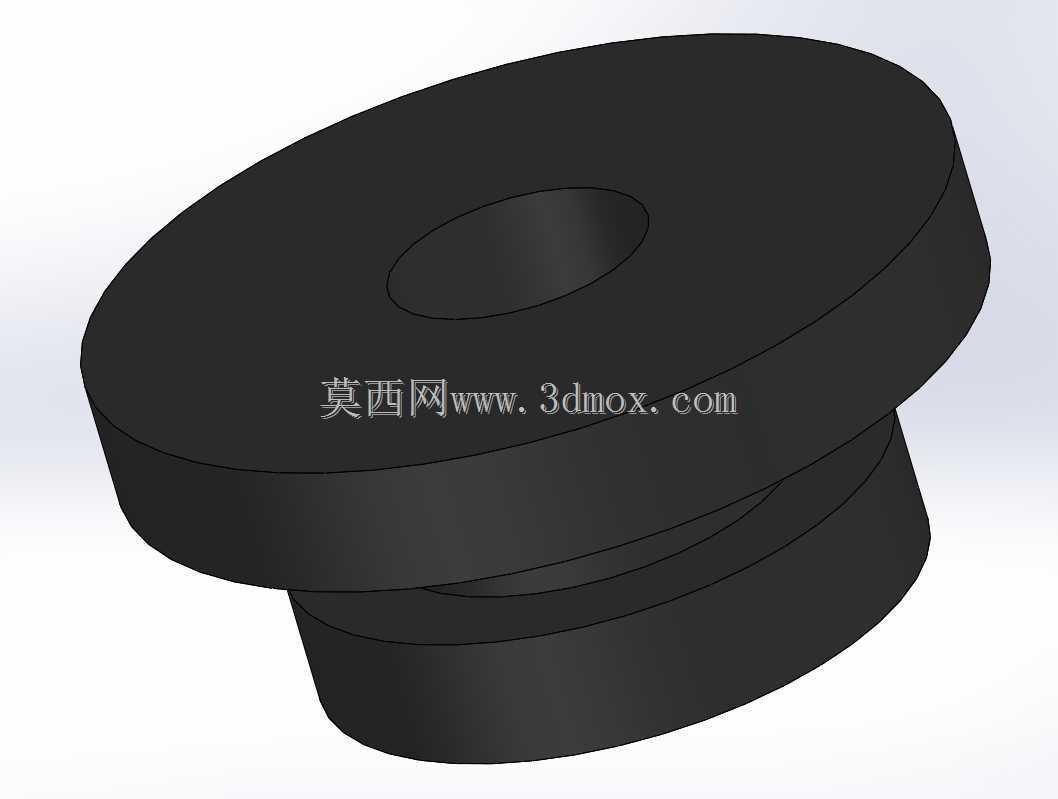

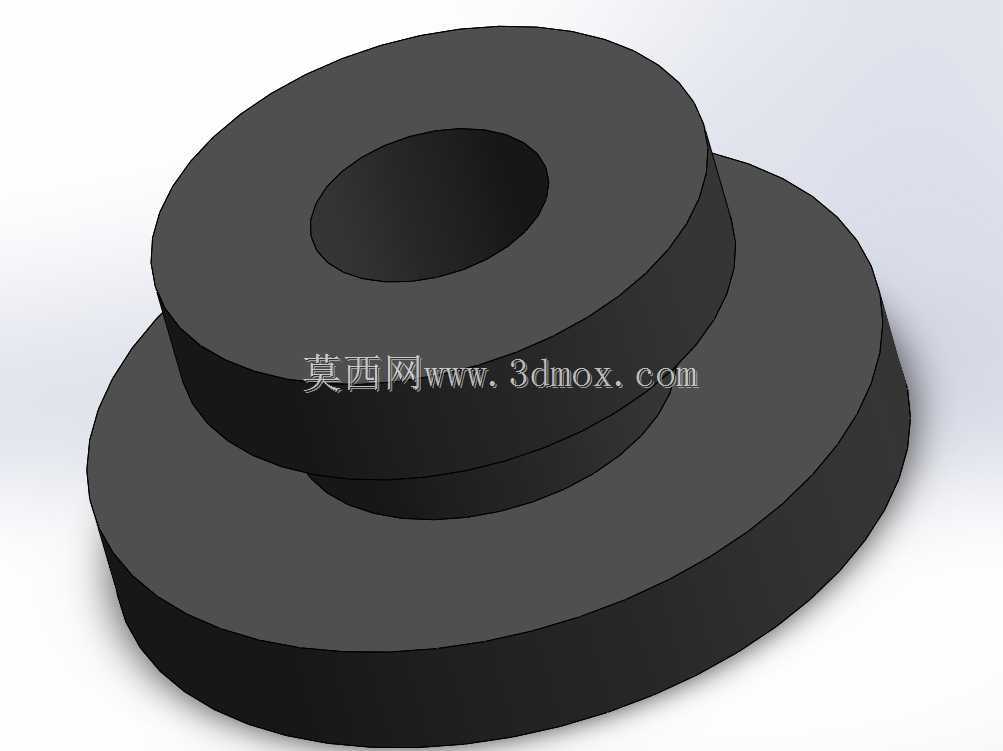

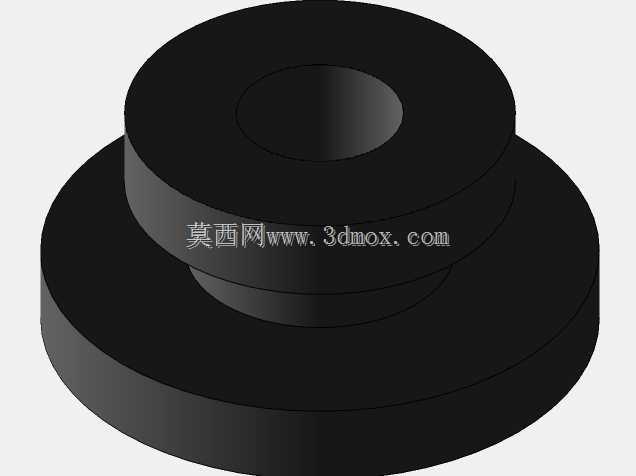

　　从实际使用场景来看，摩托车日常行驶过程中，发动机运转产生的高频振动、路面颠簸传递的随机振动，会让塑料整流罩与金属安装位之间产生持续的相对微动，如果没有适配的缓冲索环，硬接触状态下不仅会在骑行过程中产生难以排查的异响，长期微动摩擦还会造成塑料安装孔位的磨损扩孔，最终导致整流罩松动、移位甚至开裂，同时雨天行驶时，轮组带起的泥水、路面扬尘也容易顺着安装缝隙进入整流罩内侧，堆积在发动机散热片缝隙或者线束接插件位置，带来散热效率下降、线路腐蚀的隐患。这款索环的双层台阶结构，上层小直径轴段能够嵌入整流罩的安装沉孔内，填补孔位与安装螺栓之间的径向间隙，下层大直径法兰面则完全覆盖整流罩外侧的安装孔周边区域，在螺栓锁紧后，法兰面被均匀压合在整流罩表面，既可以阻断泥水、灰尘的侵入路径，又能在塑料件与金属件之间形成一层弹性缓冲层，吸收不同方向传递来的振动能量，避免硬接触带来的磨损与异响。

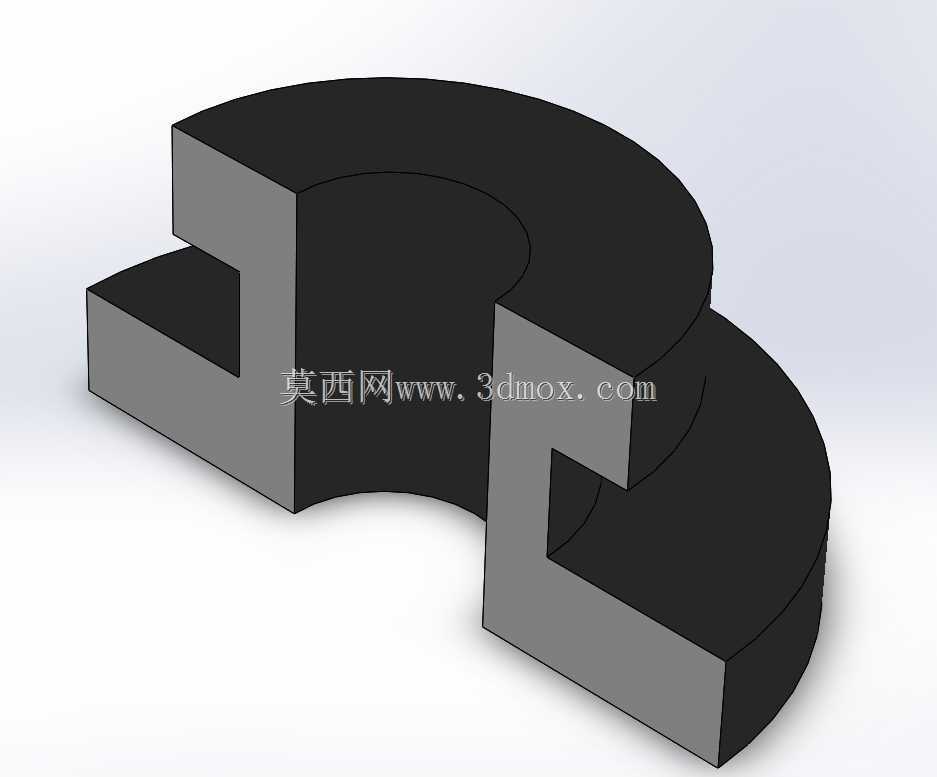

　　在设计思路上，这款索环完全围绕实际安装边界做结构适配，没有多余的冗余设计：整体为同轴回转体结构，上层凸台的外径与整流罩安装沉孔的内径采用小间隙配合，装配时可以直接手动按压卡入孔位，不需要额外涂胶或者辅助固定，就能实现预装定位，方便产线工人快速对位安装，减少总装环节的辅助工时；下层法兰的外径大于整流罩安装孔的最大直径，压合后能够完全覆盖孔位周边的合模缝、注塑毛边区域，避免因为塑料件注塑公差导致的密封贴合不全问题；中心通孔的尺寸适配标准的M6安装螺栓，通孔内壁设计有微小的拔模斜度，既方便螺栓穿过，又能在螺栓锁紧后让索环材料产生微量的径向形变，抱紧螺栓杆部，减少螺栓在长期振动下出现松退的概率。

　　从安装边界的尺寸匹配来看，索环的总高度与整流罩安装位的沉台深度、安装柱的伸出长度做了匹配，锁紧后索环的压缩量控制在15%-20%的合理区间，既不会因为压缩量过大导致索环被压溃、永久形变失去弹性，也不会因为压缩量不足导致预紧力不够、出现密封间隙。索环的两个台阶过渡位置采用圆角过渡，没有尖锐的直角棱边，一方面可以避免安装时棱边刮伤整流罩的塑料漆面，另一方面也能减少应力集中，在长期受挤压、振动的状态下，不会在棱边位置出现疲劳开裂的问题，提升零件的使用寿命。在材料适配层面，这类索环一般采用耐候性橡胶材质制作，能够适应-30℃到80℃的工作温度区间，抵御日常骑行中遇到的紫外线照射、雨水侵蚀、少量油污沾染，不会在长期使用后出现快速老化变硬、开裂失去弹性的问题，保证在整车的全生命周期内都能稳定发挥缓冲密封作用。

　　对于三维建模从业者来说，这类看似结构简单的环形密封零件，建模过程中最需要注意的是各个配合尺寸的公差匹配，以及过渡圆角、拔模斜度的细节处理，不能只做简单的两个圆柱叠加的回转结构，要结合实际安装场景的需求，考虑装配工艺、零件形变、长期使用的可靠性，才能让模型真正具备生产指导意义，而不是仅具备外观展示效果。在做摩托车外覆盖件的配套结构设计时，这类缓冲密封件的结构往往决定了外饰件的装配精度与使用耐久性，需要结合相邻零件的实际公差带、安装方式、受力状态做针对性的结构优化，不能直接套用通用标准件的尺寸，否则很容易出现装配后松动、密封失效、异响等实际问题。
