日系风格汽车排气消声筒体结构

　　这款消声结构主要适配民用乘用车排气系统后段安装位，是日系车型上普及率较高的抗性与阻性复合消声结构形式，日常装车场景覆盖家用轿车、城市SUV等搭载小排量自然吸气或小功率涡轮增压发动机的车型，主要作用是承接发动机排气歧管经三元催化转化后的高温高压排气脉冲，在不明显增加排气背压的前提下，将排气过程中的宽频噪声衰减到法规要求的声压级范围内，同时兼顾排气气流的顺畅导出，避免排气阻力过大导致发动机动力输出受限、油耗异常升高的问题。

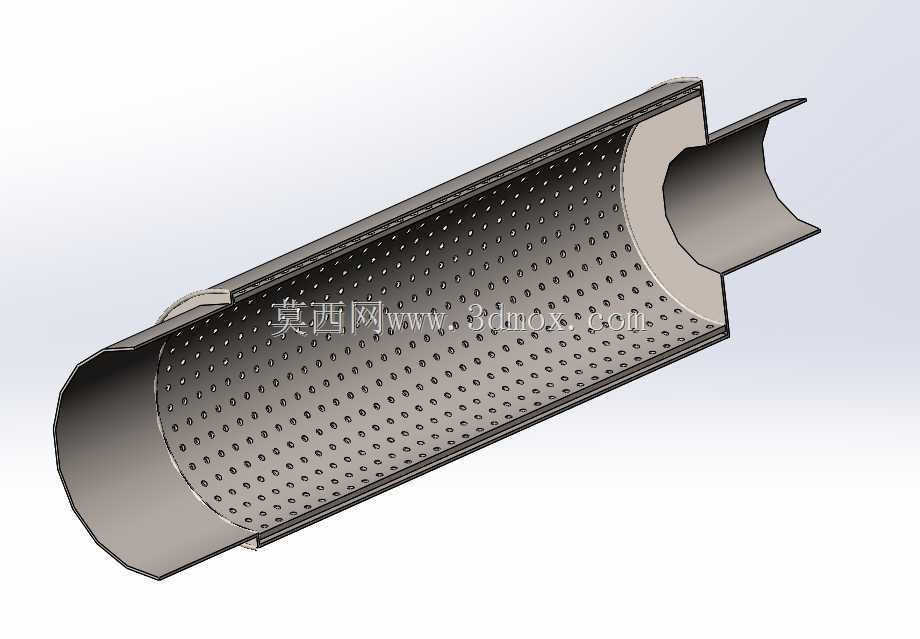

　　从结构设计逻辑来看，该筒体采用半剖展示的穿孔管核心结构，筒身整体为等直径圆柱壳体，内部的穿孔流通管沿筒体轴向布置，管壁均匀密布等直径通孔，这种设计的核心思路是利用小孔喷注的降噪原理，将管内高速流动的排气脉冲通过密集小孔分流注入筒体与内管之间的空腔，通过气流在空腔内的折返、摩擦，将中高频段的排气噪声能量转化为热能耗散，同时沿轴向贯通的内管可以保证大部分排气气流的顺畅通行，避免纯空腔折返结构带来的背压过高问题。筒体两端采用缩口插接结构，安装时可直接与前后段排气管道通过套接后卡箍紧固或者焊接固定，不需要额外设计异形转接法兰，适配同管径的常规排气系统安装时，不需要对原车排气挂点、底盘布局做大幅度改动，安装边界兼容性较好。

　　在实际功能特性上，这种穿孔管结构的消声器相比传统多腔隔板式消声器，结构重量更轻，轴向尺寸更紧凑，对于底盘布置空间紧张的小型乘用车来说，不需要占用过多的底盘离地间隙，同时穿孔结构的气流通过性更优，在发动机高转速工况下，不会因为排气流通截面突变产生额外的排气啸叫，对于日常家用车型侧重的低转速区间降噪表现，密集小孔可以有效过滤排气门开闭产生的高频脉冲噪声，避免怠速工况下排气尾管出现细碎的杂音，提升车内乘坐的静谧性。设计过程中，穿孔的孔径、开孔率是核心参数，孔径过小容易被排气中的积碳、颗粒物堵塞，长期使用后会导致背压逐渐升高，孔径过大则会削弱小孔喷注的降噪效果，开孔率需要匹配发动机的额定排气流量，保证在全负荷工况下，排气通过穿孔段的流速控制在合理区间，避免流速过高产生再生噪声。

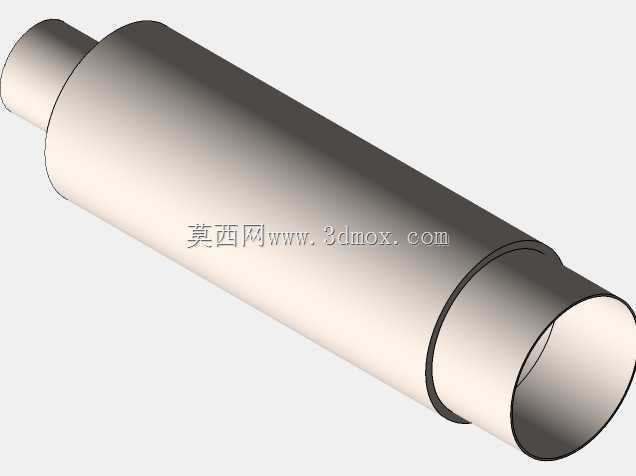

　　从安装边界来看，该筒体的圆柱外形没有突出的安装支耳结构，装车时需要配套通用的排气吊耳抱箍固定在底盘的原有挂点上，筒体的轴向长度、外径尺寸可以根据不同车型的底盘预留空间做等比例缩放，两端的缩口直径可以匹配常见的50mm到65mm直径的排气钢管，不需要重新开模制作异形壳体，生产制造成本较低，适合售后改装替换市场的通用化需求。结构本身没有易损的活动部件，不锈钢材质的筒体与穿孔管可以耐受排气的高温腐蚀，长期使用不会出现锈穿、穿孔失效的问题，相比填充玻璃棉的阻性消声器，不会出现吸音棉被排气吹蚀后消声效果骤降的问题，使用寿命可以做到与整车排气系统等寿命。在建模过程中，穿孔的阵列需要保证孔位沿周向、轴向均匀分布，避免出现孔位疏密不均导致的气流偏流，筒体两端的插接段需要保留足够的套接长度，保证安装时的连接强度，同时插接段的外径要与对接管道的内径保留合理的安装间隙，方便装配时的插接操作，焊接后也不会出现焊缝漏气的问题。
