带镂空纹理的方形玻璃储液瓶结构设计

　　日常消费场景里的液态内容物存储容器，很多时候除了基础的密封储放功能，还需要兼顾视觉辨识度与握持使用的实用性，这款方形玻璃储液瓶的设计，正是围绕这两类核心需求展开的结构落地。从实际应用场景来看，这类容器可覆盖酒水、日化洗护液、特色调味液体等多个品类的盛装需求，区别于常规圆柱瓶身的设计，方形截面的瓶身首先在仓储运输环节具备明显优势——同规格仓储空间内，方形瓶的排布间隙远小于圆柱瓶，堆码稳定性也更优，不会像圆柱瓶那样容易在运输托盘上发生滚动位移，能有效降低运输过程中的磕碰破损概率。

　　设计过程中首先确定的是瓶身的基础轮廓参数，整体采用等截面方柱形作为主体结构，瓶身转角处做了R3的圆角过渡，这个圆角尺寸的选择经过了多轮验证：如果圆角过小，玻璃吹制成型时转角位置容易出现料厚不均的问题，冷却过程中应力集中会大幅提升成品开裂的风险；如果圆角过大，又会损失方形瓶身的堆码优势，趋近于圆柱瓶的排布效率。瓶身外壁的锤纹肌理并非单纯的装饰性设计，这种凹凸的纹理结构一方面可以提升手部握持时的摩擦力，即使瓶身表面沾有冷凝水或者残留液体，也不容易出现打滑脱手的情况；另一方面，不规则的纹理可以对玻璃内部的液体形成漫反射效果，遮挡液体中可能存在的少量沉淀或者色泽不均问题，提升内容物的视觉观感。

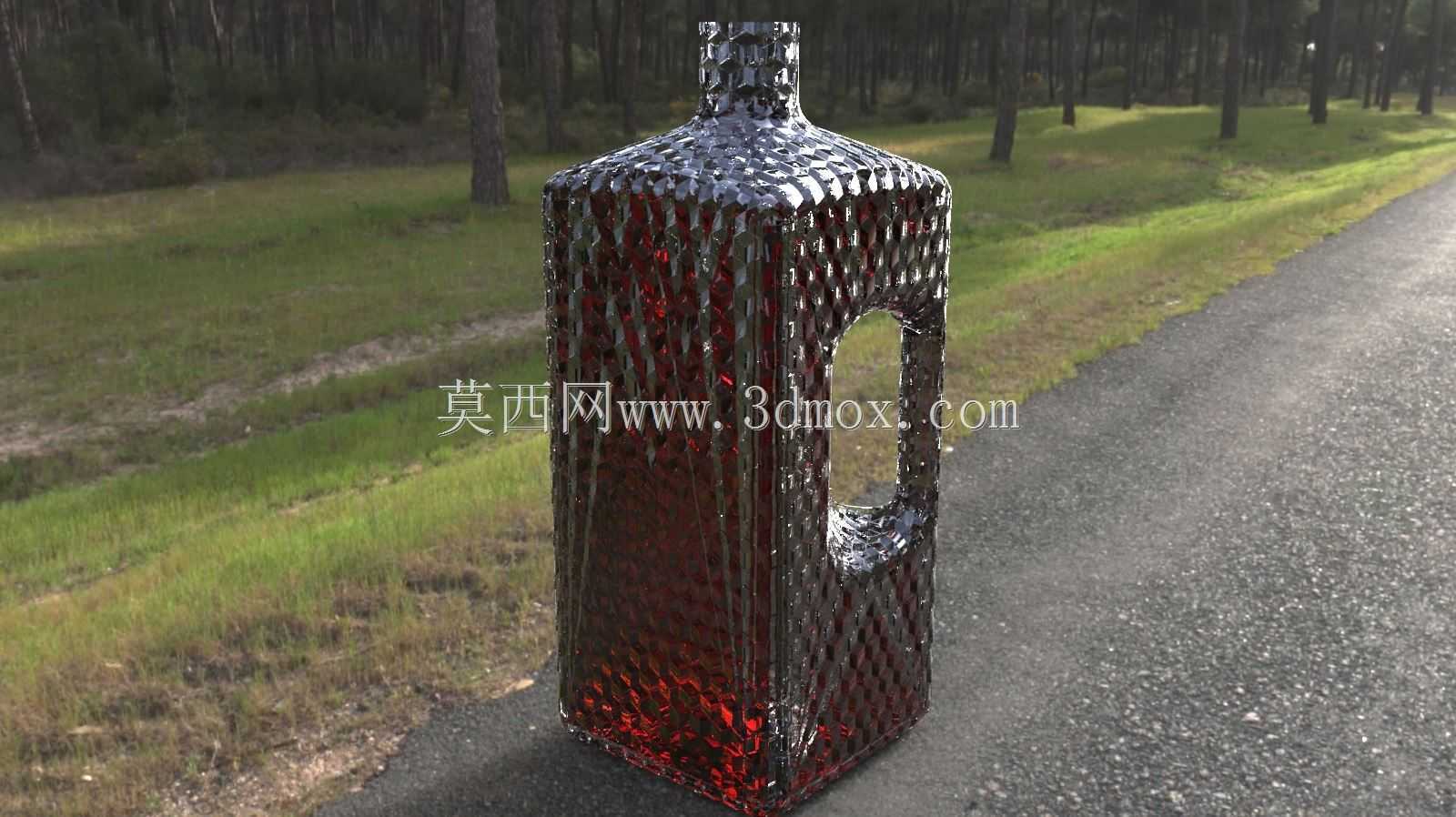

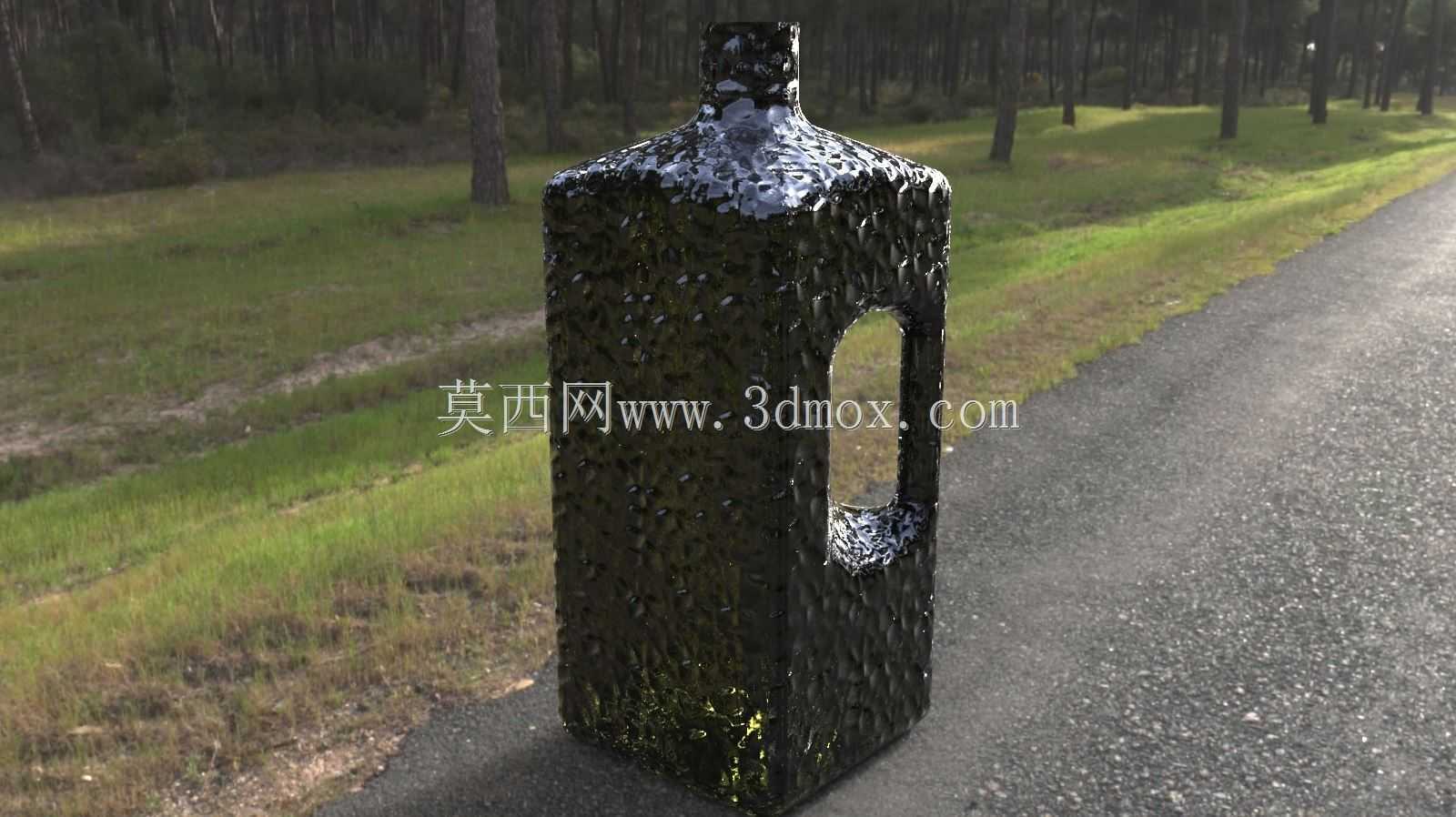

　　瓶身中部的椭圆形镂空是整个结构的设计亮点，这个位置的镂空并非打通瓶身的储液腔，而是在双层瓶壁的外层做的结构凹陷，内层储液腔依旧保持完整的密封结构。这个镂空区域刚好适配成年人手部握持时的拇指贴合位置，使用者单手握持时拇指可以自然嵌入这个凹陷区域，大幅提升握持的稳定性，即使是手型偏小的使用者，也能通过这个借力点稳定拿取满装状态的瓶体。在结构强度验证阶段，针对这个镂空位置做了专项的受力仿真，满装液体状态下瓶身内部的静压力会均匀作用在内层瓶壁上，外层的镂空结构不参与储液承压，因此不会出现应力集中导致的瓶身破裂问题，同时内外层之间的空气层还能起到一定的隔热效果，短时间握持温度偏低的冷藏内容物时，不会出现瓶身外壁过度凝露的问题。

　　瓶口部分采用标准的螺纹瓶口设计，适配行业通用的旋盖尺寸，不需要单独开模制作配套瓶盖，能大幅降低后续量产的配套成本。瓶口与瓶身的过渡位置做了渐变的加厚处理，这个位置是瓶盖旋紧时的主要受力位置，加厚的料厚可以保证多次旋拧瓶盖后不会出现瓶口崩裂的问题，同时也能提升瓶口与瓶盖密封垫的贴合紧密度，避免液体渗漏。瓶底部分做了内凹的底脚设计，五个均布的凸起底脚可以让瓶身放置在不太平整的台面时依旧保持稳定，不会出现放置晃荡的问题，同时底脚之间的空隙可以让冲洗瓶身时的残留水分快速流出，避免瓶底长期积水出现水垢残留。

　　从建模实现的角度来看，整个瓶身的曲面构建先通过基础的拉伸特征做出方形主体轮廓，再通过曲面偏移做出双层瓶壁的结构差，锤纹肌理通过阵列不规则的凹凸曲面特征实现，所有特征的圆角过渡都做了连续的曲率处理，避免后续导入渲染软件或者工程出图时出现破面问题。渲染阶段针对玻璃材质的透光率、折射参数做了匹配调整，还原出高硼硅玻璃材质的真实质感，同时模拟了内部液体的半透明效果，能直观呈现满装状态下的瓶身视觉效果，方便后续做包装方案的配套验证。整个结构的所有壁厚都保持均匀，完全适配玻璃吹制的工艺要求，不存在倒扣或者壁厚突变的结构，不需要复杂的模具结构就能实现量产，整体的成型良率可以控制在合理区间内。
