带键槽阶梯式传动轴结构设计

　　这款阶梯轴结构是传动系统里最常见的核心承载零件，日常在中小型输送设备、轻工机械的动力传递单元里出镜率极高，主要作用是承接动力端输入的扭矩，通过轴身的配合段将动力传递给末端的执行构件，比如带轮、齿轮或者联轴器，整个工作过程中要同时承受扭矩载荷和一定的径向弯矩，所以结构设计上的每一处细节都直接关联整套传动机构的运行稳定性。

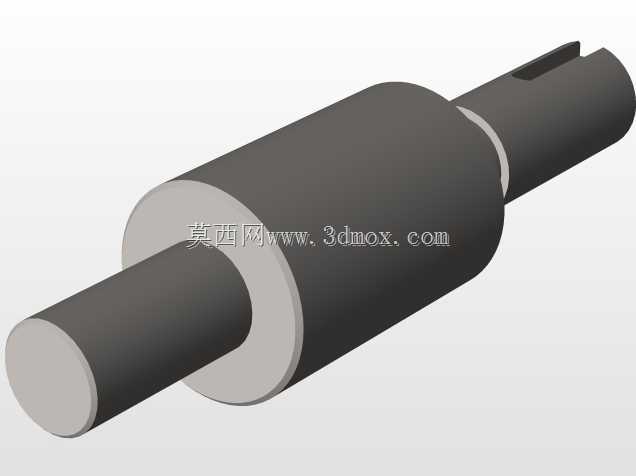

　　从结构布局来看，这款轴采用了三段式阶梯设计，中间段轴径最大，作为轴系的轴向定位基准，装配时这个大直径段的两个端面会分别顶住两侧安装的传动零件内圈端面，不需要额外加装过多的定位套就能完成轴向位置的限定，能有效压缩整个轴系的轴向安装空间，适配结构紧凑的设备腔体。两端的轴径依次递减，分别对应动力输入端和负载输出端的配合尺寸，其中输出端轴身上加工有标准平键键槽，这个键槽的位置和尺寸是按照配合传动件的轮毂键槽参数匹配设计的，装配时装入标准平键就能实现周向固定，避免传动过程中轴和轮毂之间出现相对打滑，保证扭矩传递的可靠性。

　　设计这类轴结构的时候，首先要敲定的是各段轴径的尺寸梯度，阶梯之间的轴肩高度不能随意设定，既要满足传动零件的轴向定位强度要求，也要兼顾装配的便利性——如果轴肩高度过高，装配时零件很难顺利推到定位位置，拆卸的时候也没有足够的操作空间拉出零件；如果轴肩高度过低，运行过程中承受轴向载荷时很容易出现定位失效，导致传动零件窜动。其次是键槽的设计，键槽的宽度要和选用的平键形成过渡配合，键槽的深度要严格控制，不能因为加工键槽过度削弱轴身的强度，键槽的长度要比配合轮毂的长度略短，避免键突出轮毂端面影响其他零件的装配。另外轴上所有的直径过渡位置都做了圆角处理，不要小看这些小圆角，这是避免轴类零件出现应力集中的关键，尤其是在承受交变载荷的工况下，直角过渡的位置很容易萌生疲劳裂纹，最终导致轴断裂失效，合适的圆角半径能大幅提升轴的疲劳寿命。

　　从安装边界来看，这款轴的两端轴段需要和支撑轴承的内圈配合，配合公差一般选用过渡配合，既保证轴承内圈和轴同步转动，不会出现跑内圈的情况，也不会因为过盈量太大导致轴承装配困难、内部游隙被挤压变小。安装的时候要先将轴承加热到合适的温度套装到两端轴颈上，再将装好轴承的轴组件整体装入设备的轴承座孔内，之后再安装轴上的传动零件，装入平键后用轴端挡圈或者锁紧螺母完成最终的轴向固定。整个轴的轴向总长度要和设备腔体的安装空间匹配，两端不能突出设备端盖太多，避免和外部的防护结构产生干涉，同时要预留出一定的热胀冷缩余量，避免设备运行升温后轴伸长顶死端盖。

　　在实际工况应用中，这类阶梯轴的适用场景非常广，不管是小型食品加工设备的动力传递单元，还是小型输送线的驱动辊轴系，亦或是台式加工设备的主轴传动段，都能看到这类结构的身影。它的结构简单，加工难度低，不需要复杂的专用工装就能完成车削、铣键槽、磨削的全流程加工，维护也很方便，一旦出现磨损只需要更换轴或者对应的配合件即可，不需要整套更换传动单元，能有效降低设备的全生命周期维护成本。设计过程中还要考虑轴的材质和热处理要求，对于载荷平稳的工况可以选用优质碳素结构钢调制处理即可，对于有冲击载荷的工况则需要选用合金结构钢，配合表面淬火处理提升轴颈的耐磨性，保证长期运行后轴颈和轴承配合的位置不会因为磨损出现间隙变大、运转抖动的问题。另外轴的表面粗糙度也有明确要求，和轴承、传动零件配合的轴颈表面粗糙度要达到磨削级别的要求，非配合面的粗糙度可以适当放宽，这样既能保证配合精度，也能控制不必要的加工成本。
