创意球铰式双柄连接铰链结构设计

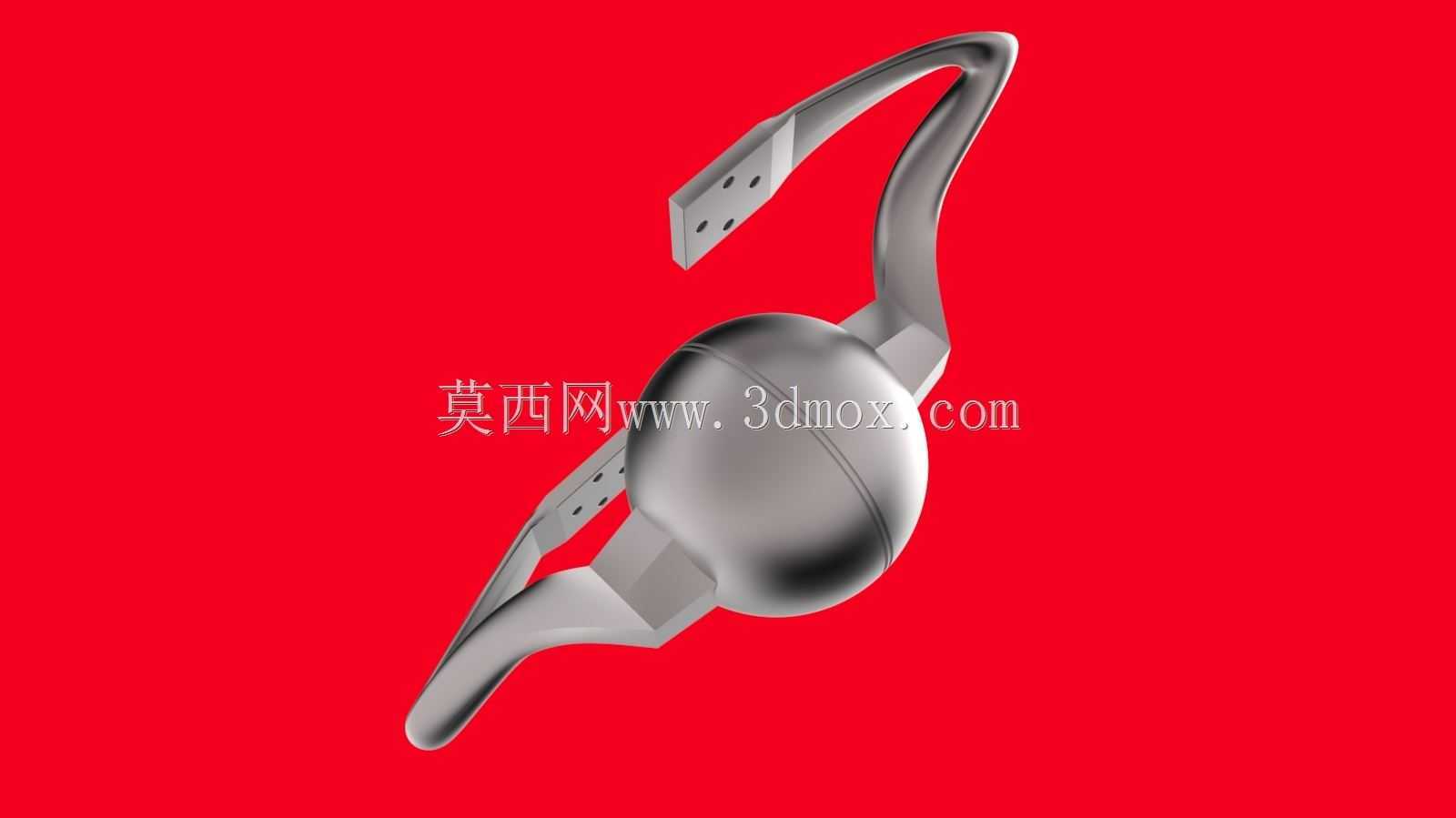

　　这款球铰式双柄铰链的设计，核心是突破传统合页仅能单平面转动的局限，依托中间球体的球面副结构，实现两个连接柄在三维空间内的多自由度偏转，适配需要复杂角度调整的连接场景。从实际应用场景来看，这类结构可用于特种展陈支架的活动连接端，满足展品展示时多角度姿态调整的需求；也可作为小型实验工装的可调铰接部件，在需要频繁变换连接角度的测试工位上，替代传统固定角度的铰接件，减少工装改制的工作量；在创意家居的活动构件上，这类球铰结构也能适配异形家具的活动连接需求，实现常规铰链无法完成的开合、偏转动作。

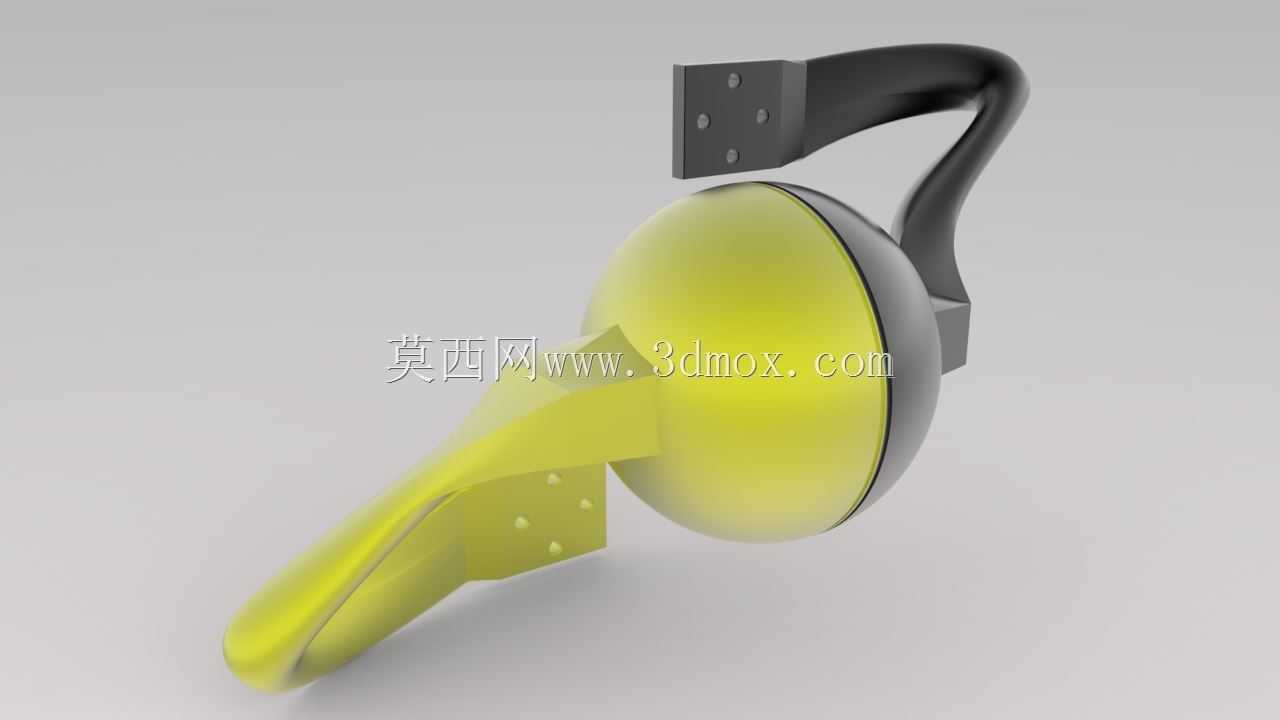

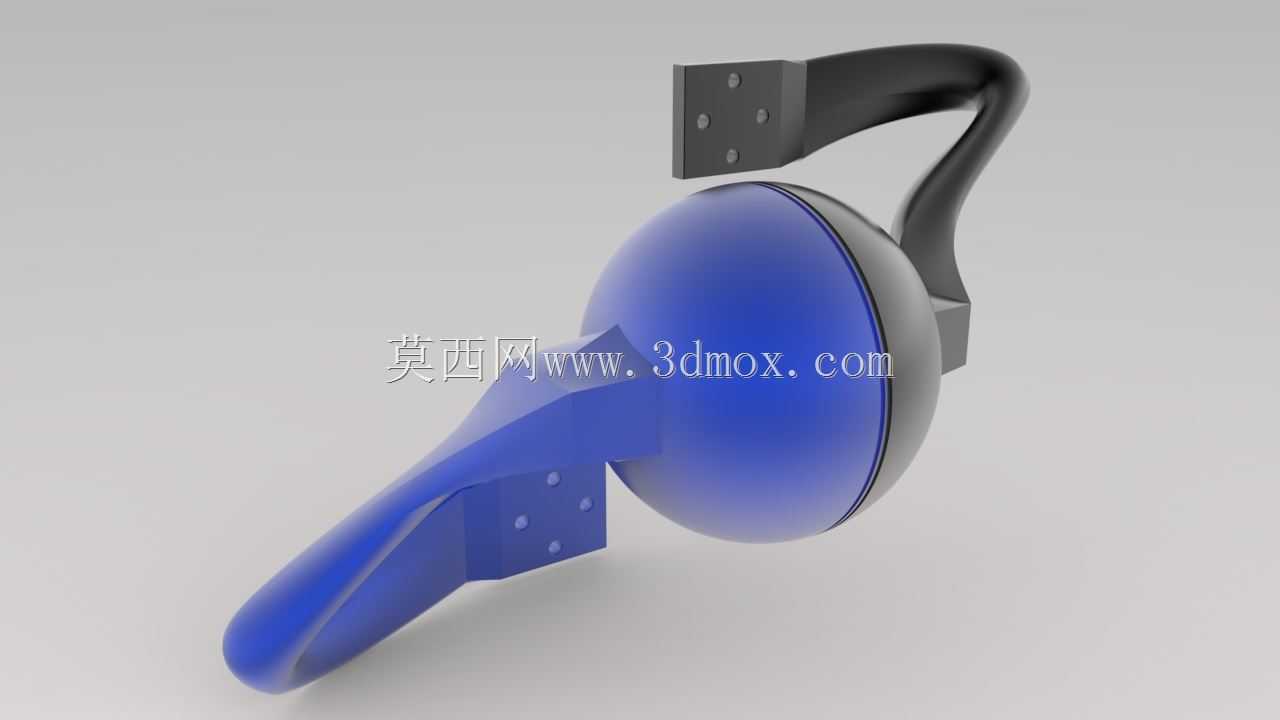

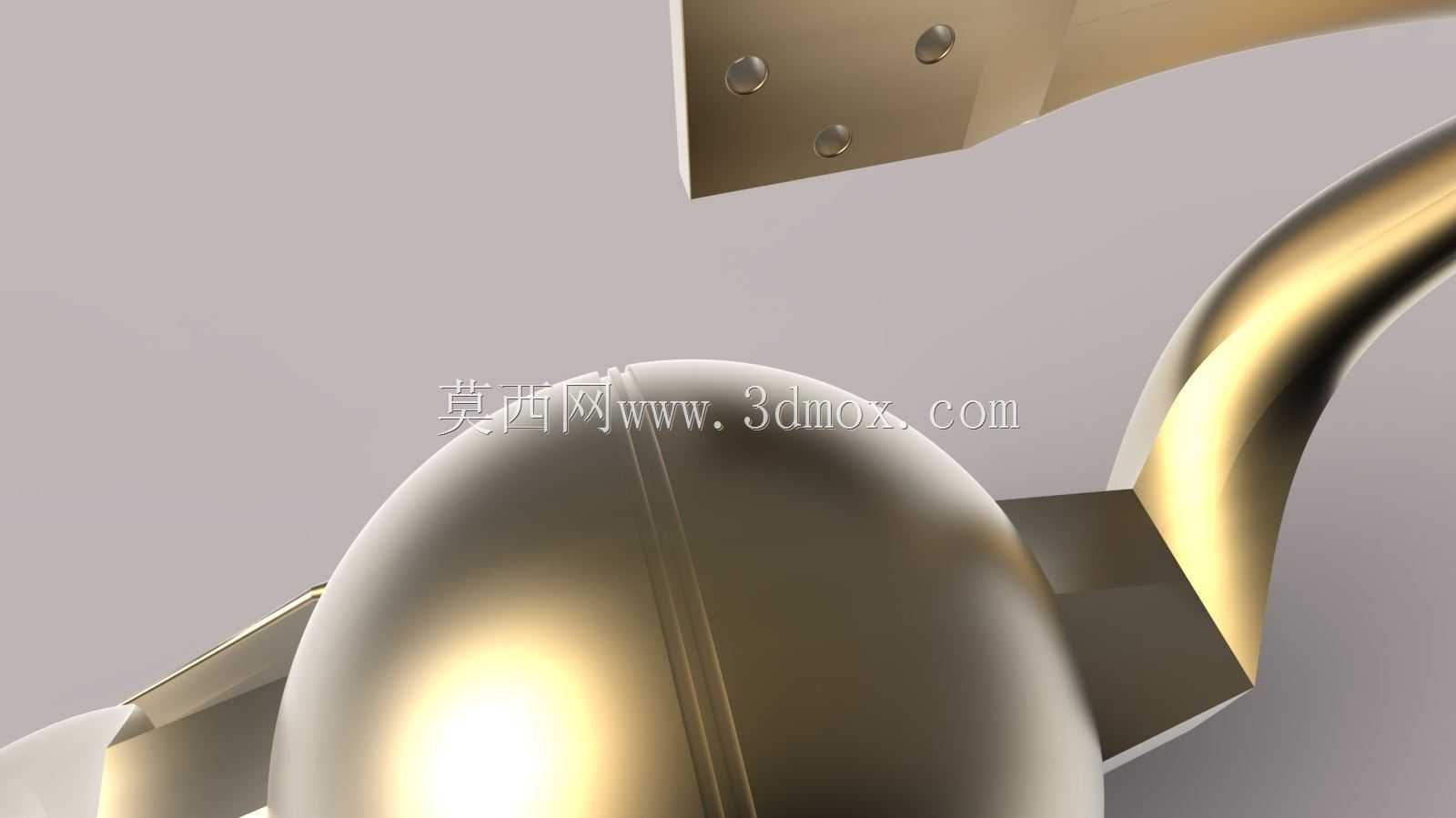

　　从功能特性上看，中间球体作为核心转动载体，两个连接柄分别固定在球体的两个对应安装端，每个柄端的安装板上预留了三个均匀分布的安装孔，可通过螺栓与被连接件完成刚性固定，安装孔的位置公差控制在0.1mm以内，保证安装后连接柄与被连接件之间无相对窜动。球体与柄端的连接采用嵌入式固定结构，柄端与球体的贴合面做了适配球面的仿形加工，接触面积达到整个连接截面的85%以上，避免应力集中导致的连接部位断裂。球面转动副的配合间隙控制在0.02-0.05mm之间，既保证转动过程无卡滞，也不会因间隙过大出现连接晃量，满足静态定位时的稳定性要求。

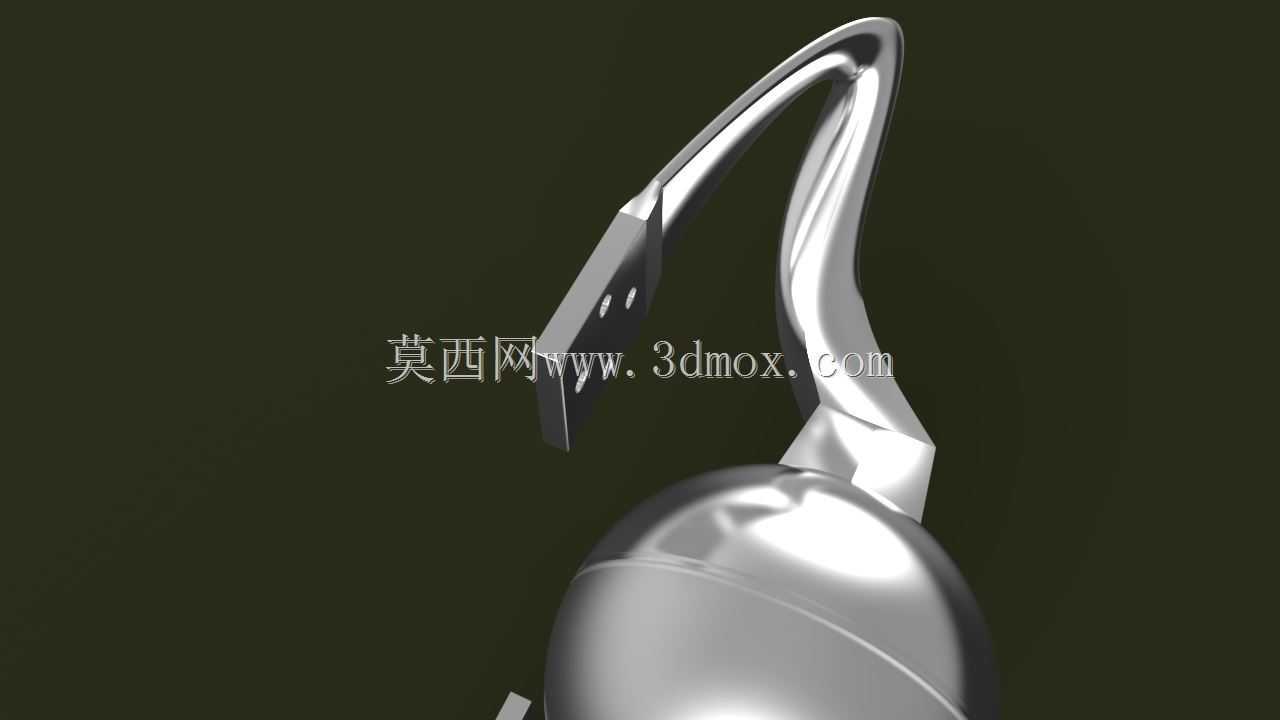

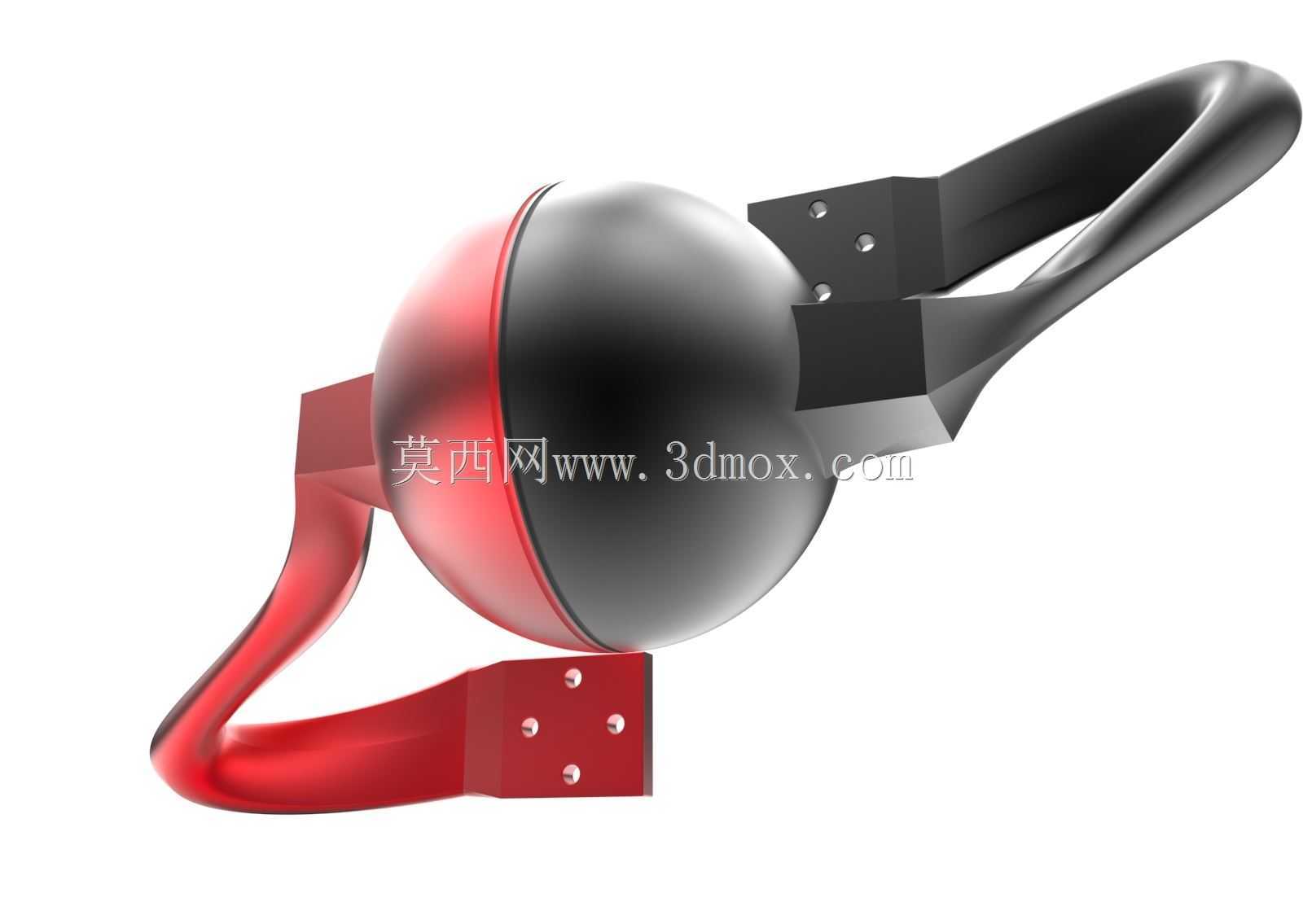

　　设计思路上，没有采用常规球铰的分体式球碗包裹结构，而是将两个连接柄直接与球体做刚性连接，依靠球体自身的球面轮廓实现多自由度转动，这种设计减少了球碗、压紧环等额外零件，整体结构更紧凑，零件数量仅为3个，加工和装配难度更低。两个连接柄采用差异化的造型设计，一个柄做了弧形弯转的流线型轮廓，另一个柄做了折线过渡的造型，既满足不同安装面的空间避让需求，也通过造型区分实现安装防错，避免装配时两个柄的安装方向混淆。连接柄的截面采用变厚度设计，靠近球体的连接部位厚度更大，向安装板端逐渐过渡到均匀厚度，在保证连接强度的前提下降低整体重量。

　　外形尺寸与安装边界方面，中间球体的直径为整体结构的核心尺寸基准，两个连接柄从球心到安装板端面的距离控制在适配小型连接件的范围内，安装板的外形尺寸匹配常规小型五金件的安装规格，三个安装孔的孔距符合通用五金安装的孔位标准，可直接适配现有标准安装孔位，无需额外打孔改制。转动角度范围上，两个连接柄可实现沿球体中心±45°范围内的任意角度偏转，偏转过程中两个柄之间不会出现结构干涉，满足绝大多数多自由度调整的场景需求。连接柄的表面做了圆弧过渡处理，所有棱边都做了R2以上的圆角，避免安装和调整过程中出现锐边划伤的情况。

　　从结构强度校核的角度，球体与连接柄的连接部位做了局部加厚处理，材料选用常用的结构钢材质时，可承受不低于500N的径向拉压力，满足小型活动构件的载荷要求。转动接触面的表面粗糙度控制在Ra1.6以下，降低转动过程中的摩擦阻力，长期使用也不会出现磨损卡滞的问题。安装板的平面度控制在0.05mm以内，保证与被连接件安装时完全贴合，不会出现安装应力导致的结构变形。
