卧式手动快速夹紧轴类加工夹具

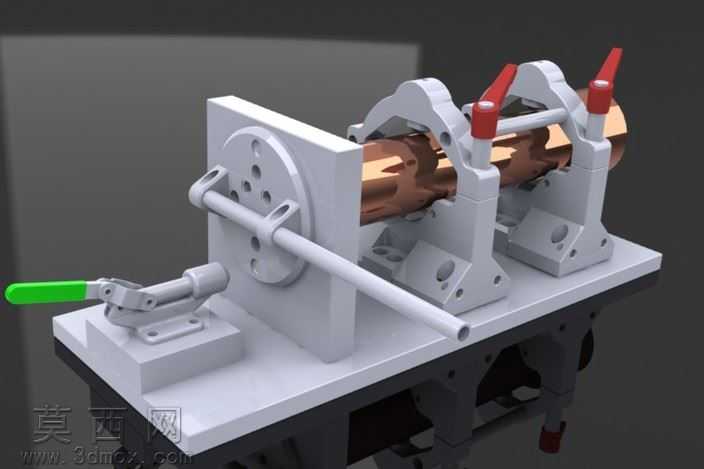

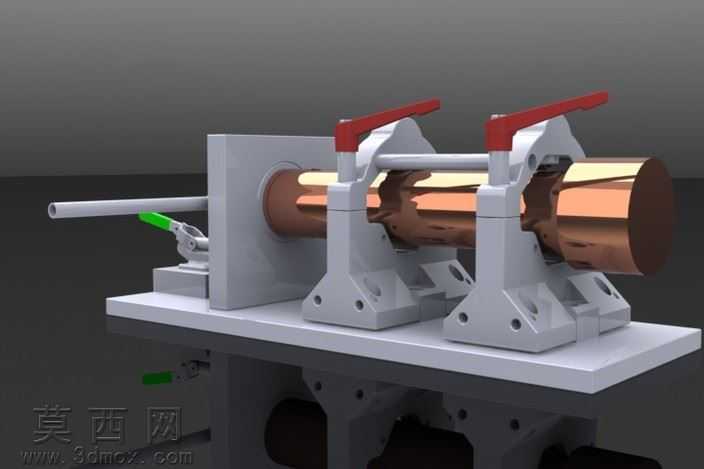

本模型为卧式手动快速夹紧轴类加工夹具，整体采用三维建模软件完成全参数化结构设计，建模过程中对各装配部件进行了精准的公差配合校验，确保活动部件运动无干涉、装夹动作顺畅。模型渲染阶段采用写实材质方案，夹具体基座、定位立板等承载结构件赋予哑光灰色铸铁材质，还原工装设备厚重耐磨的质感；快速夹钳的操作手柄分别采用绿色、红色工程塑料材质，与金属夹臂形成清晰的视觉区分，便于识别操作部件；被装夹的轴类工件赋予抛光铜质金属材质，表面添加真实的环境反射效果，直观呈现工件装夹后的定位状态。结构设计上，夹具采用卧式布局，底部为带安装孔的平板式基座，左侧设置带定位孔的立式安装板，用于工件轴向定位；基座上方布置两组对称的快速压紧夹钳，搭配横向穿设的导向支撑杆，可对不同长度的轴类工件实现径向快速压紧；左侧端部设置水平布置的手动快速夹钳，配合绿色操作手柄可实现工件轴向的快速顶紧与松开，无需额外工具即可完成装夹操作，大幅提升工件装夹效率。设计思路围绕小批量轴类零件的机加工装夹需求展开，摒弃传统螺栓压紧的繁琐操作，全部采用快速夹钳作为执行元件，兼顾装夹稳定性与操作便捷性；各夹钳安装位置预留调节余量，可适配一定直径范围内的轴类工件装夹，具备较好的通用性；整体结构无复杂异形零件，加工制造难度低，适合车间现场快速制作投入使用，可直接配套钻床、铣床等普通机加工设备完成轴类零件的钻孔、铣削等工序的工件固定。
