数控雕刻机52mm直径主轴夹紧固定座

　　在小型数控雕刻、桌面级CNC加工设备的结构搭建中，主轴的固定可靠性直接决定加工过程的振刀幅度、加工精度与刀具使用寿命，这款适配52mm直径主轴的安装夹紧座，正是针对桌面级CNC设备的主轴装夹需求设计的结构件。从实际应用场景来看，这类固定座多用于DIY数控雕刻机、小型精雕机、桌面级PCB铣床的主轴挂载环节，需要承担主轴高速运转时的径向载荷与切削反力，同时要兼顾安装调整的便捷性，方便用户根据加工需求调整主轴伸出长度、对刀高度。

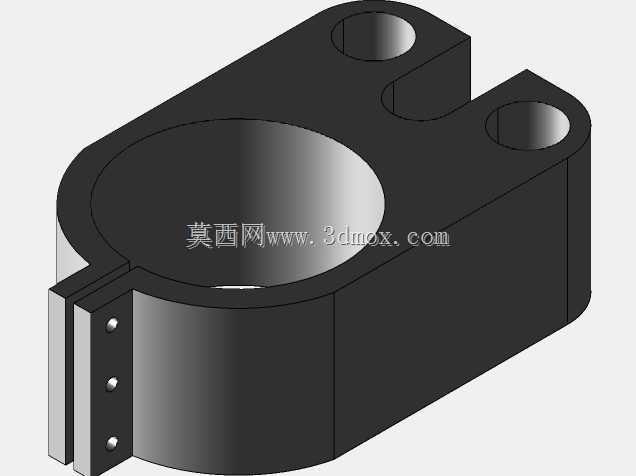

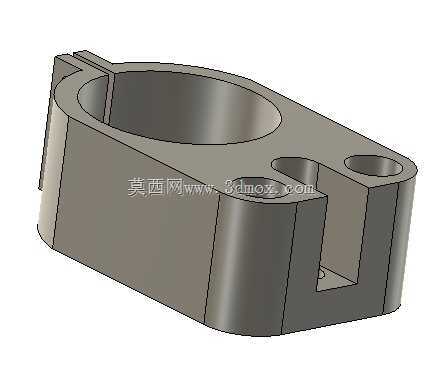

　　从结构功能特性来看，该安装座采用侧开缝夹紧结构，主体为一体式块体结构，中部开设直径52mm的主轴装夹通孔，侧部延伸出开缝结构，通过三颗内六角锁紧螺钉的拧紧力收缩开缝间隙，从而抱紧主轴外圆，这种结构相比对夹式抱座拥有更好的同轴度保持能力，不会因为锁紧受力不均导致主轴偏斜。座体上部延伸出两个带通孔的安装耳，两个安装孔的中心距经过适配常见的铝型材滑台安装孔位设计，可直接通过螺栓固定在设备Z轴滑台板上，不需要额外加工转接板，降低了设备搭建的加工成本。

　　设计过程中首先要明确安装边界约束，主轴装夹孔的直径公差需要控制在H7级别，保证与52mm主轴外圆的间隙配合，既方便主轴穿入调整伸出长度，又能在螺钉锁紧后提供足够的抱紧摩擦力，避免主轴在重切削时出现下滑偏转。开缝的宽度设计为2mm，既保证锁紧时有足够的收缩变形量，又不会因为缝宽过大导致座体刚性下降，三颗锁紧螺钉沿开缝侧竖直等距排布，让夹紧力沿主轴轴向均匀分布，避免局部应力集中导致的主轴外圆压痕或者夹紧力不足。安装耳的厚度与主体座体厚度保持一致，保证安装位置的结构刚性，安装孔的直径适配M6内六角螺栓，孔位周边做了轻微的沉台设计，避免螺栓头突出影响安装平面的贴合度。

　　从实际使用的角度考量，这类安装座的外形轮廓做了圆角过渡处理，没有尖锐的棱角，避免设备调试过程中划伤操作人员，座体的整体厚度足够支撑主轴在最高12000转/分钟转速下的切削稳定性，在加工软铝、亚克力、PCB板、实木等常见雕刻材料时，不会因为座体刚性不足产生共振。安装时需要先将固定座通过两个安装孔预装在Z轴滑台上，不要完全拧紧螺栓，之后将主轴穿入装夹孔，调整好主轴的伸出长度保证刀具夹头的行程满足加工需求，再依次均匀拧紧侧部的三颗锁紧螺钉，最后拧紧安装耳的固定螺栓，完成主轴的固定。这种结构的维护成本极低，长期使用如果出现夹紧力不足的情况，只需要更换锁紧螺钉或者检查开缝处是否有切屑卡滞即可，不需要整体更换部件，非常适合小型数控设备的DIY搭建与老旧设备的主轴配件替换。在结构建模过程中，需要重点保证装夹孔的圆柱度、两个安装孔的位置度、安装底面的平面度，这些形位公差直接影响最终的安装精度，如果安装底面平面度不足，会导致固定座安装后出现偏斜，最终使得主轴与工作台面不垂直，加工出的工件侧壁出现锥度，影响加工成品的精度。
