便携运动款曲面塑料饮水瓶结构设计

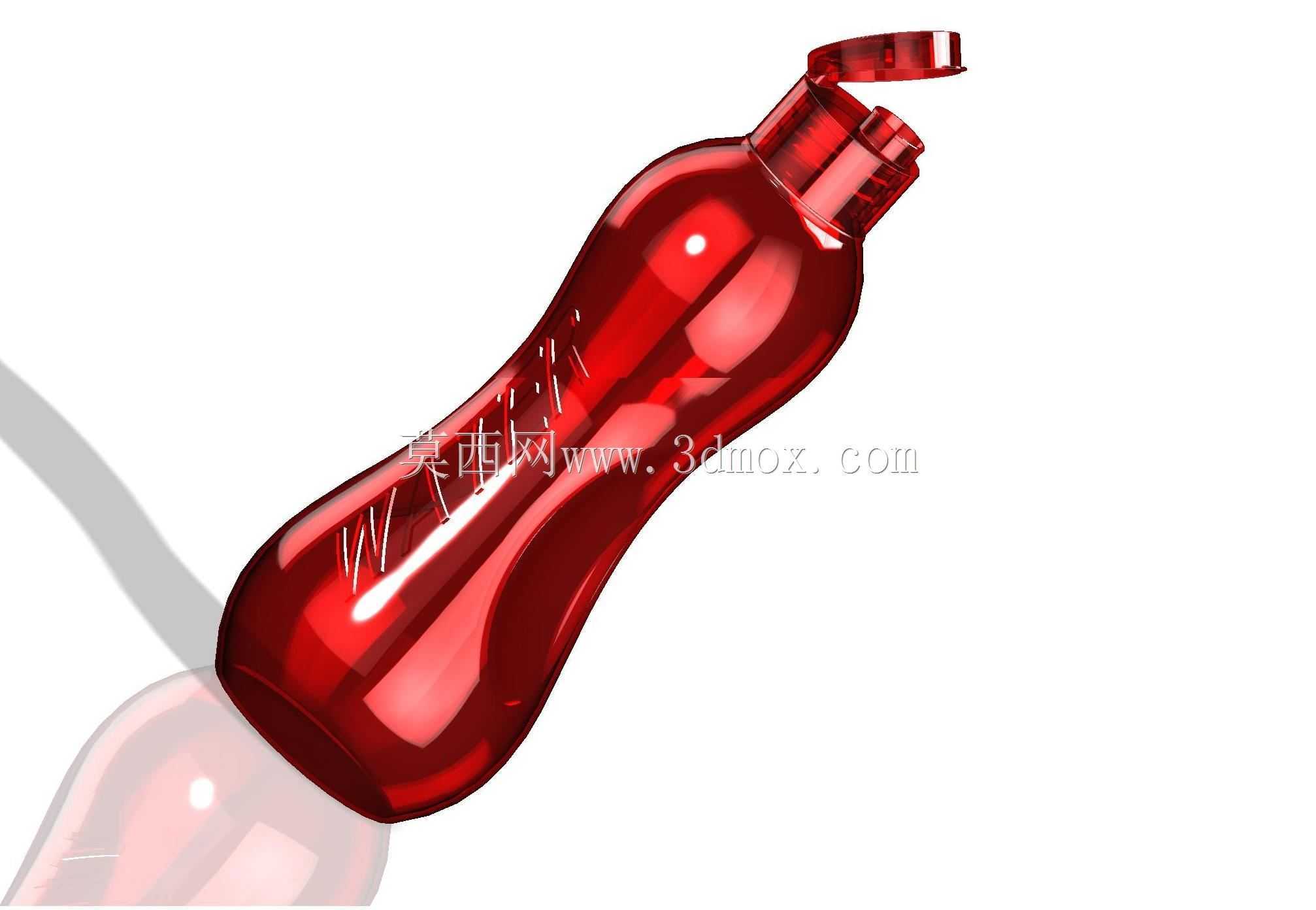

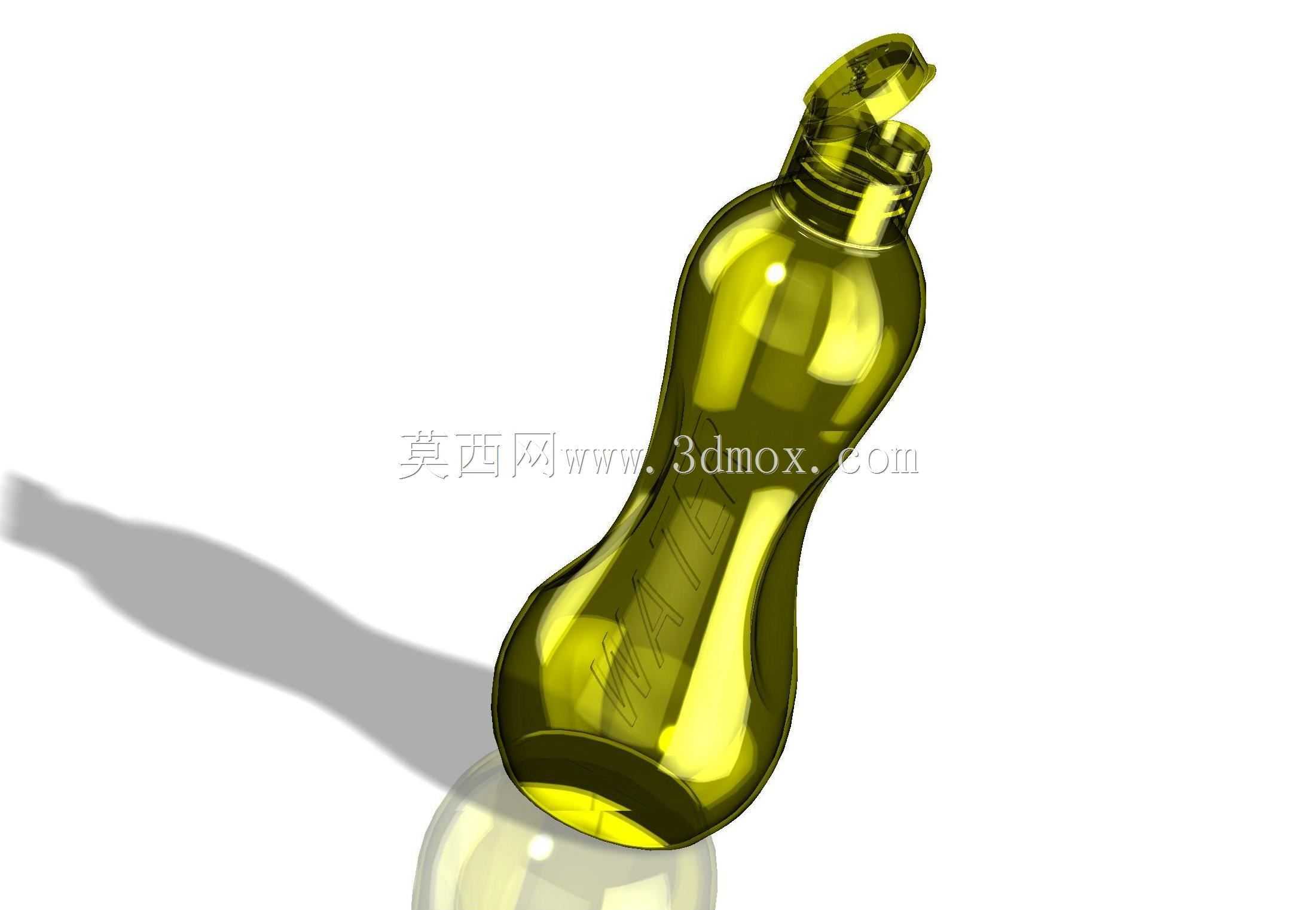

　　日常快消品领域的塑料饮水瓶，是民用塑料制品中出货量极大的品类，其结构设计需要兼顾握持手感、内容物容纳、开合可靠性、运输堆叠稳定性等多重需求，曲面类水瓶的建模过程，也是很多曲面建模学习者练习连续性控制、壁厚均匀性把控的典型案例。这款曲面水瓶采用收腰式的流线型轮廓，瓶身中段向内收窄，刚好匹配成年人手掌握持时的自然弯曲弧度，单手握持时手指能够贴合瓶身曲面，不会出现直筒瓶身容易打滑脱手的问题，日常外出携带、运动过程中单手取水饮用的操作流畅度更高。瓶身整体采用回转类曲面结合局部造型调整的设计思路，基础轮廓通过多段样条曲线控制母线曲率，保证曲面G2连续的同时，避免出现曲率突变导致的注塑成型应力集中问题，瓶身壁厚控制在均匀的1.2mm区间，

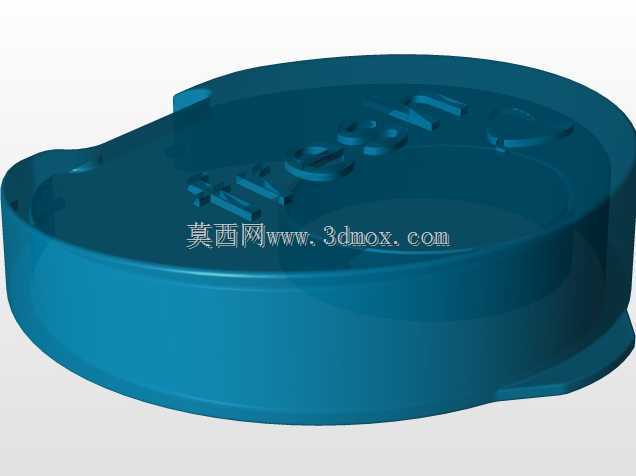

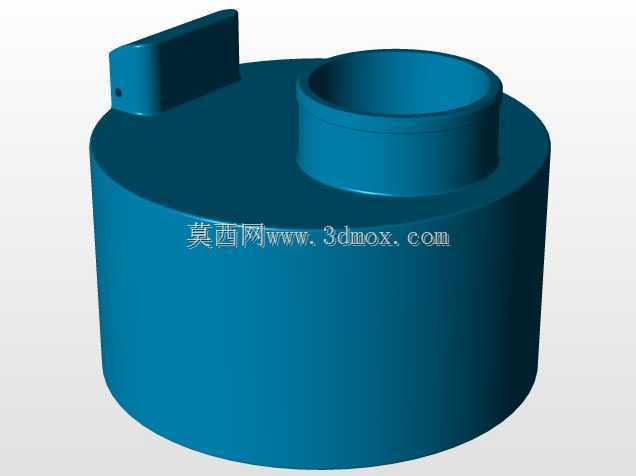

　　螺纹口位置局部加厚到1.8mm，保证和瓶盖配合时的连接强度，不会因为多次开合出现螺纹滑牙、瓶口开裂的问题。瓶口采用标准的广口螺纹设计，适配同规格的翻盖式瓶盖，瓶盖和瓶口之间预留0.1mm的密封配合间隙，安装硅胶密封圈后能够实现倒置不漏水的密封效果，翻盖的转轴位置做了限位结构，翻开角度达到120度时自动卡止，饮用时不会因为翻盖回弹碰到面部。瓶底采用内凹式的球面支撑结构，边缘设置一圈宽度3mm的支撑环，放置在平面上时支撑环完全接触台面，不会因为瓶底曲面导致放置不稳，支撑环内侧的内凹结构能够在堆叠时嵌入上方同规格水瓶的瓶盖位置，运输过程中多层堆叠不会出现滑移倾倒的问题，提升仓储运输的空间利用率。从建模逻辑来看，

　　这类曲面水瓶的建模首先需要确定整体的高度、最大直径、瓶口直径、收腰位置直径这些核心边界尺寸，这款水瓶整体高度220mm，瓶身最大直径72mm，收腰位置最小直径52mm，瓶口外径38mm，所有尺寸都符合日常便携水瓶的通用规格，能够适配市面上常见的杯套、背包侧袋的安装尺寸，不会出现尺寸过大无法放入常规背包侧袋的问题。瓶身表面可以预留丝印或者贴标的平面区域，这款设计的曲面过渡平滑，在瓶身正面预留了宽度40mm、高度80mm的近似平面区域，方便印刷品牌标识、容量标注、使用提示等内容，不会因为曲面弧度过大导致丝印图案变形、标签粘贴起翘的问题。注塑成型方面，这类PET材质的水瓶采用吹塑成型工艺，曲面设计时需要保证所有位置的脱模斜度大于1度，

　　瓶身外侧没有倒扣结构，不需要复杂的抽芯机构就能够顺利脱模，量产时的模具结构简单，成型周期短，能够有效控制单件产品的生产成本。实际使用场景中，这类水瓶既可以作为常温饮用水的盛装容器，也能够耐受60摄氏度以下的温水，瓶身材质选用食品级PET时，符合食品接触材料的安全标准，适合运动、通勤、户外出行等多种场景使用，曲面造型相比直筒瓶身的抗摔性能更好，跌落时曲面能够分散冲击力，不会像直筒结构那样在棱角位置出现应力集中导致的开裂破损。建模过程中需要重点关注曲面的斑马纹检测，保证瓶身所有可见曲面的曲率连续，没有突兀的棱线或者凹凸，壁厚分析时要确保整个瓶身的壁厚偏差不超过0.2mm，避免吹塑成型时出现局部过薄容易破损、局部过厚导致的缩痕问题，螺纹位置的建模要符合通用塑料螺纹的标准参数，牙型高度、螺距都和通用瓶盖匹配，不需要单独开制专用瓶盖，进一步降低配套零部件的采购成本。
