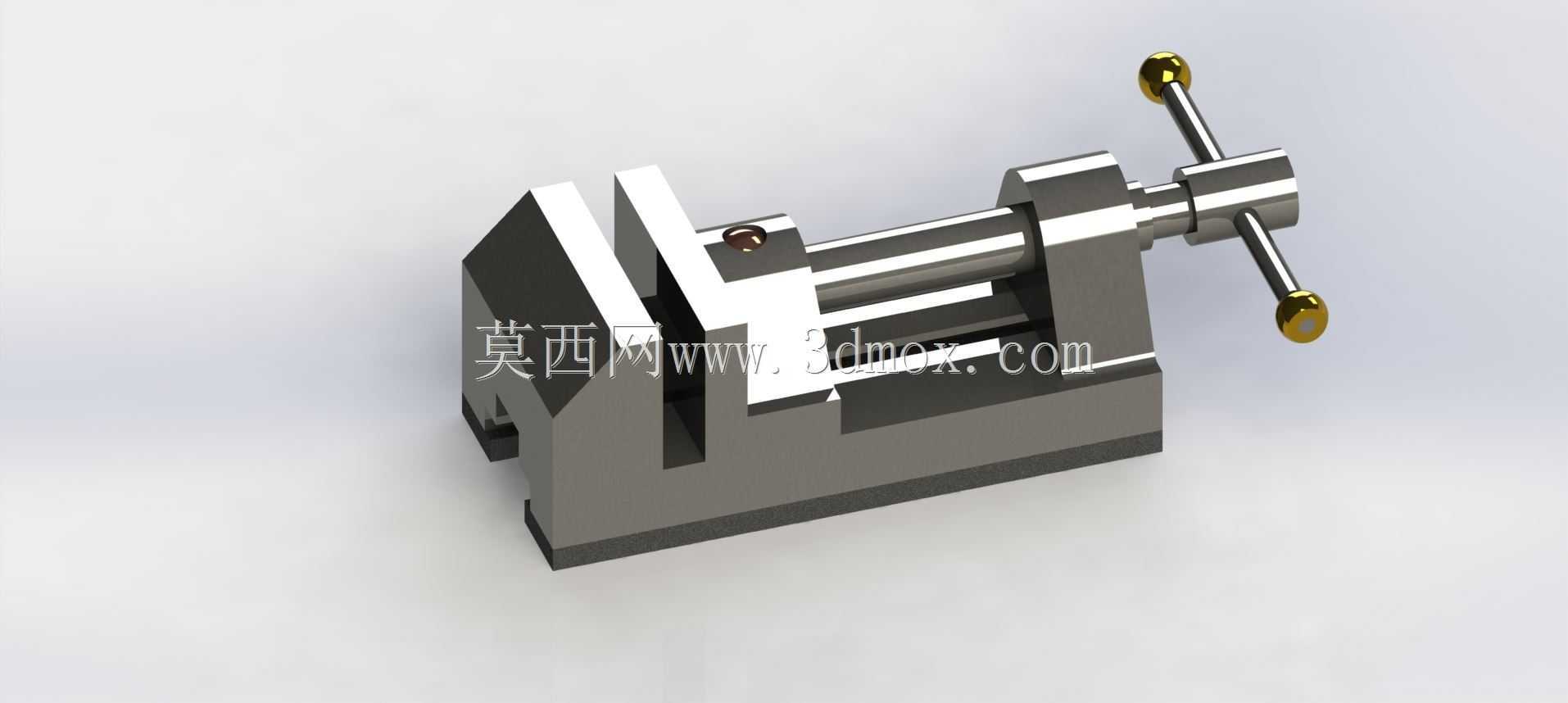

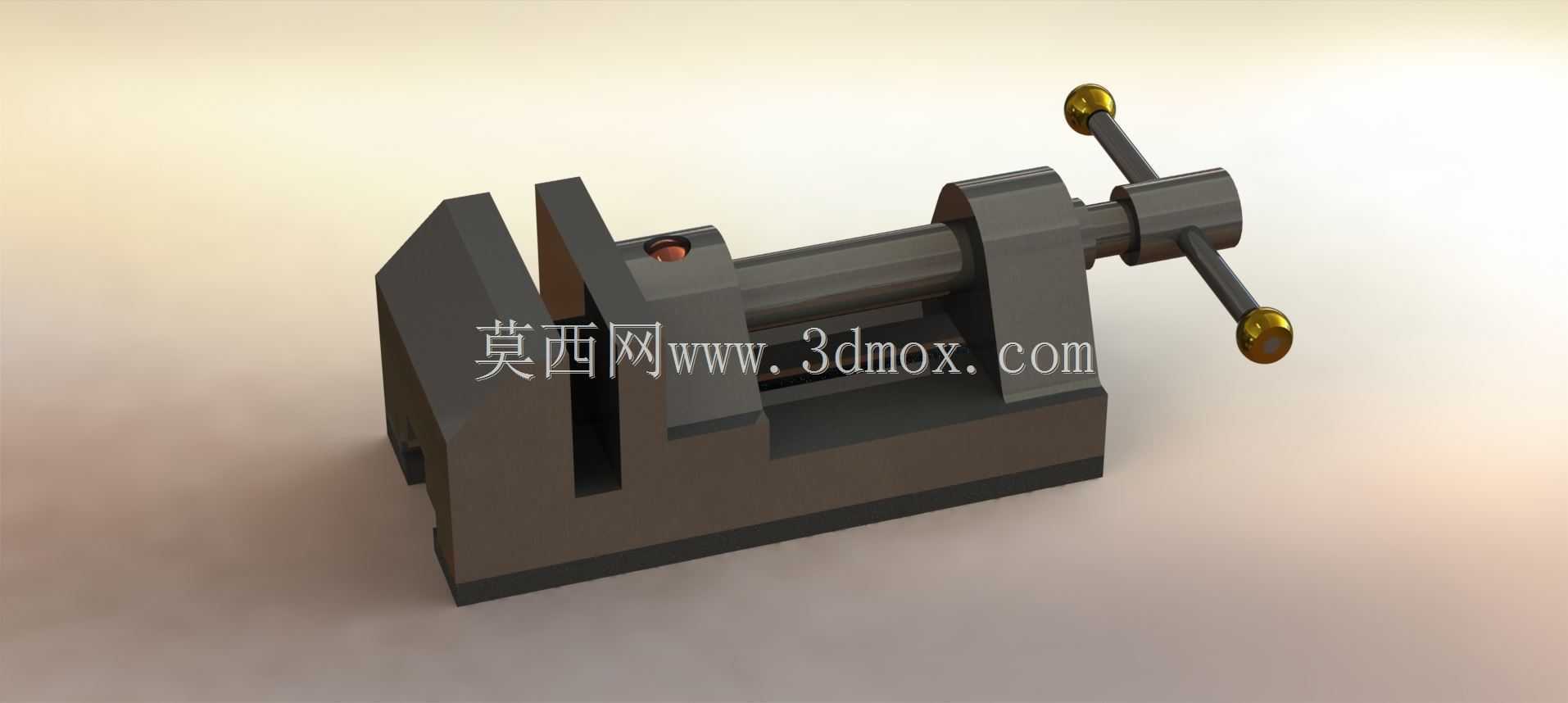

机加工用带尺寸标注台钳总成结构

　　在常规机加工、钳工修配、小型零件装配的作业场景里，台钳是工位上不可或缺的基础工装，这套带完整尺寸标注的台钳总成，覆盖了从固定钳身、活动钳身、传动丝杠、夹持块到操作手柄的全部零件结构，每一处配合尺寸都做了明确标注，能直接用于零件加工出图、工装仿制或者教学演示场景。从实际使用的角度看，这套台钳的夹持行程匹配常规小型零件的装夹需求，固定钳身底部的安装孔位预留了标准的工作台装夹边界，不管是固定在木质钳工台还是铸铁T型槽工作台上，都能通过螺栓实现可靠锁紧，不会在重切削或者大力敲击作业时出现移位。设计上采用了经典的丝杠传动夹紧结构，丝杠与活动钳身的配合段做了耐磨结构设计，钳口位置预留了可更换硬钳口的安装槽，

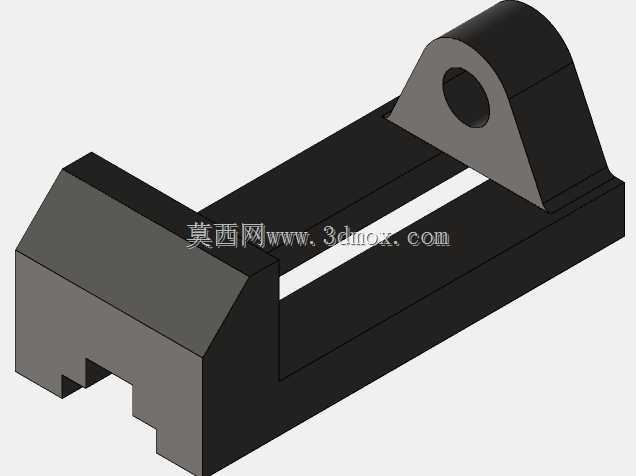

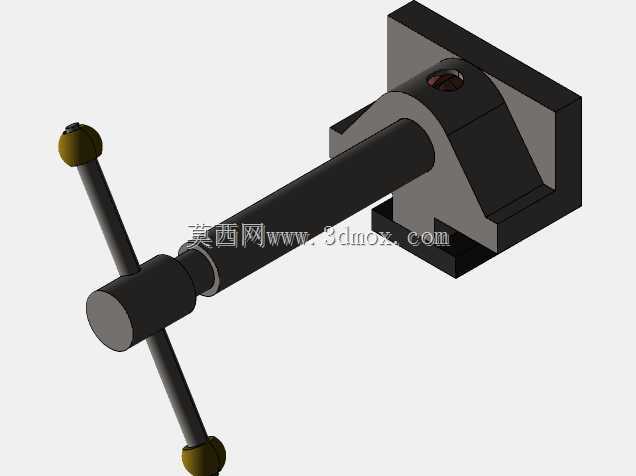

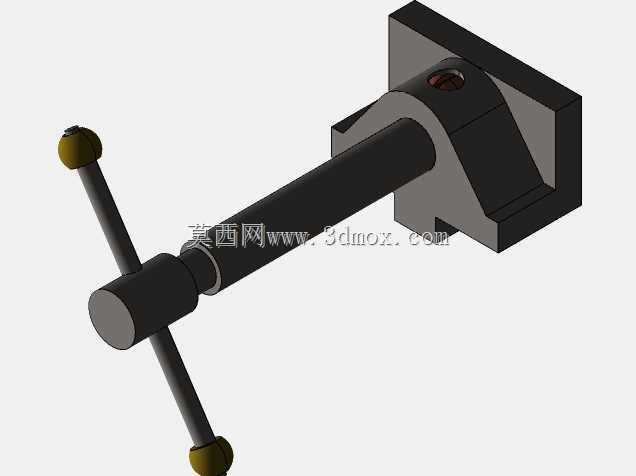

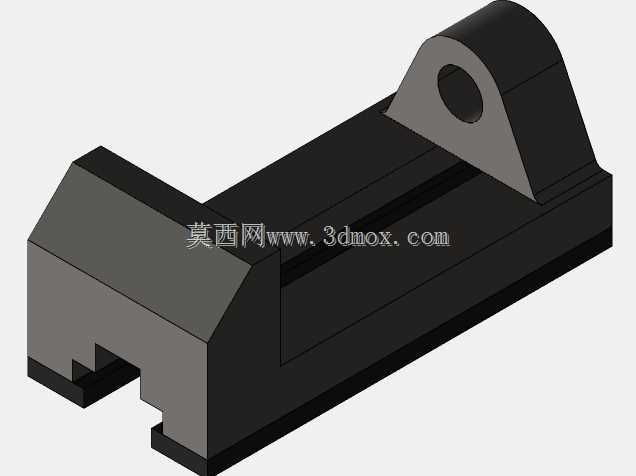

　　长期使用磨损后只需要更换钳口条就能恢复夹持精度，不需要更换整个钳身部件，能大幅降低工装的后期维护成本。操作手柄的两端设置了防滑金属端头，转动施力时不会出现打滑脱手的情况，手柄与丝杠的连接采用贯穿销钉固定，承受大扭矩夹紧时也不会出现手柄脱落的问题。从尺寸边界来看，整套台钳闭合状态下的总长度、总宽度、总高度都适配常规工位的操作空间，钳口张开到最大行程时，活动钳身的伸出长度也做了限位设计，不会因为过度张开导致丝杠从螺母副中脱出，避免工装损坏或者操作安全隐患。钳身的主体结构采用铸铁材质的等强度设计，壁厚分布兼顾了结构刚性和整体重量，固定钳身的夹持面与活动钳身的夹持面在全行程范围内都能保持平行，装夹方形、矩形零件时不会出现夹偏、夹不牢的问题，

　　针对圆形工件的装夹需求，钳口表面也做了交叉网纹滚花处理，能增大夹持摩擦力，即便是表面光滑的圆棒料，夹紧后进行锉削、钻孔、攻丝作业也不会出现工件转动的情况。在装配逻辑上，这套总成的零件拆分符合机械加工的工艺要求，固定钳身的导轨面与活动钳身的滑槽采用间隙配合，既能保证活动钳身滑动顺畅无卡滞，又能控制配合间隙避免夹持时出现钳口上翘的问题，丝杠的两端设置了轴向定位结构，转动丝杠时只会带动活动钳身做直线往复运动，不会出现轴向窜动影响夹持精度。这套结构除了用于生产现场的实际装夹作业，也非常适合作为机械制图、工装设计的教学案例，所有零件的配合尺寸、形位公差要求都能通过总成图直接读取，学习者可以通过拆解这套模型，理解丝杠传动的工作原理、

　　工装夹具的刚性设计思路、以及钳工工装的实际使用需求，避免设计出的工装出现刚性不足、操作不便、无法安装等脱离实际的问题。在设备选型适配方面，这套台钳的尺寸规格适合台式钻床、小型铣床的配套装夹使用，安装孔的孔距符合通用工装的安装标准，不需要额外加工转接板就能直接固定在设备工作台上，夹持力范围覆盖小型有色金属零件、钢制零件的轻切削加工需求，针对需要频繁装拆零件的作业场景，丝杠的导程设计也兼顾了夹紧速度和夹紧力，转动手柄一圈就能带动活动钳身移动合适的距离，不需要反复空转手柄浪费操作时间。
