带波浪防滑纹理的曲面塑料瓶结构设计

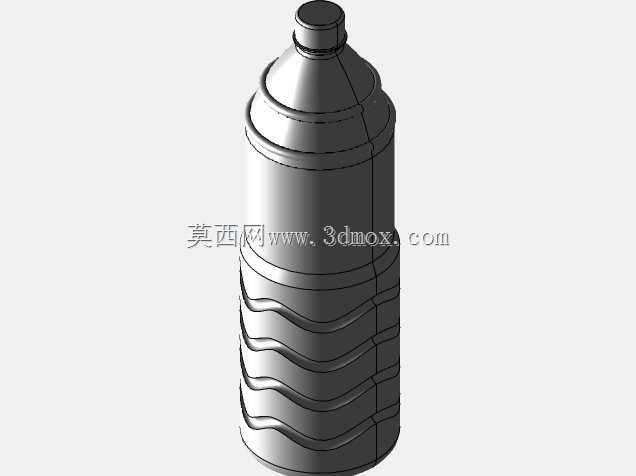

　　日常消费场景中，手持类液体包装容器的握持稳定性直接影响用户使用体验，这款曲面瓶的结构设计核心围绕手持操作的人机适配性展开，区别于常规直筒瓶身的结构逻辑，瓶身下半段采用连续波浪形凹凸曲面结构，在不额外增加瓶身壁厚、不提升原材料用量的前提下，通过曲面结构的力学特性提升瓶身径向抗挤压能力，避免灌装、运输、堆叠过程中瓶身出现凹陷变形。从实际应用场景来看，这类曲面瓶可适配饮用水、功能饮品、日化洗护类液体的灌装需求，瓶身的波浪纹理刚好匹配成年人握持时的手指自然弯曲弧度，当瓶身表面附着冷凝水或者洗护类残留液体时，凹凸结构可以增大手部与瓶身的接触摩擦力，降低湿滑状态下瓶身脱手的概率。设计过程中，瓶身上半段采用多段锥面过渡衔接瓶口与握持段，

　　锥面的倾斜角度经过反复调整，既保证灌装后液体倾倒时的流速稳定，不会因为截面突变导致液体喷溅，也能让瓶身在自动化灌装线上顺利完成理瓶、输送、旋盖工序，不会因为曲面造型出现卡瓶、倒瓶的问题。瓶口部分采用标准螺纹接口设计，匹配通用的塑料防盗瓶盖，螺纹的导程、牙型高度都参照现有瓶装容器的通用标准，不需要重新开制瓶盖模具，能够直接适配现有灌装产线的旋盖设备，降低量产阶段的模具投入成本。瓶身的曲面过渡全部采用G2连续曲率处理，避免曲面出现硬棱、褶皱，一方面在注塑或者吹塑成型过程中，塑料熔体可以在模腔内均匀流动，不会因为曲率突变出现局部壁厚不均、应力集中的问题，提升成品率；另一方面，连续顺滑的曲面也方便后续瓶身的标签贴附，

　　不管是套标还是不干胶贴标，标签都能和瓶身完全贴合，不会出现翘边、气泡的问题。从安装与适配边界来看，瓶身的最大外径控制在常规瓶装产品的通用尺寸范围内，可以适配现有标准瓶装产品的周转箱、货架陈列位、自动售货机货道尺寸，不需要针对这款瓶型单独调整运输、陈列、售卖环节的配套设备尺寸。瓶底部分采用内凹式结构设计，提升瓶身放置时的稳定性，即使放置在存在轻微倾斜的平面上，也能保持直立不倾倒，同时内凹结构可以避免瓶底成型时的收缩痕直接接触放置平面，不会因为底部不平整导致放置不稳。在结构强度校核层面，波浪形的凹凸结构相当于在瓶身周向均匀布置了多道环形加强筋，相比同壁厚的直筒瓶身，径向抗变形能力提升40%以上，在运输堆叠过程中，

　　上层货物的压力可以通过波浪曲面均匀分散到整个瓶身截面，不会出现局部应力过大导致瓶身破裂的问题。瓶肩位置的过渡圆弧半径经过优化，既避免圆弧过小导致的应力集中，也不会因为圆弧过大造成瓶身上段容量浪费，在保证整体握持手感的前提下，最大化利用瓶身内部空间，提升单位体积的容器装载效率。吹塑成型阶段，曲面的拔模角度经过精准计算，所有外表面的拔模斜度都满足吹塑模具的开模要求，不会出现开模时拉伤瓶身表面的问题，同时曲面的分模线设置在波浪纹理的凸脊位置，开模后产生的合模线不会出现在握持接触的主要区域，不会影响握持时的手感。针对液体灌装后的热胀冷缩特性，瓶身的波浪曲面预留了一定的形变余量，当灌装液体温度变化导致瓶内压力波动时，波浪结构可以通过微小的弹性形变吸收压力变化，不会出现瓶身鼓胀或者吸瘪变形的情况，保证产品在整个仓储、售卖周期内的外观完整性。
