桁架式负载试验承载框架结构设计

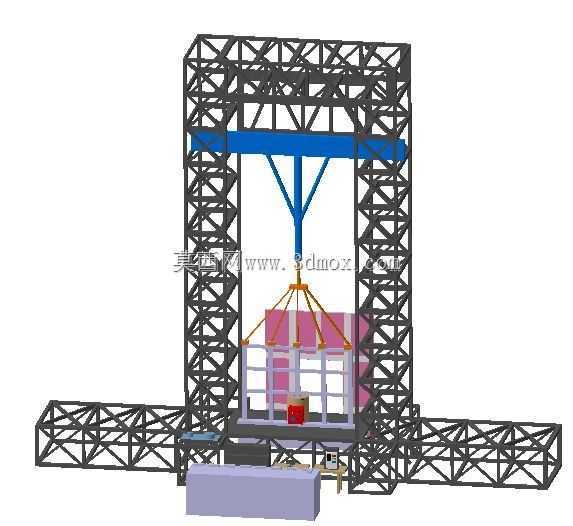

　　这套承载框架结构主要面向工业部件负载性能验证场景，常见于重型零部件、成组货载的静载、动载吊装测试环节，为测试过程提供稳定的刚性承载基准，避免测试过程中支撑结构形变干扰测试数据准确性。从结构布局来看，整体采用门型双立柱桁架搭配底部延展支撑梁的构型，两侧立柱采用格构式桁架设计，相比等截面实心立柱，在保证整体抗扭、抗弯刚度的前提下大幅降低结构自重，同时桁架杆件的镂空设计也便于现场安装时的吊装对位与后期维护检修。顶部横梁采用箱型截面设计，横跨两侧立柱顶端，中部预留吊装机构安装位，可适配不同规格的吊具、拉力传感器安装需求，横梁与立柱的连接节点采用高强度螺栓组拼接，节点处设置加强筋板分散应力，避免长期受载出现节点疲劳开裂。

　　底部支撑梁向门型框架两侧外伸，形成大跨度支撑底座，外伸段的长度经过倾覆力矩核算，保证在最大额定吊载偏置15%的工况下，整体结构不会出现侧翻风险，底座底面预留地脚螺栓安装孔，可与混凝土地基或钢制试验平台刚性连接，进一步提升整体稳定性。设计过程中优先考虑了载荷传递路径的合理性，吊点承受的垂直载荷通过顶部横梁均匀传递到两侧立柱桁架，再沿立柱杆件分散到底部支撑梁，最终通过地脚螺栓传递到地基，整个传力路径无应力集中突变区域，每段杆件的截面规格都经过受力仿真校核，在满足1.5倍安全系数的前提下尽可能优化杆件壁厚，避免不必要的材料冗余。框架中部的吊装挂点采用多索分载设计，四根吊索对称分布，可适配不同外形尺寸的被测载荷，

　　吊索与顶部吊具的连接采用铰接结构，可自动适应载荷起吊过程中的微小偏摆，避免吊索承受附加弯曲应力。框架下部设置有可调节的载物平台，平台采用框架式护栏结构，既可以在测试前临时放置被测部件，也可在静态加载测试时作为载荷的支撑基准，平台高度可根据测试需求沿立柱导轨调整，适配不同高度规格的测试对象。从安装边界来看，整体结构的宽度方向尺寸适配常规工业厂房的柱距要求，高度方向预留了足够的吊载行程，可满足常规尺寸工业部件的吊装测试空间需求，所有桁架杆件均采用标准化型材拼接，现场安装时无需复杂的焊接作业，仅通过螺栓连接即可完成整体组装，拆卸转运也较为便捷，可根据测试场地需求灵活移位。结构设计时还考虑了测试过程中的安全防护需求，

　　两侧桁架的外侧预留有安全护栏安装位，可在后期加装防护网，避免测试过程中部件脱落造成安全隐患，顶部横梁处预留有传感器走线槽，可方便吊装力传感器、位移传感器的线缆布设，避免线缆悬垂干扰测试作业。不同于常规起重设备的移动作业需求，这套框架为固定工位测试用途，因此在结构设计时更侧重长期受载下的结构稳定性与形变控制，格构式立柱的杆件排布经过拓扑优化，在受拉、受压侧合理分配杆件密度，保证在最大额定载荷下，顶部横梁的最大下挠量控制在跨度的1/1000以内，确保测试过程中吊点位置的位移精度满足测试要求。底部支撑梁的上表面预留有T型槽，可方便安装各类辅助测试夹具，适配不同类型被测部件的固定需求，无需额外焊接临时夹具，保护框架主体结构不受焊接损伤。
