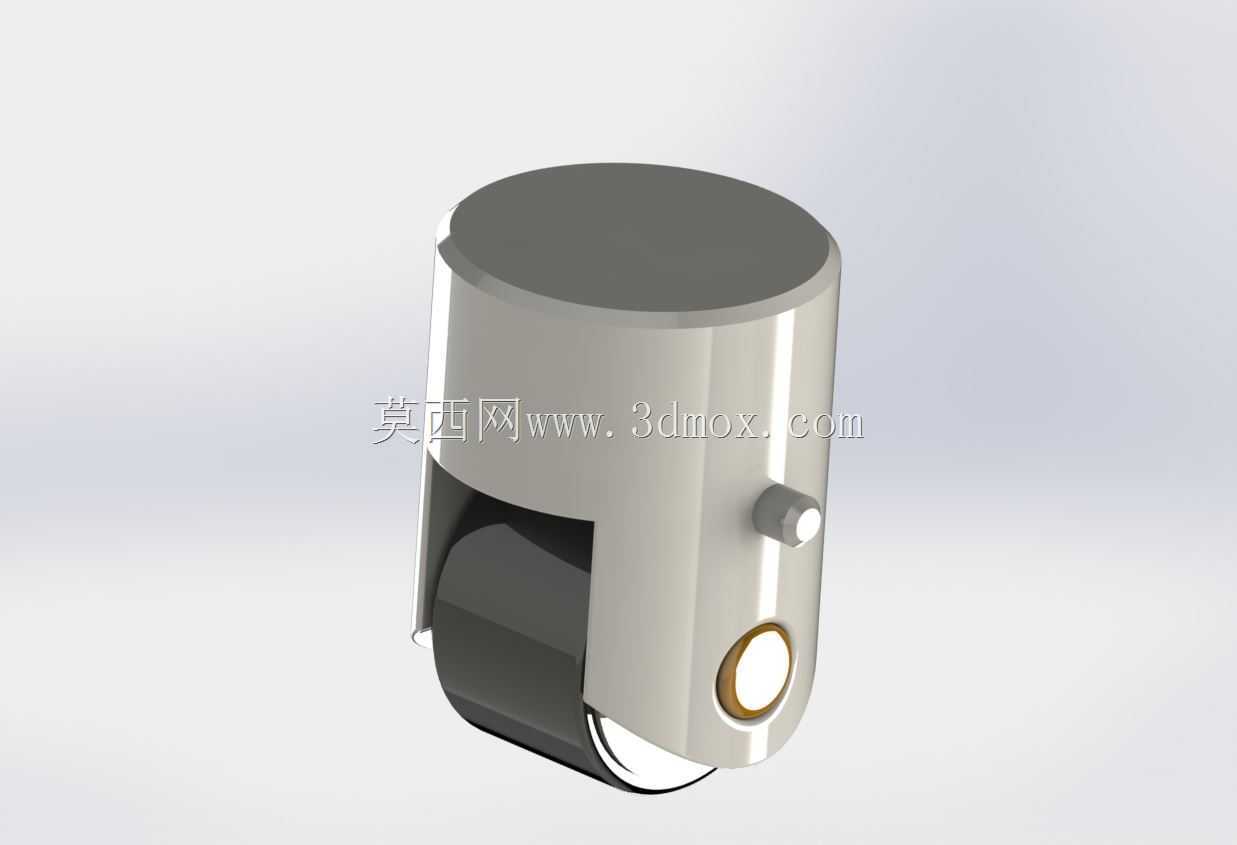

圆柱滚子式凸轮从动传动组件结构

　　在自动化装配线、包装机械、纺织设备以及内燃机配气机构这类需要实现旋转运动到直线往复运动精准转换的场景里，凸轮从动件是整套传动链路里直接决定运动精度与运行寿命的核心接触部件，本次呈现的这款带圆柱滚子的凸轮从动结构，正是针对中高速、中等载荷的连续往复工况做的结构优化设计。不同于传统平底或者尖顶式的从动接触结构，这款组件在接触端集成了可自由转动的圆柱滚子，将凸轮轮廓面与从动件之间的滑动摩擦转化为滚动摩擦，能大幅降低长期运行过程中的接触磨损，尤其适配凸轮轮廓线存在多段升程、回程切换，接触点线速度较高的使用场景，比如包装设备里的送料顶升工位、印刷设备的递纸机构，都能依靠这类结构减少接触副的磨损失效，延长整套凸轮机构的维护周期。从结构设计逻辑来看，这款从动件采用了一体式圆柱壳体作为承载主体，壳体外径做了统一的公差控制，能够直接适配设备安装板上的标准导向孔，不需要额外加装导向衬套就能实现直线往复运动的导向约束，壳体侧面设置的径向定位销孔，是用来和设备的往复推杆做周向固定，避免从动件在往复运动过程中出现自身转动，保证滚子始终与凸轮轮廓面保持正确的接触姿态，不会因为滚子偏斜造成接触应力集中。接触端的滚子采用了内嵌销轴的固定方式，销轴与壳体之间做了过盈压装配合，滚子内孔与销轴之间预留了合适的转动间隙，同时在滚子端面与壳体内壁之间设置了微小的轴向间隙，既保证滚子能够灵活转动，又不会出现轴向窜动带来的运动冲击，滚子的外圆轮廓做了微小的倒角处理，

　　避免和凸轮轮廓接触时出现边缘刮擦，哪怕凸轮安装存在微小的轴向位置偏差，也能保证接触应力均匀分布在滚子的有效接触宽度上。壳体尾部的环形嵌装结构，是用来预留润滑脂的存储空间，日常维护时可以通过这个位置加注润滑脂，润滑脂会顺着壳体内部的微小间隙渗透到滚子与销轴的转动配合面，以及壳体与安装导向孔的滑动配合面，不需要额外搭建复杂的集中润滑管路，就能满足中低速连续运行的润滑需求。从安装边界来看，这款从动件的主体圆柱段长度是根据常规设备安装板的厚度做的适配，当安装板厚度在15到25毫米区间时，壳体的导向段能够完全贯穿安装孔，保证往复运动过程中不会出现悬臂卡顿的情况，滚子的外伸长度经过测算，在最大升程位置时，滚子依然不会和壳体端面发生干涉，

　　在回程最低位置时，滚子也不会脱离凸轮的基圆轮廓，避免出现从动件失位跳档的问题。在实际选型适配的时候，需要注意这款从动件的接触载荷上限是和凸轮轮廓的曲率半径直接相关的，当凸轮轮廓的最小曲率半径大于滚子半径的1.5倍时，才能避免出现运动失真，同时壳体的外径公差推荐采用h7的精度等级，和安装孔的H8公差配合，既能保证滑动顺畅，又不会因为间隙过大造成运动过程中的横向晃动，影响传动精度。不同于分体式组装的从动件结构，这款一体式壳体的设计减少了额外的连接紧固件，整体刚性更好，在承受冲击载荷的时候不会出现连接松动的问题，比如在高速冲床的送料机构里，凸轮带动从动件做高频往复运动的时候，一体式结构的抗冲击性能要明显优于多零件拼接的结构，

　　能够有效降低运行过程中的振动噪音。另外在结构细节上，壳体的外圆表面做了精磨处理，表面粗糙度控制在Ra0.8以下，和导向孔配合的时候摩擦阻力更小，长时间运行也不会出现拉毛导向孔的问题，滚子的外圆表面做了淬硬处理，表面硬度能够达到HRC60左右，哪怕和凸轮轮廓长期接触，也不容易出现压痕或者点蚀，适配经过表面淬火处理的凸轮盘使用时，整套接触副的使用寿命能够达到滑动接触式从动件的3倍以上。在实际装配过程中，只需要将从动件从安装板的上方穿入导向孔，将侧面的定位销与传动推杆连接固定，调整好滚子与凸轮基圆的初始接触间隙，一般预留0.02到0.05毫米的间隙补偿热胀冷缩的量，就可以完成安装，不需要复杂的调整工装，对于设备组装和后期维护更换都非常友好，哪怕是产线的日常运维人员，也能在短时间内完成易损件的更换，减少设备停机的时间。
