曲柄连杆驱动往复式机械呼吸装置结构

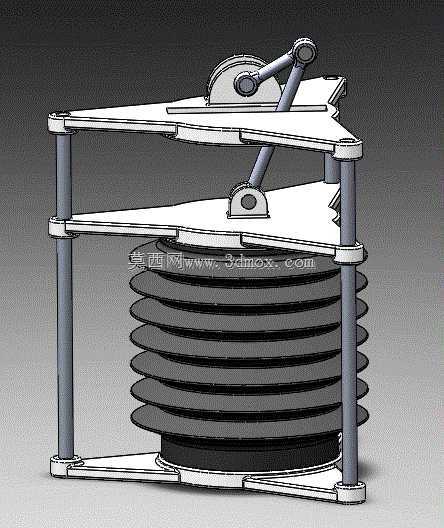

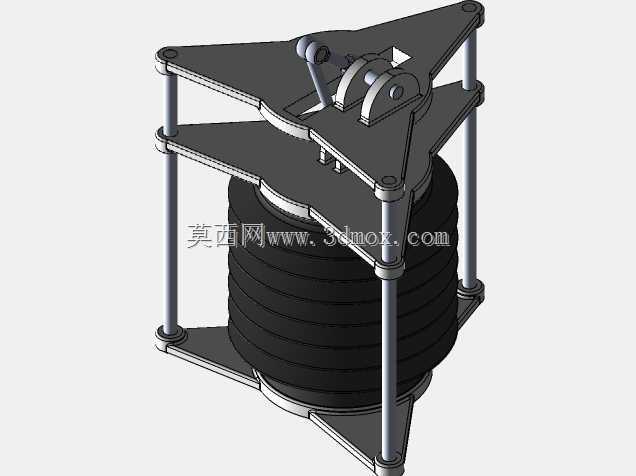

　　该装置核心采用曲柄连杆作为运动转换构件，将曲柄的连续回转运动转化为沿竖直导向方向的直线往复运动，驱动下部叠层式伸缩风箱完成周期性的容积变化，以此实现气体的吸入与排出动作，属于纯机械结构的流体输送类执行机构，可在无电控气源的场景下完成稳定的往复泵送作业。从实际应用场景来看，这类纯机械驱动的呼吸结构可适配小型试验台的气体循环供给、密闭空间的微量换气、教学演示类机械传动实训装置，也可作为小型负压发生单元配套在便携检测设备中，相比电控气泵类结构，其无需额外配置气路控制元件，运动规律完全由机械结构保证，运行可靠性更高，在存在电磁干扰的特殊工况下也能稳定作业。整套机构采用立式框架布局，三根沿圆周均布的导向立柱作为支撑基准，

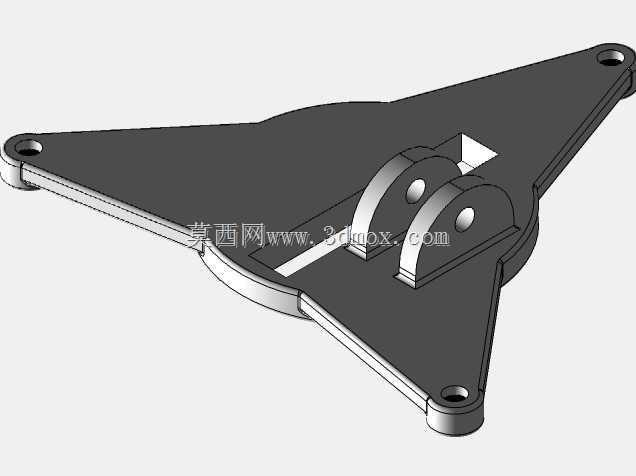

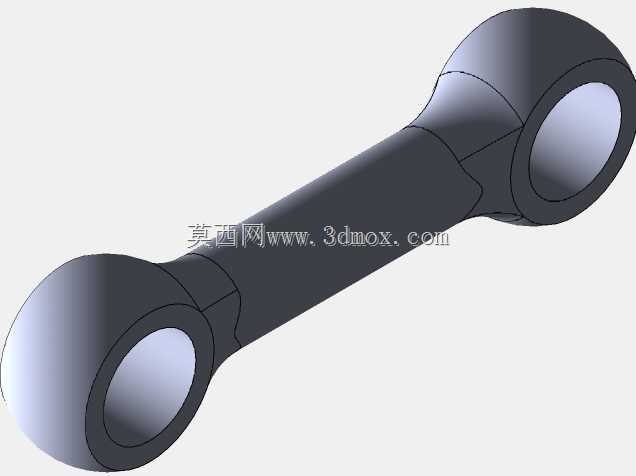

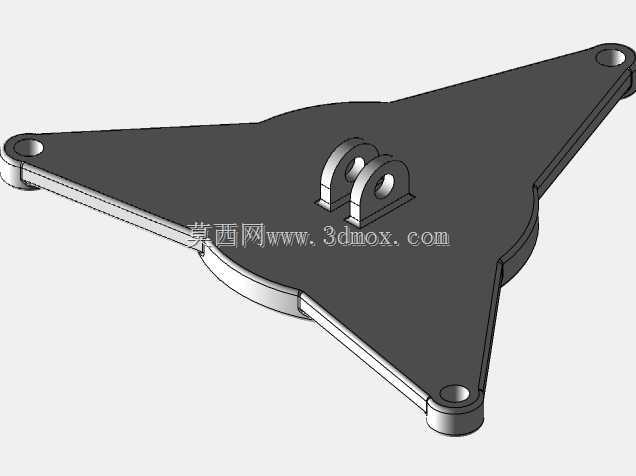

　　连接上下两层固定安装板与底部基座，立柱与各板件的连接采用轴肩定位加紧固件锁附的方式，保证整体框架的形位公差，避免运动过程中出现卡滞。上部的曲柄组件安装在顶层安装板的轴承座内，曲柄的回转中心与连杆的铰接点偏心距决定了下部风箱的往复行程，设计时可根据所需的泵送气量调整偏心距数值，偏心距越大，风箱单次伸缩的容积变化量越大，单位时间内的输送气量越高，同时需要匹配对应刚度的连杆构件，避免长行程下连杆出现失稳弯曲。连杆两端分别采用铰接结构与曲柄、中间动压板连接，铰接位置配置自润滑衬套，降低长期往复运动下的磨损量，中间动压板套装在三根导向立柱上，配合间隙控制在0.02-0.05mm区间，既保证上下滑动的顺畅度，又避免压板出现倾斜偏移，

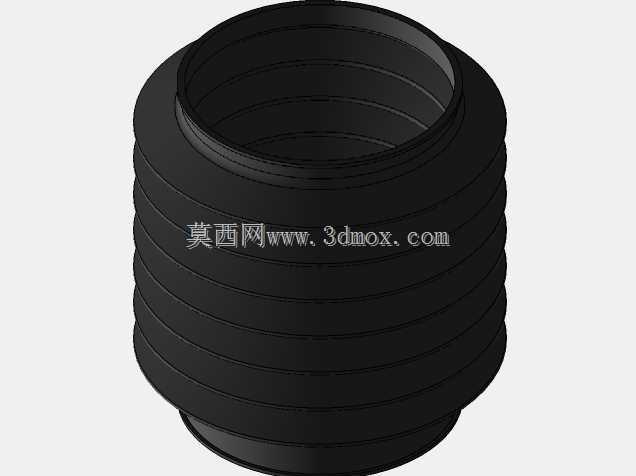

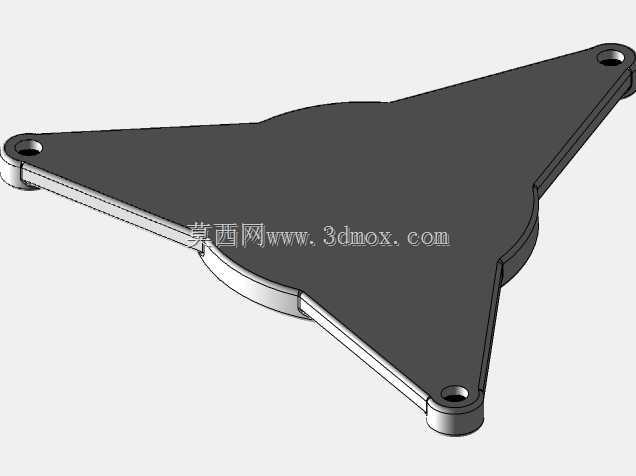

　　保证风箱受压时的受力均匀。下部的叠层伸缩风箱采用波纹式折叠结构，每层折边的圆弧过渡经过优化，避免伸缩过程中出现应力集中导致的材料疲劳，风箱上下两端分别与中间动压板、底部基座密封连接，基座上预留有气路接口，可根据实际使用需求配置进排气单向阀，实现定向的气体输送。从安装边界来看，整套机构的安装基准为底部基座的下平面，基座上预留有四个均布的安装通孔，可通过螺栓直接固定在安装台面或配套设备的机架上，安装时需要保证曲柄回转轴线与导向立柱的平行度公差在0.1mm/m以内，避免运动过程中出现附加侧向力加剧构件磨损。设计过程中优先对曲柄连杆的运动学特性进行校核，确认连杆在整个运动行程中不存在死点卡滞问题，同时核算风箱压缩到最小行程时的剩余容积，

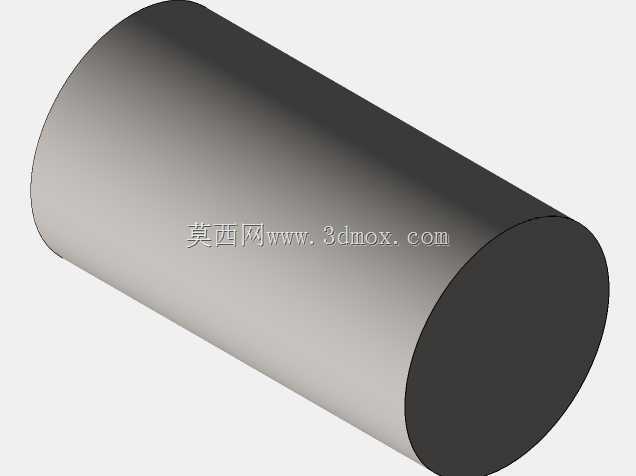

　　保证容积效率满足使用要求；导向立柱的直径选型需要根据动压板与风箱的运动重量确定，保证足够的抗弯刚度，避免高速往复运动时出现结构共振。风箱的材质可根据输送介质的特性选择，常规空气环境下采用耐折橡胶或PVC材质即可，若输送带有腐蚀性的气体，可更换为聚四氟乙烯类耐腐材质，对应的折边厚度需要根据材质的柔韧度调整，保证伸缩动作的顺畅。整套机构的运动输入可通过手轮直接驱动曲柄，也可配套低速电机带轮传动实现连续自动运行，两种驱动方式的接口在曲柄轴端做了统一设计，无需额外改动主体结构即可完成切换，适配不同的使用场景。在结构细节上，各铰接点的润滑通道做了预留设计，可定期加注润滑脂延长构件使用寿命，导向立柱表面做硬化处理，降低滑动摩擦带来的表面损耗，所有外露的金属构件均做氧化防锈处理，适配多尘、潮湿的常规工业作业环境。
