抱杆式卫星天线安装固定支撑结构

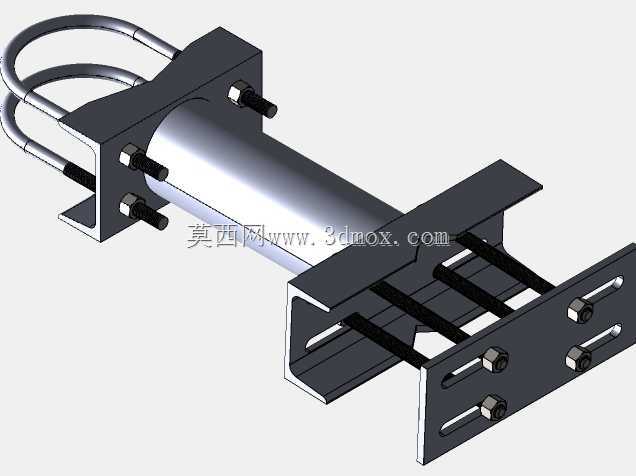

　　这类支撑结构主要服务于户外通讯信号接收场景，常见于民用住宅屋顶、野外基站侧方、偏远区域信号补点、海事作业岸基点位的卫星天线安装作业，核心作用是为抛物面或平板式卫星接收天线提供稳定的安装基准，抵消户外强风、温差形变、长期震动带来的位移偏差，保证天线对准卫星的方位角、俯仰角不会出现偏移，避免信号接收中断或信噪比下降。从结构功能来看，整套支撑件分为两个核心连接区段，一端是抱杆夹持段，采用双U型抱箍配合槽钢压块的结构，能够适配一定直径范围内的圆形立杆，不需要在原有立杆上打孔焊接，仅通过螺栓预紧力就能实现抱紧固定，安装时不需要动火作业，适配野外无供电场景下的快速装配，抱箍与立杆接触的位置可以加装橡胶防滑垫，

　　增大摩擦力的同时避免镀锌立杆的防腐层被压伤破损，延长户外使用寿命。另一端是天线安装承载段，采用带长腰孔的折弯钢板作为安装面，长腰孔的设计允许天线在安装时进行小范围的方位微调，不需要反复松脱全部螺栓就能调整对准角度，降低现场调试的操作难度，承载段和抱杆夹持段之间通过横向圆管进行刚性连接，圆管两端分别插入两侧槽钢的定位孔后采用螺栓锁止，连接强度能够满足常规尺寸卫星天线的抗风载荷要求，在12级瞬时风力下不会出现结构屈服变形。设计过程中优先考虑了户外安装的容错性，所有连接螺栓均采用标准外六角规格，现场施工仅需要普通开口扳手就能完成全部装配，不需要特殊定制工具；各钣金件的折弯圆角均做了钝化处理，避免安装过程中割伤施工人员的手部；

　　所有钢制零部件表面均做了热浸镀锌处理，能够适应沿海高盐雾、内陆高湿度、北方低温冻融等不同户外环境，不会出现短时间内锈蚀失效的问题。安装边界方面，抱箍适配的立杆直径覆盖常见的通讯杆、路灯杆、自制钢管立杆范围，不需要额外定制过渡连接件；天线安装面的孔位间距匹配主流民用及小型工程用卫星天线的背部安装孔距，不需要对天线本体进行二次打孔改造；整套结构的横向伸出长度经过载荷校核，既保证天线安装后不会和立杆上的其他设备产生干涉，又控制了悬臂长度带来的弯矩载荷，避免长期受力后连接部位出现疲劳变形。实际施工时，先将抱箍段预装在立杆的预设高度位置，暂时不锁死螺栓，调整整体结构的水平度后再将天线固定在承载段安装面上，配合信号测试仪微调天线角度，

　　待信号强度达到要求后，依次锁死所有连接螺栓的防松螺母，部分大风区域还可以在结构和立杆之间加装斜拉钢丝，进一步提升整体抗风稳定性。整套结构没有复杂的传动或活动部件，长期使用过程中仅需要每年定期检查螺栓预紧力即可，维护成本极低，能够适配不同场景下的卫星天线快速安装需求，替代传统需要现场焊接的定制支架，大幅缩短现场施工周期。
