180度限位部分开启式合页铰链结构

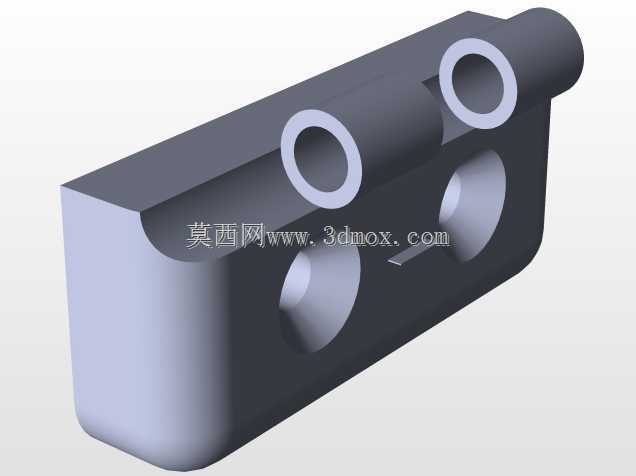

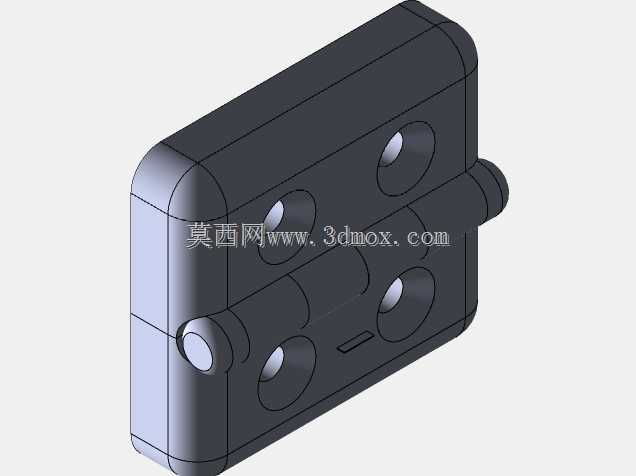

　　在各类工业柜体、小型设备舱门、检修防护门的结构设计场景中，铰接连接件的开合角度限制往往是容易被忽略但直接影响使用体验的细节，常规无限位铰链在开启时容易出现门板过度翻转磕碰相邻设备、拉扯内部走线的问题，这款限位式铰链正是针对这类场景做的定向结构设计。从实际使用需求出发，该铰链的核心功能是将门板的开合行程严格限制在180度范围内，当门板转动至与安装面齐平的全开位置时，铰链内部的限位结构会形成刚性止挡，避免门板继续向后翻转，既能够保证门板全开状态下的操作空间充足，也能杜绝过度开合带来的结构损坏、走线拉扯风险。从结构设计逻辑来看，这款铰链采用对称式双页片基体结构，两个页片分别对应固定侧与活动侧的安装面，页片上预留的四个沉头安装孔位，

　　能够适配常用的沉头螺钉安装，安装后螺钉头部完全沉入页片表面，不会出现凸起刮蹭门板或操作人员的问题；页片边缘做了统一的圆角过渡处理，没有尖锐的机加工棱角，在安装调试和日常使用过程中能够减少磕碰划伤的风险。铰接部位采用同轴双销轴的对称布局，相比单销轴结构，双销轴的受力分布更均匀，在门板频繁开合的工况下，铰接部位的磨损量更小，长期使用的旷量控制表现更好，能够有效延长铰链的使用寿命。限位结构集成在铰接段的内部，没有额外突出的外置限位块，整体结构紧凑，安装后不会在页片外侧形成多余的凸起结构，适配对外观整洁度有要求的设备外装场景。从安装边界来看，这款铰链的页片厚度控制在常规五金铰链的通用尺寸范围内，安装时不需要在门板或框架上做额外的沉槽避让，

　　直接贴合安装面锁紧螺钉即可完成固定，对安装面的加工精度要求较低，普通的铣削平面甚至裁切后的金属板材平面都能满足安装要求；铰接转动部位的外径尺寸经过优化，在保证结构强度的前提下尽可能缩小了转动半径，安装时两个页片之间的预留间隙只需要满足转动避让即可，不会占用过多的门板与框架之间的安装空间。在实际选型适配过程中，这类带角度限位的铰链尤其适合安装空间紧凑、门板后侧布置有线缆、气路管路的设备场景，比如小型电气控制柜的侧检修门、自动化设备的防护舱门、实验室小型设备的观察门，180度的全开角度能够完全露出设备内部的操作空间，方便检修人员进行内部元件调试、耗材更换等操作，同时内置的限位结构不需要额外在门板或框架上加装外置的限位挡块，

　　能够简化整体门板结构的设计流程，减少额外的零件加工与安装工序。从结构强度设计角度，页片基体采用等厚的实体结构，铰接部位的销轴与页片的配合面做了足够的接触长度设计，能够承受常规中小型门板的自重载荷，在门板自重不超过常规工业柜门阈值的工况下，长期开合使用不会出现页片变形、销轴松脱的问题；页片上的安装孔位间距经过标准化设计，能够适配市面上多数同规格铰链的安装孔距，在旧设备的铰链替换场景中，不需要重新在门板或框架上打孔，直接替换原有同尺寸铰链即可，能够降低设备维护的改造成本。在三维建模过程中，这类铰链的结构需要重点关注铰接部位的转动配合间隙，既要保证转动过程顺畅无卡滞，也要控制合理的配合公差，避免间隙过大导致门板安装后出现下垂、旷量过大的问题；限位结构的止挡面需要做足够的接触面积设计，避免长期止挡冲击出现局部变形，导致限位角度出现偏差；沉头安装孔的锥度尺寸需要匹配对应规格沉头螺钉的头部尺寸，保证安装后螺钉头部与页片表面完全齐平，不会出现凸起或凹陷过大的问题。
