带法兰连接端的主轴花键轴结构设计

　　在机床主轴传动、重载工程机械动力传递、汽车变速器动力输出这类需要高同轴度、大扭矩传递的工况里，花键轴是绕不开的核心传动零件，这次完成的带法兰端主轴花键轴，就是针对需要刚性法兰连接的传动场景做的结构设计。先从安装边界说起，整个轴件的法兰端为安装基准面，法兰端面加工有均布的连接沉孔，用于和动力输入端的轮毂端面做刚性贴合，安装时需要保证法兰端面与轴中心线的垂直度公差控制在0.02mm以内，避免高速转动时出现端面跳动引发的振动。轴身的花键段采用矩形花键结构，相比渐开线花键，矩形花键的定心精度更易通过磨削保证，适合主轴这类需要反复滑移、同时传递大扭矩的场景，花键的齿侧间隙控制在0.03-0.05mm，既保证滑移时的顺畅度，又不会因为间隙过大在正反转切换时产生冲击噪音。

　　从功能特性上看，这个轴件的法兰端和花键段之间做了过渡轴颈设计，过渡位置采用圆角过渡，避免应力集中，因为在频繁启停、正反转的工况下，轴径突变的位置是应力集中最容易引发疲劳断裂的区域，圆角半径根据轴径差设置为3mm，同时做表面滚压强化处理，提升轴的疲劳强度。花键段的末端做了倒角导向，方便装配时和配套的花键毂顺利导入，不会刮伤花键齿面。整个轴的材质选用40Cr调质处理，调质硬度控制在220-250HBW，花键齿面做高频淬火处理，淬火硬度达到HRC48-52，保证齿面的耐磨性，同时芯部保持足够的韧性，能够承受冲击载荷。

　　设计思路上，一开始也考虑过采用渐开线花键来提升承载能力，但结合应用场景——配套的是普通卧式车床的主轴传动箱，车间维护时需要经常拆装滑移齿轮，矩形花键的加工和修配更方便，普通的磨床就能完成花键齿的精加工，后期维护成本更低。法兰端的连接孔位置度严格按照GB/T 1184的K级公差控制，保证和输入端连接时的同轴度，避免因为安装偏差导致轴承受附加径向力，缩短轴承使用寿命。轴上还预留了两个轴承安装轴颈，轴颈的尺寸公差按照k6级加工，和滚动轴承的内圈过盈配合，保证轴承安装后不会出现跑内圈的问题，轴承安装轴颈和花键段、法兰端的同轴度公差控制在0.01mm以内，保证整根轴转动时的径向跳动在允许范围内。

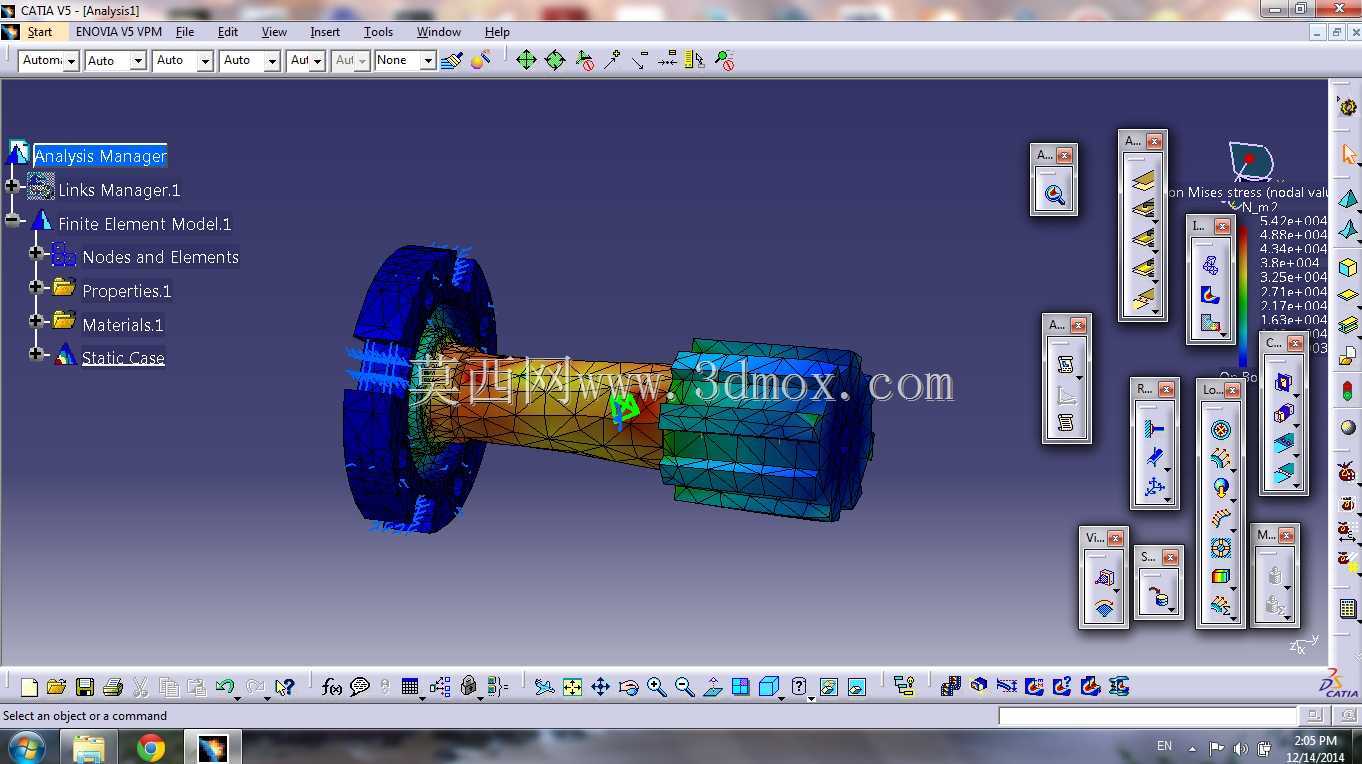

　　实际应用中，这类带法兰的主轴花键轴除了机床主轴箱，还能用在农业机械的动力输出轴、重型输送机的驱动轴位置，法兰端的设计可以方便地和联轴器、驱动轮毂做刚性连接，相比光轴靠键连接的方式，花键连接的接触面积更大，单位面积承受的压应力更小，能够传递的扭矩比同直径的平键连接高30%以上，同时花键连接的导向性更好，适合需要齿轮滑移换挡的传动结构。设计时也做了有限元受力分析，在额定扭矩1200N·m的工况下，轴的最大应力出现在花键齿根位置，应力值为185MPa，远低于40Cr调质后的许用应力，安全系数达到2.2，满足重载工况的使用要求。轴的总长控制在安装空间允许的范围内，法兰端的外径比相邻轴承座的内孔小5mm，方便装配时整根轴从轴承座一端穿入，不需要额外拆分箱体结构，提升装配和后期维护的效率。花键的齿顶和齿根都做了微小的圆角处理，避免热处理时出现应力集中导致的裂纹，同时也能减少滑移时的齿面磨损，延长零件的使用寿命。
