带有限元分析结果的孔眼连接承重构件

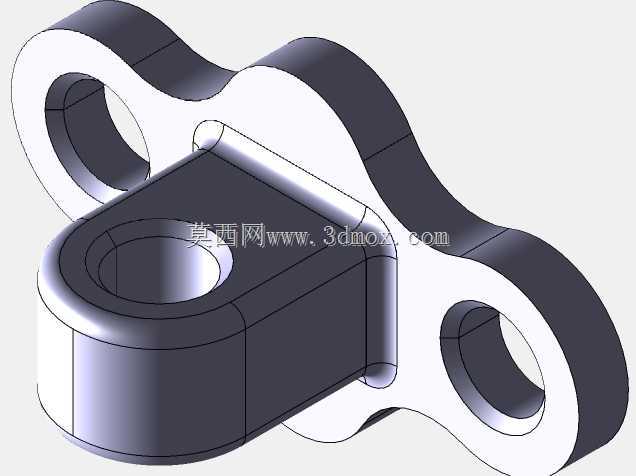

　　在起重吊装、物料转运、设备挂载这类需要可靠传力的作业场景里，孔眼类连接件是整个受力链路里最容易被忽略却又决定整体安全冗余的核心零件，很多现场出现的脱钩、断裂事故，追根溯源都是孔眼部位的应力集中没处理到位，或是安装配合间隙留得不合理导致的偏载磨损。日常做结构设计时，这类带孔的承力件不能只按理论静载荷算安全系数，得结合实际作业里的动载冲击、偏载受力、长期磨损的工况来调整结构细节。这个孔眼构件的整体造型采用了对称式的弧形过渡设计，上端的通孔是核心的受力连接位，用来穿装销轴或者连接螺栓，和配套的吊耳、拉杆端部做铰接配合，下端的延展翼面是和被挂载部件的贴合安装面，两个翼面的平面度公差需要控制在合理范围，避免安装后出现附加的弯曲应力。

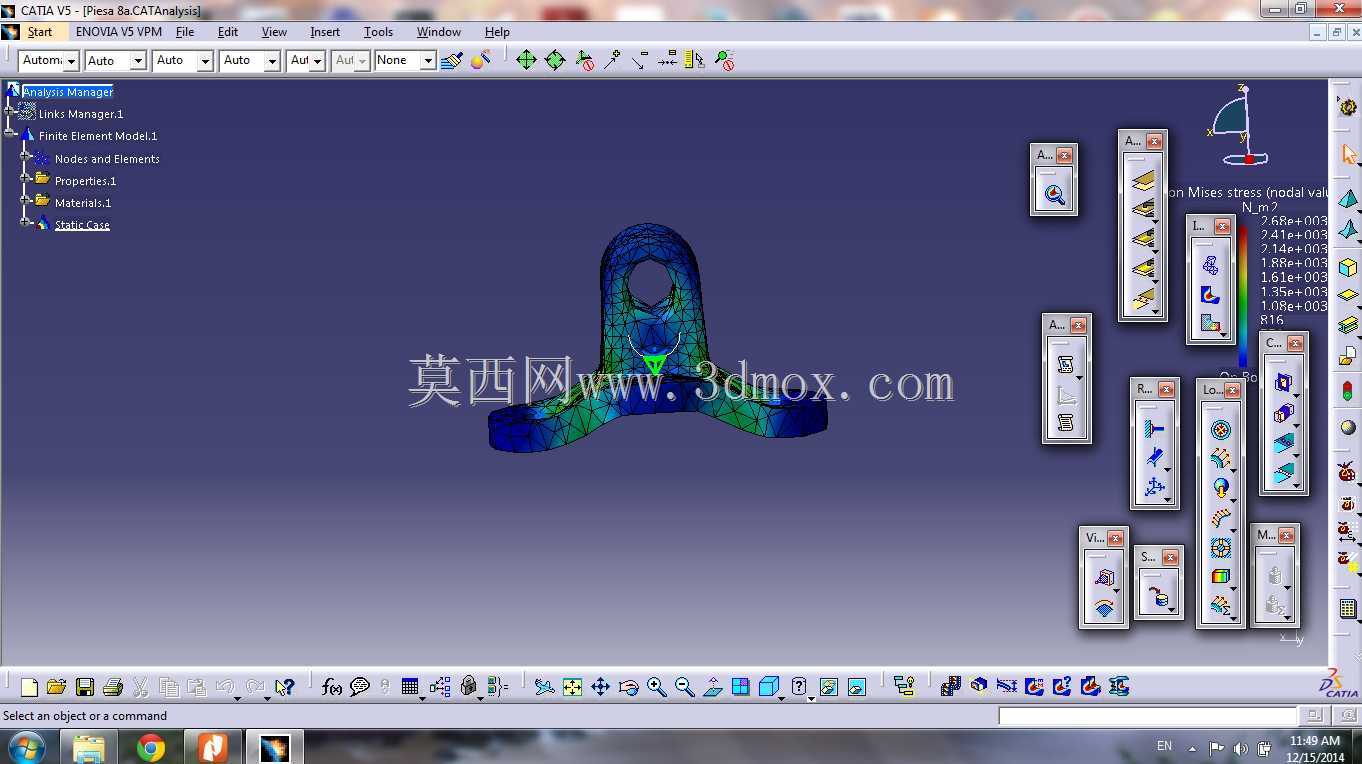

　　从有限元分析的应力云图能看出来，设计阶段特意在孔壁和下端翼面的衔接位置做了大圆角过渡，没有留直角突变的结构，就是为了分散孔边的集中应力——很多新手做这类零件时容易直接在孔下方切直角，实际加载后这个位置的应力会比均值高2到3倍，很容易在长期交变载荷下出现疲劳裂纹。做尺寸规划的时候，上端通孔的直径要和配套销轴的直径保持合理的间隙配合，间隙不能太大，否则吊装时会出现明显的晃动冲击，加速孔壁的磨损；也不能太小，不然现场安装时很难对位，尤其是户外作业有锈蚀、沾附泥沙的情况下，过小的配合间隙会直接导致装拆困难。下端两个安装翼面的孔位（如果是螺栓固定的话）中心距要和被连接件的安装孔位严格匹配，同时翼面的厚度要根据额定载荷下的剪切、弯曲应力来核算，

　　不能为了减重盲目削薄厚度，不然翼面变形会导致整个连接件的受力状态偏离设计预期。实际应用里，这类孔眼构件会用在车间的天车吊具末端、工程机械的拉杆连接位、输送线的挂架承重节点，甚至一些户外塔架的缆风绳连接端，不同场景下的载荷特性不一样：如果是用在频繁启停的起重场景，要重点校核孔壁的挤压应力和构件的疲劳寿命，材料一般选综合力学性能较好的中碳钢，必要时做调质处理提升强度；如果是用在静态挂载的固定场景，可适当降低材料的强度要求，但也要保证足够的抗锈蚀能力，避免长期户外使用出现截面锈蚀削弱承重能力。建模过程里，除了基础的实体结构建模，同步做的有限元分析能直观看到不同加载角度下的应力分布，比如当拉力方向和构件中心轴线存在15度偏角的时候，

　　孔壁一侧的应力会明显升高，这时候就能对应调整孔边的倒角大小、过渡圆弧的半径，把最大应力控制在材料许用应力的安全范围内。另外还要考虑安装边界的限制，构件的整体宽度不能超过配套安装位的开口尺寸，上端孔的中心到下端安装面的距离要保证销轴安装后不会和周边结构发生运动干涉，尤其是铰接转动的时候，要留出足够的摆动空间，避免动作过程中出现卡滞或者结构碰撞。很多现场维护人员容易忽略孔眼部位的磨损检查，其实每次作业前都应该查看孔壁的磨损量、过渡位置有没有出现细微裂纹，当孔壁的磨损量超过原直径的5%时，就应该及时更换构件，不能继续带隐患使用，这也是设计阶段需要在图纸上标注磨损极限的原因，给后期维护提供明确的判定标准。
