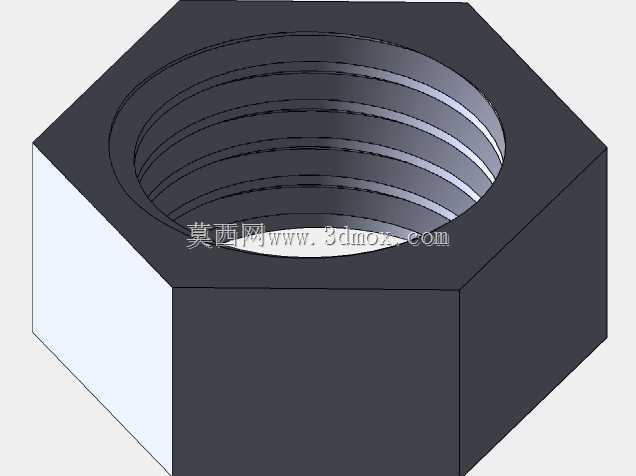

M8细牙薄型外六角紧固螺母结构

　　在各类机电设备装配、工装夹具搭建、小型自动化模组组装的场景里，这类细牙薄六角螺母的使用频率远高于常规标准厚螺母，尤其是在安装轴向空间受限的位置，薄型螺母的高度优势能直接避免连接件突出干涉，不用额外对螺栓端部做截短处理，减少现场装配的二次加工工序。做结构设计时选这类螺母，首先要匹配对应螺栓的螺纹规格，细牙螺纹的螺距更小，螺纹自锁性能比粗牙更好，在承受振动载荷的连接部位不容易出现松脱，不需要额外增加防松垫圈也能维持足够的锁紧力，当然如果是冲击载荷较大的工况，还是要配合防松胶或者止动垫片使用，但常规的静态连接、低速运动部件的固定场景，单靠细牙螺纹本身的锁紧特性就足够满足使用要求。从外形结构来看，六角外形是紧固件里最通用的扳拧适配结构，

　　不管是用开口扳手、套筒扳手还是活动扳手都能顺利施加扭矩，不需要特殊的定制工装，现场装配和后期维护的通用性极强，外六角的对边尺寸做了标准化控制，和同规格的常规厚螺母扳手尺寸完全通用，装配时不用更换工具，能提升流水线的装配效率。内螺纹的加工精度直接影响连接可靠性，建模时要注意螺纹牙型的公差配合，内螺纹的中径尺寸要控制在合理公差带内，过松会导致连接间隙大、受力后容易滑牙，过紧则会出现拧入困难、螺纹咬合拉伤的问题，实际生产中这类螺母一般采用冷镦工艺成型毛坯，再攻丝完成内螺纹加工，表面根据使用场景做发黑或者镀锌处理，发黑处理的螺母多用于室内干燥环境的设备装配，镀锌处理的则能应对一定的潮湿腐蚀场景，比如户外小型设备、卫浴周边的结构固定。

　　安装边界方面，这类薄螺母的轴向高度比标准M8六角螺母低近一半，在做堆叠锁紧、或者连接部位的被连接件厚度较薄时，螺栓露出螺母的长度不会过长，不会和周边的运动部件、走线槽或者外壳结构产生干涉，很多做小型3D打印机框架、桌面级自动化测试工装的设计人员，都会优先选这类薄型六角螺母来做型材和板材的连接固定，既能保证足够的连接强度，又能压缩整体结构的外形尺寸，避免紧固件突出影响设备的外观整洁度。在做三维建模的时候，不能只做外形的拉伸切除，要把内螺纹的牙型结构准确还原，一方面是方便后续做装配干涉检查，确认螺纹啮合长度是否满足受力要求，另一方面也能直接导出工程图用于生产加工，不用后期再补画螺纹标注；六角的棱边要做微小的倒角处理，

　　既符合实际生产的工艺要求，避免冷镦成型时出现毛刺飞边，也能在装配时更容易对准扳手，减少拧螺母时的卡滞问题。实际选型时要注意，这类薄螺母的锁紧受力面是两端的环形端面，建模和加工时都要保证两端面的平行度，以及端面和螺纹轴线的垂直度，否则锁紧时会出现偏载，导致螺纹受力不均，长时间受力后容易出现螺纹变形或者连接松脱的问题；如果是用于导电连接的部位，还要注意螺母的表面处理层不能有绝缘涂层，保证连接部位的导电连续性，不过这类常规五金螺母一般不用于大电流的导电连接，更多是纯机械结构的紧固作用。在很多非标设备的薄板连接场景里，被连接件的厚度往往只有2到3毫米，用标准厚螺母的话，螺栓需要预留更长的拧入长度，很多时候螺栓端部会穿过螺母后突出一大截，不仅容易刮伤操作人员，还会占用额外的设备内部空间，这时候换用这种薄型六角螺母，就能在保证螺纹啮合圈数满足受力要求的前提下，最大限度降低螺母的轴向占用空间，让整体结构更紧凑。另外在做双螺母防松的结构里，也常用一个厚螺母搭配一个薄螺母的组合，薄螺母作为副螺母先拧紧，再拧紧厚螺母，利用两个螺母之间的对顶力消除螺纹间隙，达到防松的效果，这时候薄螺母的高度优势也能体现出来，不会让两个螺母堆叠后的总高度过高。
