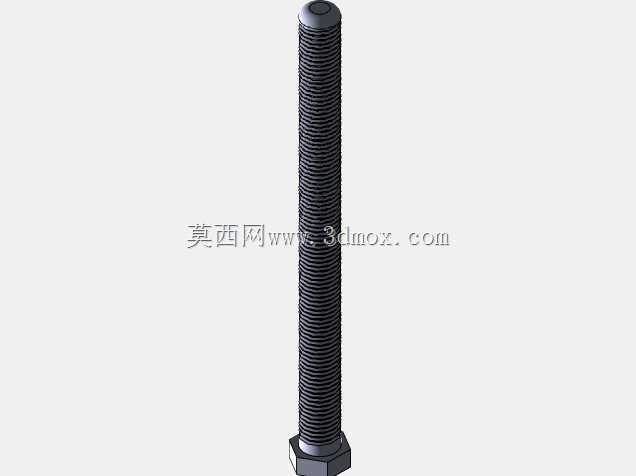

M8细牙外六角长杆圆角端螺栓

　　在各类机械结构的连接装配场景中，紧固件的选型直接决定了整套机构的运行可靠性与装配维护便捷性，这款细牙外六角长螺栓的设计，正是针对需要长行程连接、高精度锁紧的工况开发。从实际应用场景来看，这类螺栓常出现在自动化生产线的型材框架拼接、3D打印设备的轴系固定、工装夹具的位置调节、输送线的导轨安装等场景中，尤其是需要穿过多层叠装构件、或者需要预留调节余量的连接位置，普通长度的螺栓无法满足穿装要求，而这款总长100mm的杆身设计，能够适配总叠厚在80mm以内的多层构件连接，预留足够的螺纹啮合长度同时避免螺杆末端过长干涉周边运动部件。

　　从功能特性上看，这款螺栓采用M8×1.0的细牙螺纹设计，相比同规格粗牙螺纹，细牙的螺距更小，螺纹升角更低，自锁性能更优异，在承受振动、交变载荷的工况下不容易出现松脱，不需要额外增加过多防松结构就能满足长时间运行的锁紧要求，同时细牙螺纹的牙型更小，对薄壁构件的螺纹损伤更小，适合在薄板类零件、铝合金型材这类强度相对较低的基材上使用，不会因为拧入时的应力集中破坏基材螺纹。螺栓头部采用对边12mm的标准外六角结构，适配常规的12mm开口扳手、套筒扳手、电动拧紧工具，不需要特殊定制工具就能完成装配和拆卸，现场维护的通用性极强。螺杆末端设计了2mm的圆角端，而非传统的平端或者尖端，这个细节设计在实际装配中作用明显：穿装螺栓时，圆角端能够顺利对准被连接件的安装孔，不会因为螺杆端面的毛刺、尖角刮伤孔壁，尤其是在穿过多层带同轴度误差的安装孔时，圆角的导向作用能大幅降低穿装难度，避免硬敲螺栓导致螺纹变形；同时圆角端不会在安装完成后划伤操作人员或者周边的管线、线束，在设备内部走线密集的位置，这个细节能减少很多后期的安全隐患。

　　从设计思路层面，这款螺栓的建模完全遵循机械紧固件的实际加工逻辑，杆部的螺纹采用真实的螺旋扫描特征构建，而非简单的贴图示意，螺纹牙型的角度、牙顶间隙、收尾段的退刀结构都符合普通螺纹的国家标准，在做虚拟装配、运动干涉检查时，能够真实反映螺纹啮合的实际状态，不会出现建模误差导致的装配干涉误判。六角头部的倒角、头部与杆部的过渡圆角都按照实际冷镦加工的工艺特征设计，过渡位置的圆角能够避免螺栓头部与杆部连接位置的应力集中，在承受较大拉紧力的时候，不会在应力集中位置出现断裂失效，这个细节也是很多新手建模时容易忽略的点，很多非专业的螺栓模型会把头部和杆部做成直角连接，实际生产中这种结构的螺栓在受拉时很容易在转角位置断裂。

　　关于安装边界，这款螺栓的六角头部厚度符合M8外六角螺栓的标准厚度，安装时需要在被连接件表面预留不小于13mm的扳手操作空间，避免扳手无法套入头部；螺杆部分的公称直径为8mm，适配的安装孔推荐加工为8.5-9mm的通孔，过孔过小会导致穿装困难，过孔过大则会影响连接的定位精度，容易出现连接错位。螺纹部分的有效啮合长度建议不小于8mm，也就是拧入内螺纹件的深度至少达到一个公称直径的长度，才能保证足够的连接强度，如果是拧入铝合金、塑料这类软质基材，啮合长度需要增加到12-16mm，避免螺纹滑牙。由于杆身长度达到100mm，安装时需要注意螺杆的垂直度，尤其是长孔穿装时，倾斜拧入很容易导致螺纹咬死，建议穿装时先手动拧入2-3牙确认螺纹对正，再用工具拧紧，拧紧扭矩参考M8细牙螺栓的标准扭矩，针对8.8级强度等级的螺栓，推荐拧紧扭矩在22-28N·m区间，根据基材的强度适当调整，避免扭矩过大导致螺杆断裂或者基材螺纹损坏。

　　在三维建模的实际使用中，这款螺栓模型可以直接导入各类装配体中，不需要额外修改就能完成螺栓连接的虚拟装配，也可以基于这个模型衍生出不同长度、不同表面处理的同系列螺栓模型，只需要调整杆身长度参数就能快速生成适配不同工况的型号，大幅提升结构设计的效率。很多设计人员在做设备建模时，经常会忽略紧固件的细节建模，用简化的圆柱体代替螺栓，导致后期做BOM统计、装配工艺模拟时出现很多偏差，而符合实际工艺特征的螺栓模型，能够让整个装配体的设计精度更高，在做工程图导出、装配动画制作、干涉检查时都能更贴近真实的设备状态，减少从设计到生产转化过程中的误差。
