一米行程3D打印机X轴线性传动组件

　　在桌面级及小幅面工业级FDM3D打印设备的迭代过程中，X轴作为承担挤出机构横向往复运动的核心传动单元，其运行精度、结构刚性与行程冗余直接决定了设备可支持的最大成型幅面，以及长时间连续打印过程中的层纹一致性。这套一米行程的X轴传动结构，主要面向需要拓展大尺寸成型幅面的3D打印设备开发场景，可适配单挤出、双挤出等不同重量的热端安装模组，满足大尺寸文创模型、工业手板、定制化工装治具的打印作业需求。

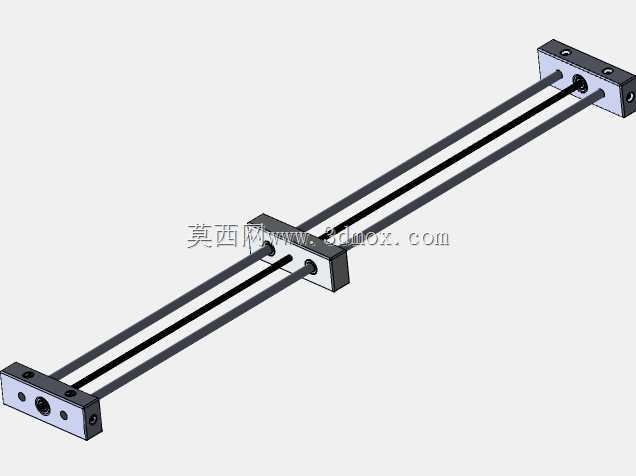

　　从结构功能特性来看，这套组件采用双平行光杆作为滑动导向载体，搭配单根传动螺杆作为动力输入部件，两端通过立式安装座完成光杆与螺杆的端部固定，滑动座通过线性轴承与光杆形成滑动配合，同时通过螺母座与传动螺杆形成螺旋传动副，可将步进电机输出的旋转运动直接转化为滑动座的直线往复运动。双光杆平行布置的结构能够有效抵消滑动座运动过程中的偏转力矩，避免单导向结构容易出现的侧倾卡顿问题，即使在滑动座搭载较重的近程挤出机构时，也能保证全程运动的平顺性，减少打印过程中因导向间隙产生的Z向层错、表面振纹等常见缺陷。

　　在设计思路的落地层面，这套结构优先考虑了DIY组装与后期维护的便捷性，所有连接部位均采用标准紧固件完成锁紧，没有设计非标定制的异形连接结构，使用者在组装时不需要额外制作专用工装，仅通过常规内六角扳手即可完成全流程装配。导向光杆与传动螺杆的长度匹配经过实际运行验证，光杆有效支撑长度略大于螺杆的有效传动行程，能够避免滑动座运动到行程端点时出现光杆端部支撑不足的下垂问题，两端安装座的连接孔位采用对称式布局，既可以正装在设备的龙门横梁上，也可以根据设备框架的结构反向吊装，适配铝型材框架、方管焊接框架等不同材质的3D打印机主体结构。

　　从安装边界与尺寸适配角度来看，这套组件的总有效运动行程达到1000mm，两端安装座的端面间距可根据实际框架尺寸做小范围调整，安装座上预留的固定孔位适配常规3D打印机框架的通用安装间距，不需要对原有设备框架做大规模切割改造即可完成替换安装。滑动座的安装面预留了多组标准螺纹孔，可直接固定市面上主流的近程挤出机、远程送料的热端固定块，以及配套的皮带张紧附件、限位触发挡片，不需要额外在滑动座上钻孔攻丝。线性轴承采用标准规格的直柱型产品，在长期使用出现磨损间隙后，可直接采购同型号标准件快速替换，不需要对整个轴组做报废处理，能够有效降低设备的后期维护成本。

　　在实际运行场景中，这套X轴组件的运动阻力经过匹配优化，双光杆与线性轴承的配合间隙控制在合理范围内，既不会因为间隙过大产生运动晃动，也不会因为预紧力过大增加步进电机的负载，避免长时间高速运动时出现电机丢步、层厚偏移的问题。传动螺杆与导向光杆的平行度在装配时可通过两端安装座的锁紧螺钉做微调，即使组装过程中出现轻微的安装偏差，也可以通过调整螺钉的锁紧深度完成校准，降低了对组装人员的技术要求，既适合个人用户DIY大尺寸3D打印机时选用，也适合小批量生产大尺寸3D打印设备的厂商做标准化轴组的选型参考。
