M5规格系列外六角全牙紧固螺栓

　　在各类机械结构、工装夹具、电子设备机架、小型自动化模组的装配环节里，这类M5规格的外六角螺栓是出现频率极高的紧固连接件，从消费电子设备的内部钣金固定，到小型输送线的型材拼接，再到普通机床的外覆盖件安装，几乎所有需要可拆卸螺纹连接的场景都能见到它的身影。不同于内六角圆柱头螺栓对沉孔安装空间的要求，外六角的头部结构可以适配普通开口扳手、活动扳手、套筒等多种通用工具，在装配空间受限、无法使用内六角扳手垂直施力的场景下，外六角结构的操作容错率更高，哪怕是侧面斜向施力也能完成拧紧或拆卸操作，非常适合现场设备维护、产线快速装配这类对工具适配性要求高的工况。

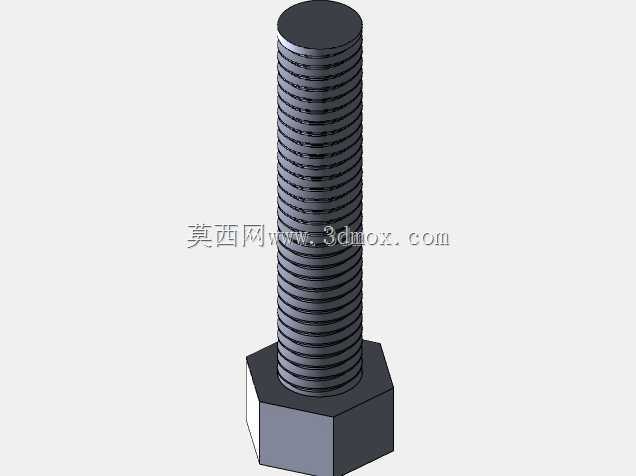

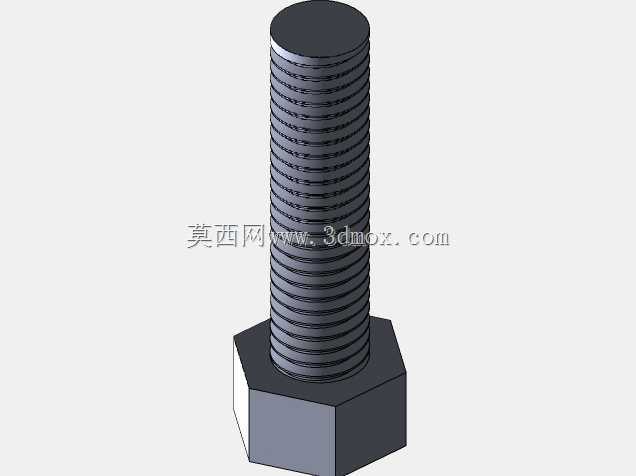

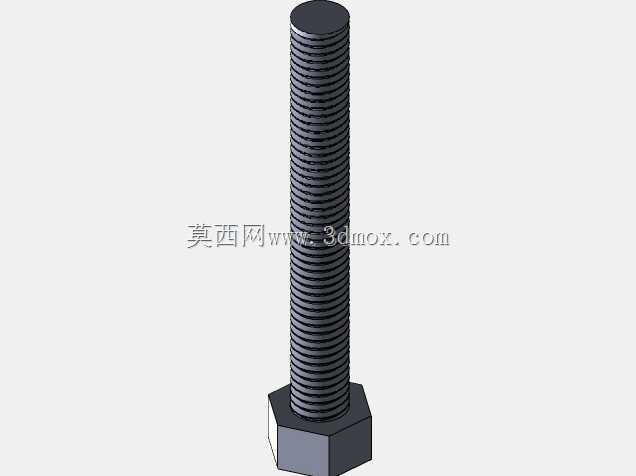

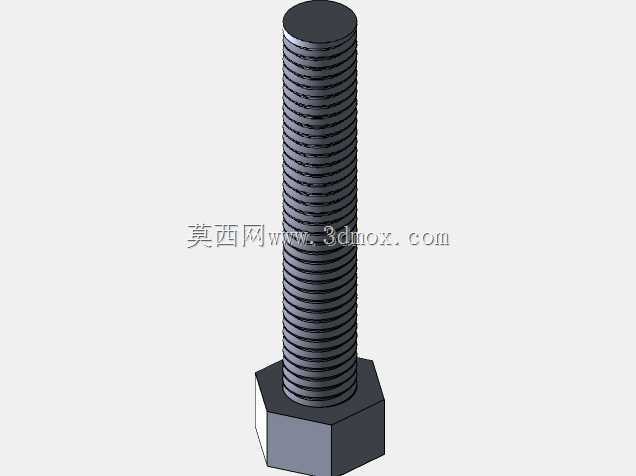

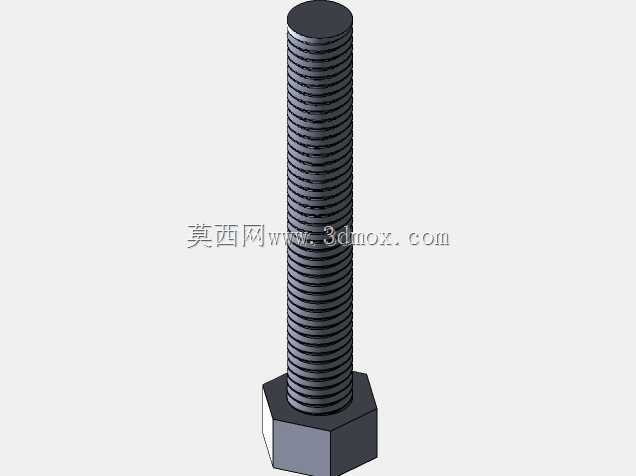

　　本次建模覆盖了20mm、25mm、30mm、35mm、40mm五种常用长度规格，螺纹统一采用0.8mm螺距的标准粗牙设计，这也是M5公制螺纹的通用螺距参数，粗牙螺纹的牙型强度更高，抗松动性能在常规震动工况下表现稳定，不需要额外定制细牙规格就能满足绝大多数通用装配需求。建模过程中严格遵循公制外六角螺栓的标准尺寸规范，六角头部的对边宽度、对角尺寸、头部厚度都和实际量产标准件保持一致，螺纹段采用全牙设计，也就是螺杆从头部下方到末端全程加工螺纹，这种设计的好处是当被连接件的总厚度存在小幅公差波动时，不需要严格控制螺栓拧入深度，只要螺纹啮合长度满足受力要求就能完成紧固，尤其适合多层薄板叠装、被连接件厚度不固定的装配场景，不会出现半牙螺栓螺杆光杆段卡住被连接件、无法拧紧到位的问题。

　　从安装边界来看，不同长度规格对应的被连接件总厚度有明确的适配范围：20mm长度规格适合总厚度在8-12mm的叠装结构，拧入内螺纹的有效啮合长度控制在8-12mm，既能保证螺纹连接的抗拉强度，也不会因为螺栓过长顶到对侧结构；25mm规格适配12-17mm的总叠厚，30mm规格适配17-22mm叠厚，35mm适配22-27mm叠厚，40mm适配27-32mm叠厚，选型时只要保证螺栓拧入内螺纹件的深度不小于螺纹公称直径的1倍，对于钢件连接就能达到足够的连接强度，如果是铝件、塑料件这类软质基体，拧入深度需要适当加大到1.5-2倍公称直径，避免螺纹滑牙。建模时特意还原了螺栓末端的倒角结构，这个细节在实际装配中作用很大，45度的端部倒角可以让螺栓顺利对准内螺纹孔，不会出现首牙错扣、刮伤内螺纹的问题，哪怕是盲孔装配，倒角也能引导螺栓顺利拧入，减少装配对位的辅助时间。

　　在结构设计的细节考量上，六角头部和螺杆衔接的位置做了标准的圆角过渡，这个位置是螺栓受力时的应力集中区域，如果没有圆角过渡，螺栓受拉或者受侧向力的时候很容易在头部和螺杆的衔接处发生断裂，建模时保留这个过渡圆角，不仅能让三维模型和实物的结构特征完全一致，在后续做有限元受力分析的时候，也能得到更贴近实际工况的应力计算结果，不会因为模型细节缺失导致应力集中系数计算偏差，影响结构强度校核的准确性。螺纹部分的建模没有采用简化的贴图示意，而是还原了真实的牙型轮廓，虽然这种建模方式会增加模型的面数，但在做装配干涉检查的时候，能精准判断螺纹和周边零件的间隙，避免实际装配时出现螺纹刮碰相邻零件、预留间隙不足的问题，尤其是在紧凑结构设计中，螺栓周边往往会布置走线槽、密封件或者其他小零件，精准的螺纹模型能让干涉检查结果更可靠。

　　这类标准件的三维模型在做整机设计时，不需要工程师逐个从头建模，直接调用成熟的系列化模型就能大幅提升设计效率，不同长度规格的模型可以直接根据被连接件的厚度快速选型替换，不需要反复调整螺栓长度参数。在实际应用中，这类螺栓常和M5规格的六角螺母、平垫圈、弹簧垫圈配合使用，平垫圈可以增大螺栓头部和被连接件的接触面积，降低接触面的压应力，避免拧紧时螺栓头部刮伤零件表面，弹簧垫圈则可以在震动工况下提供持续的张紧力，降低螺纹松动的概率，建模时也预留了垫圈的安装空间，头部下方的螺杆长度足够容纳标准厚度的平垫和弹垫，不会出现垫圈套入后螺栓啮合长度不足的问题。

　　对于设备维护人员来说，统一采用标准规格的外六角螺栓，可以减少现场备件的种类，不需要准备多种特殊规格的扳手，只用一套普通的公制扳手就能完成大部分设备的拆装维护，降低备件管理成本和工具配置成本。在做三维装配体设计时，这类标准件的模型还可以用来做装配工艺的模拟，验证扳手的操作空间是否足够，比如在狭窄的设备腔体内，提前模拟扳手拧动螺栓时的运动轨迹，判断是否会和周边结构发生碰撞，避免实际装配时才发现操作空间不足，需要临时修改结构的问题，这也是精准标准件模型在设计阶段的核心价值之一。
