Nema17规格步进电机侧面安装L型固定支架

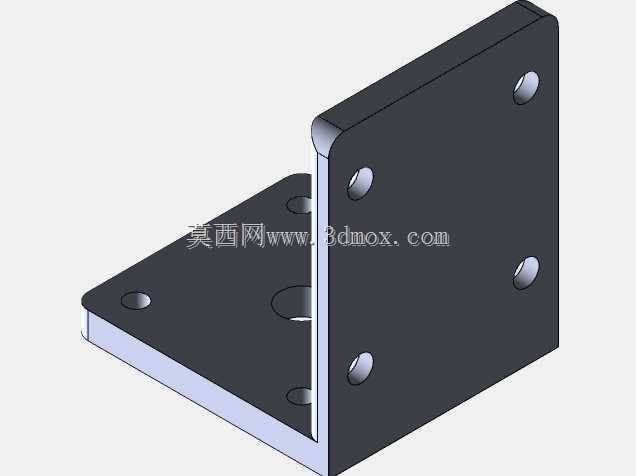

　　在小型自动化设备、桌面级数控装置、3D打印运动机构以及各类非标传动模组的搭建过程中，步进电机的安装固定直接决定了传动系统的运行稳定性，尤其是需要将电机输出轴与安装基面保持垂直布局的侧面安装场景，一款适配标准Nema17电机安装孔位的L型支架，是解决空间布局约束、保证安装同轴度的核心基础零件。这款L型固定支架的设计完全围绕Nema17规格步进电机的标准安装尺寸展开，整体采用等厚板材折弯成型的结构，没有多余的冗余设计，在保证结构强度的前提下尽可能压缩了安装占用空间，适配各类紧凑布局的小型设备内部安装需求。从结构功能来看，支架的两个垂直安装面分别承担不同的固定作用，垂直立面用于和电机本体的安装端面贴合，

　　立面开设的四个安装孔位完全匹配Nema17电机的标准孔距，孔位采用沉头设计，安装时螺丝头部可以完全沉入板材平面内，不会出现凸起干涉电机本体贴合的问题，保证电机安装端面与支架立面完全贴合，避免安装倾斜导致的电机输出轴与传动部件不同心，进而引发的传动卡顿、皮带偏磨、联轴器异常受力等常见装配问题。水平底面则用于将整个电机组件固定在设备的安装基板上，底面同样开设对应规格的沉头安装孔，可从支架上方直接锁付螺丝完成固定，安装操作时不需要在狭窄的设备底部预留操作空间，大幅降低了装配和后期维护的操作难度。设计过程中充分考虑了实际装配的公差适配问题，两个垂直面的折弯处采用圆角过渡，既避免了直角折弯产生的应力集中问题，提升支架整体的结构抗形变能力，

　　也能防止折弯处的材料堆积导致两个安装面无法与被固定件完全贴合，保证安装面的平面度满足装配要求。板材厚度选用5毫米的规格，这个厚度参数是经过实际负载验证的，在Nema17电机常规输出扭矩范围内，即使电机高速启停、正反转切换产生冲击负载，支架也不会出现明显的形变，能够长期保持电机的安装位置精度，避免因为支架形变导致的传动精度下降问题。支架整体安装高度为55毫米，这个尺寸设计预留了足够的电机尾部出线空间，同时也能适配常见的同步轮、联轴器等传动部件的安装空间，不会出现支架与传动件干涉的问题，不管是用于皮带传动的直线模组，还是用于丝杠传动的滑台机构，都能直接适配安装，不需要额外进行尺寸修改。在实际应用场景中，这类L型支架的使用频率非常高，在桌面级数控雕刻机的Y轴电机安装、小型传送带模组的驱动电机固定、非标自动化设备的上料机构动力端安装、3D打印机的挤出机或运动轴电机固定场景中，都能看到这类结构支架的应用。相比于一体式的电机安装座，这种折弯成型的L型支架重量更轻，安装灵活性更高，不需要在设备基板上开设复杂的避让槽，只需要在对应位置预留四个螺丝孔位就能完成固定，对于设备原型开发、小型非标设备快速搭建的场景来说，能够大幅缩短设计和装配的周期。从安装边界来看，支架的两个安装面的孔位都采用4毫米直径的沉头设计，适配M4规格的内六角沉头螺丝，沉头深度4毫米，完全容纳标准M4沉头螺丝的头部，锁付后螺丝头部不会高出安装平面，保证贴合面完全接触。

　　垂直立面的孔位布局完全遵循Nema17电机的31毫米标准孔距，不需要额外加工孔位就能直接固定市面上绝大多数的42系列步进电机，适配性极强。水平底面的孔位布局也充分考虑了不同设备的安装兼容性，孔位位置避开了常见的铝型材安装槽位，不管是安装在铝型材搭建的设备框架上，还是安装在亚克力、钢板材质的设备基板上，都不会出现孔位与框架筋位干涉的问题。在结构强度方面，5毫米厚的板材搭配垂直折弯的L型结构，形成了天然的加强筋结构，相比于平板式的安装片，抗侧弯、抗扭转的性能提升非常明显，即使电机在运行过程中产生持续的振动，支架也不会出现共振问题，能够有效降低设备运行的整体噪音，提升传动系统的运行平稳性。很多工程师在搭建小型设备时，往往会忽略电机安装支架的结构设计，采用厚度不足的板材或者孔位精度不高的自制支架，最终导致电机运行时抖动、传动精度差，甚至出现螺丝松动、电机移位的问题，而这款经过尺寸校核的标准L型支架，完全规避了这些常见的设计缺陷，孔位精度、结构强度、安装空间都经过实际装配验证，可以直接选用，不需要重复进行设计校核，能够有效提升结构设计的工作效率。
