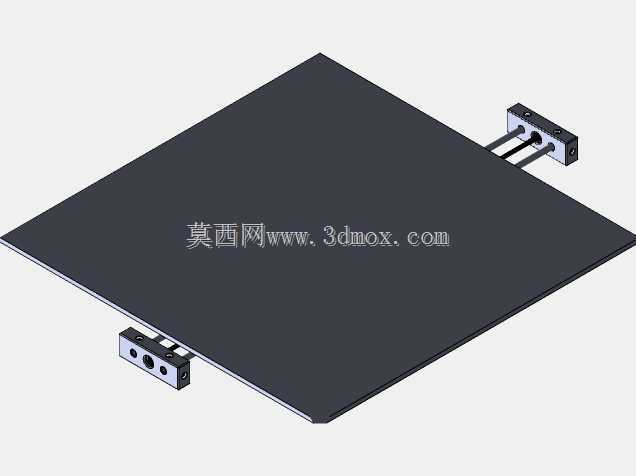

大尺寸带X轴滑台的3D打印承载底座

　　在桌面级及小幅面工业级FDM3D打印设备的改装与定制搭建场景中，打印底座的刚性、运动平顺性直接决定了大尺寸制件的成型精度，很多DIY玩家和小型设备厂商在搭建800mm幅面设备时，往往会遇到打印平台下垂、X轴移动卡顿、安装孔位不匹配的问题，这套带X轴滑块的底座结构，就是针对大尺寸打印场景做的针对性结构优化。

　　从实际使用场景来看，这套底座主要适配成型幅面在800mm×800mm区间的熔融沉积型3D打印设备，既可以用于全新设备的机架搭建，也可以作为老旧大尺寸打印机的平台升级替换件，相比常规小尺寸打印底座，它的平台面板采用整板结构设计，没有额外的拼接缝隙，能避免平台拼接带来的平面度误差，打印大尺寸平板类制件、大型手板模型时，平台表面的附着力更均匀，不会出现局部翘边的问题。

　　结构设计上，这套底座没有采用常见的单轴单侧驱动布局，而是在平台相邻的两个侧边各配置了一组滑台安装位，每组安装位都预留了双线性导轨的固定槽位，搭配的滑块行程覆盖1000mm的移动范围，足够支撑800mm幅面平台的全行程X轴往复运动，导轨安装面做了沉台设计，安装时可以直接将M12规格的线性导轨嵌入沉台内，不需要额外做定位校准，能大幅降低组装时的调试难度，滑座上预留的M8螺纹钉安装孔位，既可以用来固定同步带传动的连接块，也可以加装限位触发块、位置传感器支架，不需要后期在滑台上额外钻孔攻丝，避免破坏滑台的结构刚性。

　　从安装边界来看，整板平台的有效承载面尺寸为800mm×800mm，边缘预留的滑台安装位向外延伸的尺寸控制在合理范围内，不会额外占用过多机架内部空间，滑台与平台面板的连接位置做了加厚处理，长期承受高温平台的热变形影响也不会出现连接位开裂的问题，导轨安装位的平行度公差在设计时控制在0.1mm以内，搭配标准M12线性导轨使用时，全行程移动的直线度误差可以控制在0.15mm以内，能满足大尺寸制件打印时的平台移动精度要求。

　　在功能特性上，这套底座的移动台部分做了轻量化镂空处理，在保证结构刚性的前提下降低了运动部件的整体重量，X轴往复运动时的惯性更小，高速打印时不会因为惯性过大出现丢步、平台抖动的问题，滑座上的安装孔位采用等间距排布，不管是搭配皮带传动还是丝杆传动结构，都能找到对应的固定位置，适配不同传动方案的设备改装需求，平台面板的表面平整度在设计时预留了贴覆高温贴膜、磁性平台贴的厚度空间，加装表面耗材后不会出现滑台运动干涉的问题。

　　很多工程人员在搭建大尺寸3D打印机时，往往会忽略底座滑台的安装基准问题，这套结构在设计时就将导轨安装基准与平台平面做了一体化设计，两个方向的滑台安装面的垂直度公差经过校核，组装时不需要额外做垂直度校准，就能保证X轴运动方向与平台边缘的平行度，减少后期打印时出现的层纹偏移、尺寸偏差问题，滑座上预留的螺纹孔深度足够承受传动过程中的拉力，即使是高速打印工况下，也不会出现连接螺钉松脱、滑台移位的问题。

　　从实际选型适配的角度来说，这套底座结构不需要额外定制特殊规格的五金配件，搭配市面上常规的M12线性导轨、标准M8内六角螺钉就能完成组装，采购配件的成本更低，后期维护更换配件也更方便，对于做设备定制的小团队来说，直接基于这套结构做机架适配，能大幅缩短设计周期，不需要从零开始设计平台与滑台的连接结构，也能避免自行设计时容易出现的刚性不足、安装位干涉等常见问题。
