3D打印机线性运动轴滑块结构

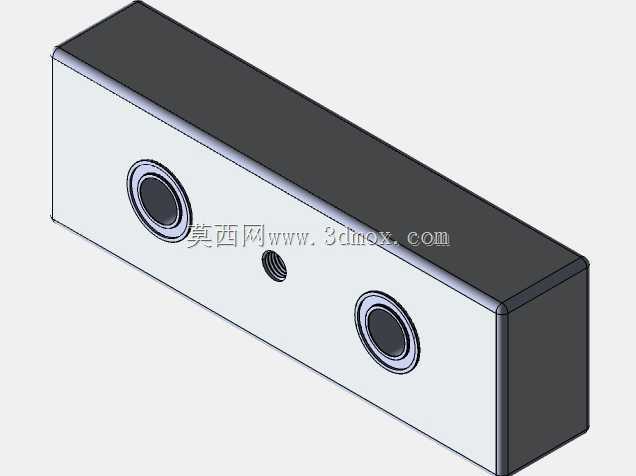

　　在桌面级FDM3D打印机的运动架构搭建中，轴类滑块是直接决定打印精度与运动平顺性的核心承载部件，这类滑块需要同时兼顾光轴导向的同轴度要求、运动过程的低阻尼特性，以及打印头或热床平台的安装固定需求，是X、Y、Z三个运动轴都可能用到的通用传动承载件。这款滑块的主体采用长方体块状结构设计，整体外形规整，没有多余的外凸结构，在设备内部安装时不会和周边的型材框架、同步带轮、走线槽等部件产生运动干涉，非常适配采用2020、2040铝型材搭建的桌面级3D打印机框架结构。滑块的主体尺寸经过针对性匹配，长度方向预留了足够的轴承安装跨距，两个线性轴承的安装孔沿长度方向对称布置，跨距设计充分考虑了光轴滑动时的抗偏转能力，避免滑块在光轴上运动时出现卡滞、

　　翘头的问题，宽度方向的尺寸控制在紧凑范围内，不会过多占用打印平台的有效成型空间，高度方向的尺寸则兼顾了轴承的安装深度和顶部安装面的结构强度，确保承载运动部件时不会出现结构形变。滑块内部集成了两个LM12UU规格的线性轴承安装位，轴承安装孔的公差设计采用基孔制过渡配合，既能保证轴承压装后不会出现轴向窜动，也不会因为过盈量过大导致轴承内圈变形，影响光轴滑动的顺畅度。两个轴承位的同轴度公差控制在0.02mm以内，确保穿入12mm直径的光轴后，滑块全程运动无卡涩，阻尼均匀。在滑块的正面居中位置，设计了一个M8x1规格的螺纹孔，这个螺纹孔的作用是安装锁紧顶丝，当滑块需要和同步带固定座、打印头安装支架、热床托架等部件连接时，

　　可以通过顶丝锁紧穿过滑块中心的光轴？不对，实际这个螺纹孔是用于安装固定连接件，或者用于调整滑块的预紧？不，准确来说，这个螺纹孔可以用来连接传动件的固定结构，比如将同步带的压块通过螺丝固定在这个螺纹孔上，带动滑块随同步带沿光轴做直线运动，也可以用来安装传感器触发挡片，或者作为附加部件的安装基准孔，适配不同轴位的安装需求。从设计思路上看，这款滑块没有采用复杂的分体式结构，而是采用整体式的块状主体，加工和3D打印制作的难度都很低，普通用户即使自行采用PLA、PETG等耗材打印，也能保证安装精度，不需要额外的复杂后处理。滑块的边角处做了小尺寸的倒角处理，既可以去除加工毛刺，避免安装时划伤操作人员或者线缆，也能减少应力集中，提升滑块整体的结构强度，避免在长期往复运动中出现边角开裂的问题。在实际应用场景中，这款滑块可以直接用在3D打印机的X轴上，作为打印头滑车的承载导向部件，两个穿入光轴的轴承承担打印头的重量和运动过程中的侧向力，居中的螺纹孔用来固定同步带的牵引座，带动打印头沿X轴左右运动；也可以用在Y轴上，作为热床平台的支撑滑块，四个同款滑块搭配两根平行光轴，承载热床和打印模型的重量，实现Y轴的前后运动；在部分采用单Z轴或者双Z轴结构的3D打印机上，这款滑块也可以作为Z轴的导向承载件，搭配Z轴丝杆带动X轴横梁做上下升降运动，适配不同结构形式的桌面级3D打印机改装与搭建。在安装边界上，这款滑块适配直径12mm的标准光轴，

　　安装时只需要将两个LM12UU轴承压入对应的安装孔，再将光轴穿过轴承内圈，通过居中的M8螺纹孔连接传动部件即可完成装配，不需要额外的定制连接件，通用化程度很高。滑块的安装面为平面结构，和其他部件连接时可以直接贴合，通过额外的螺丝孔或者压块就能完成固定，不需要设计复杂的适配结构，对于DIY3D打印机的爱好者或者小型设备的开发人员来说，能够大幅缩短结构设计的周期，减少定制零件的数量，降低整体的搭建成本。在运动特性上，因为采用了双轴承跨距布置的结构，这款滑块相比单轴承的短滑块，抗扭转能力更强，在高速运动时不会出现晃动，能够有效减少打印过程中的振纹，提升打印模型的表面质量，同时线性轴承的低摩擦特性也能减少运动阻力，降低步进电机的负载，提升运动的响应速度，避免出现丢步的问题。滑块的主体结构壁厚经过优化，在保证结构强度的前提下尽可能控制了整体重量，运动时的惯性更小，对于高速打印的场景适配性更好，不会因为滑块自重过大导致加减速过程中出现位置偏差。
