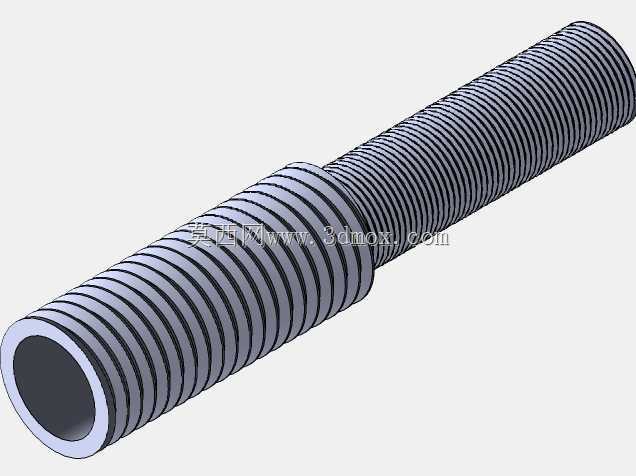

M6转M8双外螺纹直通适配接头

　　这个凸台一方面可以在两端螺纹拧入对应接口时提供拧入深度的物理限位，避免单侧螺纹拧入过深顶死对侧管路内部流道，另一方面也可以作为拧紧作业的受力位点，安装时可以用开口扳手卡在凸台位置施加扭矩，不会因为拧动时的作用力损伤两端的螺纹牙型。两端的螺纹分别采用标准M6和M8公制粗牙螺纹参数，牙型角60度，螺距符合普通公制螺纹的通用标准，不需要定制专用的配合件，市面上常规的同规格内螺纹接头、阀块接口、管路端帽都可以直接匹配，不需要额外做螺纹修配。接头整体采用空心贯通结构，内部流道全程做等径平滑过渡，没有突兀的变径台阶，流体经过时不会产生明显的节流效应，压损可以控制在极低水平，不管是低压气体输送、润滑油脂通路还是小型液压回路的转接，在流体管路搭建、小型设备气路改装、实验台架油路接驳的现场，经常会遇到两侧预制接口螺纹规格不匹配的问题，尤其是M6与M8这两种常用公制粗牙外螺纹的对接场景，强行通过生料带缠绕变径、胶带密封的方式不仅连接强度不足，受压工况下极易出现渗漏、松脱的问题，甚至会因为接头偏心导致管路应力集中，长期振动工况下出现接口断裂的故障。这款双外螺纹适配接头就是针对这类现场接驳痛点设计的转接零件，不需要额外加工过渡接头，直接通过两端的标准外螺纹分别对接对应规格的内螺纹接口，就能完成不同规格螺纹端口的刚性连通。从结构设计来看，接头采用一体成型的直通式结构，中间设置有直径略大于两端螺纹大径的限位凸台，

　　都不会因为接头本身的结构影响管路的流通效率。从安装边界来看，接头的整体长度控制在常规转接需求的合理区间，两端螺纹的有效拧入长度都满足公制螺纹连接的最小啮合牙数要求，能够保证足够的连接强度，即使是在有小幅振动的设备上使用，配合标准螺纹锁固胶或者密封垫圈，就能达到可靠的连接密封效果，不会出现运行过程中接头松脱的问题。外形上没有多余的凸起结构，除了中间的限位凸台外，整体轮廓为同轴圆柱结构，安装时不需要预留太大的操作空间，即使是在布局紧凑的阀组、密集排布的管路间隙里，也能顺利完成安装作业，不会和周边的其他管路、结构件产生干涉。设计过程中充分考虑了实际安装的公差适配问题，螺纹的大径、中径公差都按照普通紧固螺纹的中等公差等级加工，

　　既不会因为公差过松导致配合间隙过大出现渗漏，也不会因为公差过紧导致拧入困难、甚至出现螺纹咬死的问题，现场安装时不需要额外修磨螺纹，手动对齐拧入几牙后就可以用扳手拧紧到标准扭矩。这类转接接头在小型自动化设备的气路改造、实验室流体实验装置搭建、小型液压机具的管路维修、3D打印机的耗材通路改装、自行车改装件的螺纹适配等场景下都有很高的使用频率，相比采用多个接头拼接的转接方案，一体结构的双外螺纹适配器减少了密封点位，从根源上降低了渗漏的概率，同时整体刚性更好，不会因为多段拼接产生的累积误差导致管路偏心。在建模过程中，螺纹部分采用真实牙型建模，能够直观呈现螺纹的啮合状态，方便设计人员在做整体管路装配时提前检查干涉情况，

　　验证拧入深度是否满足设计要求，中间的限位凸台尺寸也按照实际扳手作业的空间需求做了优化，既保证足够的受力面积，又不会因为凸台直径过大占用多余的安装空间。内部流道的壁厚经过核算，能够满足常规低压管路的耐压要求，在额定工作压力下不会出现管壁鼓胀、破裂的问题，同时壁厚控制在合理范围，不会因为壁厚过大导致整体重量增加、外形尺寸冗余。对于结构设计人员来说，在做管路布局时直接调用这个适配接头模型，就可以快速完成不同规格螺纹接口的连接设计，不需要自己从头绘制螺纹结构，能够大幅提升设计效率，同时模型的尺寸参数完全符合通用标准，导出工程图后可以直接交付车间加工，不需要额外调整尺寸参数。在设备维修场景下，遇到原有接头螺纹损坏、两侧接口规格不匹配的情况，直接更换这个适配接头就可以快速完成修复，不需要对原有设备的接口进行扩孔、攻丝等二次加工，避免了破坏原有设备结构的风险，尤其适合进口设备、精密实验装置的维修改装场景，不会因为改动原有设备结构影响设备的原有精度和保修状态。
