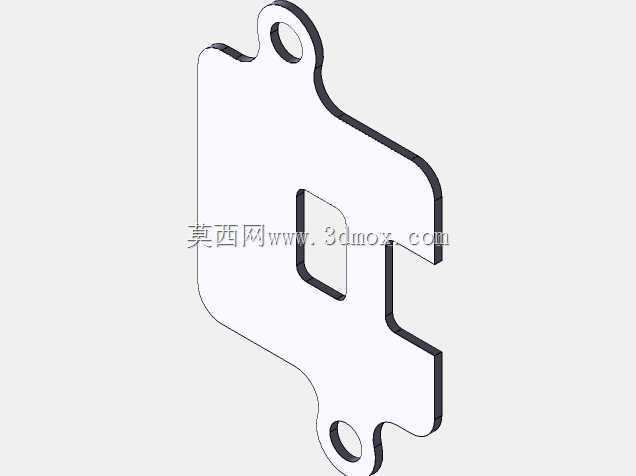

带双耳安装位的薄型金属盖板结构设计

　　在各类机电设备、小型传动机构以及精密工装的结构布局中，这类带双耳安装位的薄型金属盖板是十分常见的防护类结构件，它的核心作用是对设备内部的腔体、传动组件或者线路接驳区域进行封闭防护，避免外界的粉尘、切削碎屑、飞溅液体侵入设备内部，同时也能避免内部运动部件外露带来的安全隐患，部分场景下还能起到一定的电磁屏蔽作用，减少内部信号对外泄露或者外界电磁信号对内部元件的干扰。

　　从实际使用场景来看，这类盖板常应用在小型减速箱体的侧腔封盖、电子控制模块的外罩防护、气动元件的端部封板等位置，因为安装空间通常比较局促，所以整体采用薄板冲压成型的结构，主体部分为适配腔体开口的近似矩形轮廓，厚度根据防护需求和受力情况选择，常规工况下1.2mm到2mm的冷轧钢板或者镀锌钢板就能满足强度要求，不需要额外做加厚处理，既能控制整体重量，也能减少安装后占用的外部空间。

　　设计这类盖板的时候，首先要匹配安装腔体的开口轮廓，主体的外形尺寸要比腔体开口单边大出3到5mm的压合边，保证盖板安装后能够完全覆盖开口缝隙，不会出现漏缝导致异物侵入。两侧延伸出的带孔耳位是整个结构的安装基准，设计时要先确认设备腔体上预设的安装螺孔位置，两个耳位的安装孔中心距必须和腔体上的螺孔中心距严格对齐，孔位的公差控制在±0.1mm以内，避免安装时出现孔位错位无法拧入紧固件的问题。安装孔的直径要比选用的紧固螺丝直径大0.2到0.3mm，预留一定的安装调整余量，抵消零件加工或者装配时带来的微小误差。耳位和主体部分的过渡位置要设计合理的圆角，避免冲压成型时出现应力集中导致板材开裂，同时也能去除锐边，防止安装维护时划伤操作人员。

　　盖板和腔体贴合的一面，不需要做额外的凸台结构，平整的平面就能保证贴合度，如果有密封要求，可以在盖板贴合面预留0.5mm深的密封槽，用来嵌入橡胶密封圈，提升密封防护等级。盖板表面不需要设计多余的凸起或者加强筋，因为这类薄型盖板本身不受大的外力载荷，平整的表面既方便加工，也便于后续做表面处理，比如喷塑、镀锌或者阳极氧化，根据设备的使用环境选择对应的表面处理工艺，在潮湿或者有腐蚀的环境下使用时，优先选择镀锌或者不锈钢材质，提升零件的防锈耐腐蚀能力。

　　从安装边界来看，这类盖板安装后突出安装基面的高度就是板材本身的厚度，不会额外占用过多的外部空间，适合安装在设备外侧有其他部件排布、空间余量较小的位置。两个耳位的外伸长度要控制在合理范围，既要保证安装孔位有足够的空间拧入螺丝，也不能过长导致和周边其他零部件产生干涉，通常耳位外伸长度控制在8到12mm就能满足M3到M4规格螺丝的安装操作空间。安装时不需要额外的辅助工装，直接用对应规格的螺丝加平垫就能完成固定，拆卸维护也十分方便，只需要拧下两侧的紧固螺丝就能取下盖板，对内部组件进行检查或者维护。

　　在建模过程中，要注意板材厚度的一致性，所有折弯或者冲压位置的壁厚要和主体板材厚度保持一致，不能出现建模时壁厚不均的问题，否则会直接影响后续冲压加工的工艺可行性。耳位上的安装孔要做通孔处理，孔边缘的毛刺要在建模时就考虑到后续去毛刺工序的余量，避免加工后孔位边缘锐边残留。整个零件的轮廓要尽量简洁，减少不必要的异形结构，降低冲压模具的加工复杂度，也能提升零件批量生产时的良品率。实际应用中，这类盖板虽然是小型结构件，但对设备的整体防护可靠性有着直接影响，设计时不能忽略细节尺寸的匹配，比如压合边的宽度、孔位的位置精度、过渡圆角的大小，这些细节都会直接影响最终的装配效果和使用稳定性。
