在各类电力电子、工业控制、消费电子的电路设计场景中,电流采样环节的精度直接决定了整套控制逻辑的可靠性,CSM2512系列电流感应电阻正是为这类高精度采样需求开发的表面贴装元件。不同于普通厚膜贴片电阻仅承担分压、限流的基础功能,这类电阻采用大块金属合金作为电阻核心基材,在大电流通过时自身阻值漂移量极低,能够在-55℃到170℃的工作温区内保持稳定的采样精度,避免温漂带来的电流检测误差,进而防止控制回路出现过流误判、功率计算偏差等常见问题。
从实际应用场景来看,这类电阻广泛部署在开关电源的输出电流采样回路、伺服驱动器的相电流检测位置、锂电池保护板的充放电电流采集节点、充电桩的功率计量支路中,甚至在车载电子的BMS系统、工业PLC的IO端口电流检测环节也能见到同规格元件的身影。设计选型时,工程师往往会优先关注其长期工作下的功率承载能力,CSM2512规格对应英制2512封装尺寸,长度约6.3mm、宽度约3.2mm,焊盘两端采用高纯度镀锡层设计,能够兼容常规回流焊、波峰焊的SMT生产工艺,不需要额外定制钢网开口,适配现有量产贴片生产线的加工参数,不会给生产环节增加额外的工艺调整成本。

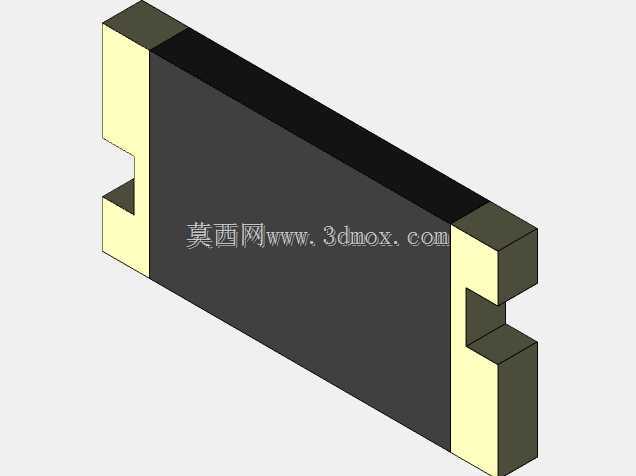

在结构设计层面,这款电阻采用了端电极与电阻体一体化的冲压成型结构,摒弃了传统贴片电阻的陶瓷基底加电阻膜印刷工艺,金属电阻条本身既是功能核心也是结构承载主体,自身的抗机械冲击、抗温度循环能力远优于普通厚膜电阻。端电极的特殊缺口结构设计,一方面是为了在焊接时增加焊锡与电极的接触面积,提升焊点的抗剪切强度,避免设备在振动工况下出现焊点脱落、接触电阻增大的问题;另一方面,这种结构能够平衡焊接过程中不同材质热膨胀系数差异带来的内应力,减少回流焊后电阻体出现隐性裂纹的概率,提升产品长期工作的可靠性。
从电路设计的安装边界来看,该电阻在PCB布局时需要预留足够的焊盘间距,相邻走线需要避开电阻本体正下方的区域,防止大电流工作时电阻的温升影响周边敏感器件的精度;采样走线需要采用开尔文连接方式,从电阻两端的焊盘内侧单独引出采样线,避免焊锡电阻、走线电阻带来的采样误差,充分发挥该电阻的高精度检测特性。在功率冗余设计上,通常需要按照实际工作峰值电流的1.5倍以上预留功率余量,避免长期满负荷工作导致电阻体出现金属疲劳、阻值漂移超差的问题。
不同于插件式电流采样电阻需要占用PCB正反面空间、需要人工焊接的缺陷,这种表面贴装的金属条电阻能够完全适配全自动SMT产线的加工流程,大幅提升电路板的组装效率,同时其低矮的外形高度(常规厚度不到1mm)也适配超薄型电子设备的结构设计需求,不会给产品的厚度控制带来额外负担。在抗干扰设计层面,金属合金电阻自身的寄生电感量远低于线绕式采样电阻,在高频开关电源的电流采样场景中,能够有效降低高频开关噪声对采样信号的干扰,不需要额外增加滤波补偿元件就能获得干净的电流采样信号,简化周边电路的设计复杂度。
针对不同的电流检测量程需求,同封装的电阻会通过调整金属合金条的厚度、宽度来实现不同的阻值规格,从毫欧级到百毫欧级的参数覆盖,能够满足从几安到几十安的不同电流检测场景,设计人员可以根据实际的采样电压范围、ADC采样端口的输入量程灵活选择对应阻值的型号,不需要额外调整采样电路的放大倍数,缩短产品的开发验证周期。在可靠性验证环节,这类电阻需要经过上千小时的高温老化、温度循环、机械振动、盐雾测试等多项可靠性试验,确保在工业级、车规级的严苛工作环境下依然能够保持稳定的电气性能,不会因为环境因素导致功能失效。
