CFM4F法兰安装陶瓷电子元件基座结构

　　在射频微波通信电路、高频信号处理设备的板级集成场景中，这类带法兰安装结构的陶瓷基座是实现信号链路器件可靠固定、电磁屏蔽与信号稳定传输的核心承载结构，日常选型时经常会碰到安装匹配性、高频信号损耗、长期工况可靠性的问题，这款CFM4F规格的法兰安装陶瓷结构，就是针对SOT1827-1封装的微波器件适配开发的专用安装载体。从实际工程应用的角度看，这类结构最常出现在通信基站的射频前端模块、航空航天机载信号处理单元、工业高频感应加热设备的信号链路中，核心作用是为贴装在其上的CFM陶瓷功能器件提供稳定的机械支撑，同时通过法兰结构实现与设备壳体、安装基板的刚性连接，避免设备在振动、温变循环工况下出现器件引脚脱焊、位置偏移导致的信号中断问题。

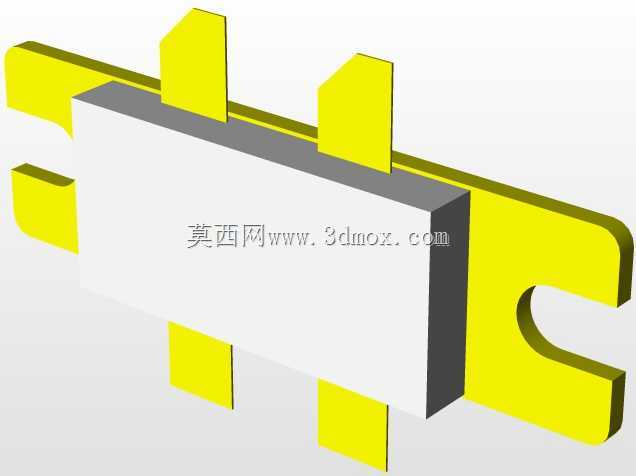

　　设计层面上，这款结构采用了陶瓷主体搭配金属化法兰引脚的复合结构，主体部分选用高频性能优异的陶瓷基材，本身具备极低的介电损耗，在GHz级的高频信号传输场景下不会出现明显的信号衰减，能够满足微波器件对安装载体的电气性能要求；周边伸出的黄色法兰引脚并非统一尺寸，而是根据实际焊接、安装的受力分布做了差异化的宽度与位置设计，其中一侧引脚特意做了缺口避让结构，就是为了匹配安装基板上的相邻器件布局，避免装配时出现结构干涉，同时不同位置的引脚长度也对应了PCB板上的焊盘位置，不需要额外做引脚整形就可以直接完成回流焊装配，能大幅减少产线的装配工序耗时。

　　从安装边界的尺寸逻辑来看，这款结构的主体矩形陶瓷块是核心的器件承载区域，所有法兰引脚的安装面都处于同一水平基准面，保证焊接时每个引脚都能与焊盘充分贴合，不会出现虚焊、翘脚的问题；引脚的伸出长度经过精确核算，既保证了焊接后的机械连接强度，能够承受至少5g加速度的随机振动工况，又不会因为引脚过长导致高频信号传输时的引线电感过大，影响器件的高频工作参数。法兰结构的安装定位基准选在陶瓷主体的侧边，装配时可以直接靠在基板的定位凸台上完成预定位，不需要额外做视觉对位就能快速完成贴装，适配高速SMT产线的自动化装配要求。

　　实际选型使用时需要注意，这类陶瓷法兰基座的安装受力点全部集中在金属法兰引脚上，陶瓷主体本身不能承受额外的挤压、冲击外力，所以在结构设计时，上方的屏蔽罩固定结构要避开陶瓷主体区域，直接将锁紧力作用在法兰引脚对应的基板位置，避免陶瓷受力出现暗裂，导致长期使用时的性能下降。另外引脚的表面金属化层是可焊性镀层，存储和装配过程中要避免接触腐蚀性物质，防止镀层氧化导致焊接不良。不同于普通的塑料封装基座，这款陶瓷法兰结构的工作温度范围可以覆盖-55℃到125℃的工业级温区，在户外通信设备、车载高频模块这类温变范围大、工况复杂的场景下，不会出现基材老化、变形导致的器件失效问题，长期使用的可靠性远高于普通塑料载体。

　　在做三维建模适配时，需要重点核对每个法兰引脚的位置尺寸、缺口避让的轮廓精度，以及陶瓷主体的高度公差，因为这类高频器件对安装后的引脚阻抗连续性要求很高，如果引脚位置偏差超过0.1mm，就可能导致焊盘连接后的阻抗不连续，出现信号反射的问题；同时陶瓷主体的上表面是器件贴装的基准面，平面度要求控制在0.05mm以内，保证器件贴装后与基座充分贴合，获得良好的散热与接地性能。这款结构的法兰设计还兼顾了接地功能，部分宽引脚直接对应基板上的接地焊盘，装配后可以实现器件外壳与设备地的低阻抗连接，有效提升电路的抗干扰能力，避免外界电磁噪声对高频信号造成干扰。
