小直径销轴适配压装插座结构

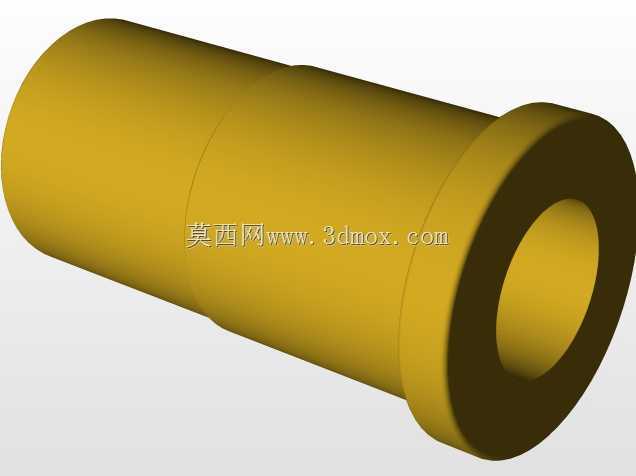

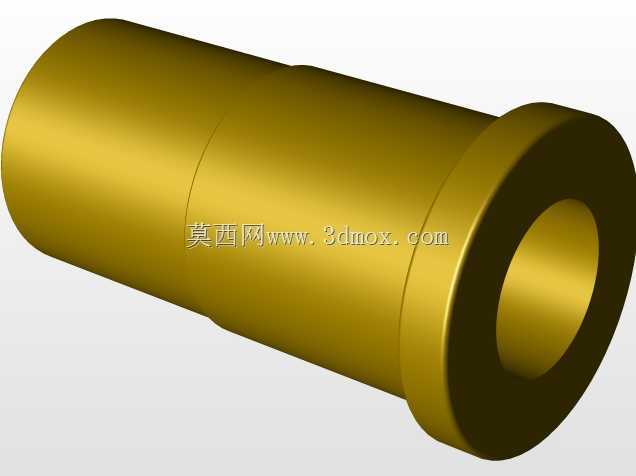

　　避免压装深度过深导致后续销轴插入行程不足，同时法兰端面可以作为整个连接结构的承载面，分散销轴传递过来的轴向压力，避免安装板局部应力集中出现压痕。主体的外圆柱面分为两段不同直径的结构，靠近法兰端的直径略大，压入安装孔后可以形成更长的过盈配合段，保证整个插座在安装板上的固定强度，避免反复插拔销轴的时候出现插座松动移位的问题；远离法兰的一端直径做了小幅收窄，端部还加工了微小的导入倒角，这个细节是为了压装插座的时候能够顺利对准安装板上的预制孔，降低压装时的对位难度，减少压装过程中零件外圆被刮伤的概率。内孔是整个零件的核心功能面，设计时内孔直径要比适配销轴的最大直径大0.01到0.02毫米，这个间隙值既可以保证销轴能够顺畅插入，不会出现卡滞，在精密装配与小型工装夹具的搭建场景里，这类适配细直径销轴的压装插座是很容易被忽略但直接影响装配精度的基础构件，很多电子组装工位、小型压力机的定位模组、检测治具的快换结构里都能见到它的身影。不同于大规格重载连接用的衬套类零件，这类压装插座针对的是直径在1.52毫米到1.57毫米区间的细销轴，这类销轴本身直径小、抗剪切载荷有限，对应的连接结构如果同轴度偏差超过0.02毫米，就很容易出现销轴卡滞、压装时弯曲变形的问题，所以在设计这个插座结构的时候，首先要保证的就是内孔的圆柱度与两端的同轴度要求。从结构外形来看，整个零件采用带单侧法兰的阶梯轴套形态，法兰端的作用是在压装进入安装板的预制孔时提供轴向定位，

　　又不会因为间隙过大导致销轴插入后出现径向晃动，影响定位精度。内孔的表面粗糙度要控制在Ra1.6以内，太粗糙的表面会增大销轴插拔的阻力，长期使用还会因为磨损导致间隙变大，降低连接精度；如果内孔表面过于光滑，加工成本会明显上升，对于这类基础连接件来说完全没有必要。在实际选型使用的时候，首先要确认安装板上的预制孔尺寸，因为这类插座采用过盈压装的方式固定，预制孔的直径公差要控制在H7区间，孔的边缘要做0.2毫米左右的倒角，避免压装时插座的外圆被安装孔的锐边切伤，导致过盈量不足出现松动。安装时要注意压装的施力点必须对准零件的轴心，优先采用软质压头接触法兰端面，不能直接压在插座的薄壁端面上，否则很容易导致零件端部变形，内孔缩口，

　　后续销轴无法正常插入。这类插座的应用场景里，很多是用于小型压力机的工位定位，比如电子元器件引脚压装、小型塑胶件的铆接工位，销轴作为定位销穿过工件后插入这个插座内，实现工件的快速定位，压装过程中插座可以承受销轴传递过来的压装反力，避免安装板的孔壁直接承受反复的冲击载荷，延长工装的使用寿命。还有部分快换治具的结构里，会把这类插座作为快换销的固定基座，治具更换的时候只需要拔出销轴就能完成拆卸，插座长期固定在设备台面上，不需要反复拆卸，能够减少反复拆装对设备安装螺纹或者安装孔的磨损。在三维建模过程中，要特别注意几个关键尺寸的校验：首先是法兰端的厚度，这个厚度直接决定了整个插座的轴向承载能力，如果法兰太薄，

　　压装或者承受轴向载荷的时候容易出现法兰变形断裂；其次是内孔的有效深度，要保证销轴插入后有足够的配合长度，一般来说配合长度不小于销轴直径的1.5倍，才能保证连接的稳定性，不会出现销轴歪斜的问题；另外外圆两段阶梯的过渡位置要加工圆角，避免应力集中，因为压装的时候这个位置会承受较大的压应力，如果是直角过渡很容易在压装过程中出现开裂的问题。很多新手设计这类零件的时候，容易忽略内孔端口的倒角，实际上内孔两端都要做微小的导入倒角，不仅方便销轴插入，还可以去除内孔加工时产生的毛刺，避免毛刺脱落进入配合面，导致销轴卡滞。还有一个容易被忽略的设计点是，整个零件的外圆和内孔的同轴度公差要控制在0.01毫米以内，如果同轴度偏差太大，压装进入安装板之后，内孔的轴线会出现歪斜，销轴插入后就会和安装面不垂直，直接影响工件的定位精度，对于精密装配工位来说，这种微小的偏差就会导致成品的装配尺寸超差。从材质选择的角度来说，这类零件一般采用优质碳素结构钢加工，表面做氧化处理就可以满足常规使用需求，如果是用于有腐蚀性的工位，也可以选择不锈钢材质，但要注意不锈钢的塑性更好，压装的时候过盈量要比钢制零件稍微小一点，避免压装时零件出现胀大变形。
