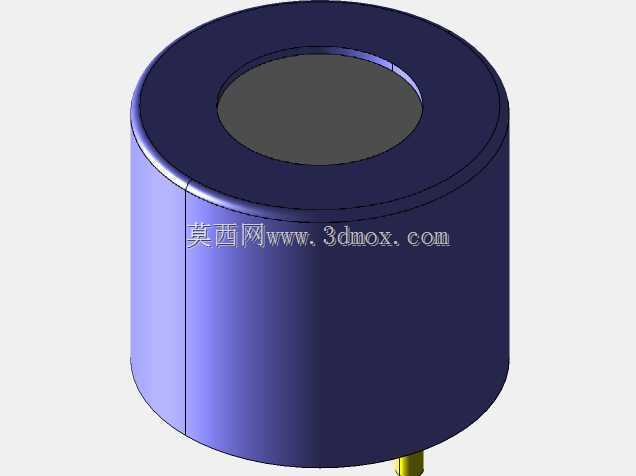

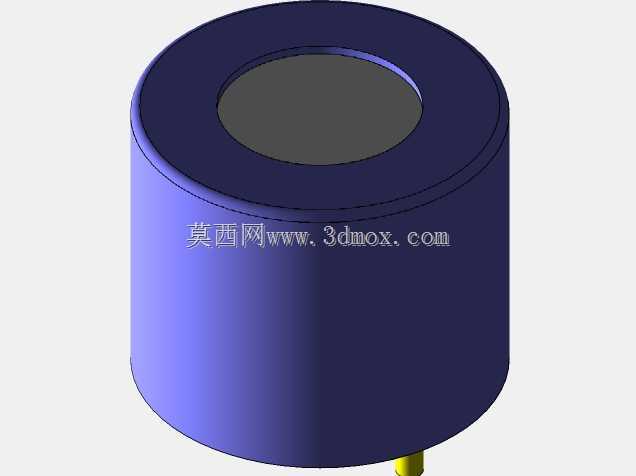

Alphasense LFO2-A4氧传感器结构设计

　　这款氧传感器的三维结构设计，首先围绕工业现场气体检测的实际安装需求展开，在做结构建模前，需要先明确它的核心应用场景：不管是密闭空间作业的氧含量监测、工业锅炉燃烧过程的氧浓度闭环控制，还是环境监测站的空气质量采样、医疗设备的氧浓度校验环节，这类电化学氧传感器都需要兼顾安装便捷性、密封可靠性与气路接触的充分性。从外形结构来看，整体采用同轴圆柱式的主体设计，这种结构并非随意选择，圆柱形态在安装时可以适配市面上绝大多数通用的传感器安装座，不管是面板嵌入式安装还是气路模块的集成式安装，圆形截面的定位公差更容易控制，不需要额外做防呆结构的复杂适配，安装时只需要对准安装孔位推入，配合侧面的密封胶圈就能完成径向密封，大幅降低现场安装的对位难度。

　　在功能结构的设计思路上，顶部的环形凹陷区域是核心的气敏接触面，建模时特意将这个区域做了下沉式处理，一方面可以避免安装过程中外部硬物直接刮蹭气敏膜片，另一方面下沉形成的微小气腔可以让待测气体在接触气敏元件前形成稳定的缓冲，避免气流直吹导致的检测数值波动。主体圆柱的外壁做了均匀的壁厚设计，整体壁厚控制在兼顾结构强度与内部元件容纳空间的平衡值，既不会因为壁厚过薄导致受外力挤压时变形损坏内部电化学电极，也不会因为壁厚过大增加整体体积、挤占设备内部的安装空间。底部的引脚引出结构做了居中设计，这种同轴引出的方式在PCB板上焊接安装时，不需要额外考虑引脚的方向适配，不管传感器旋转到哪个角度都能完成电气连接，对于批量组装的设备生产线来说，可以大幅减少插件环节的对位工序，提升组装效率。

　　从安装边界的角度考虑，这款传感器的径向尺寸与轴向高度都做了标准化适配，建模时严格遵循行业通用的电化学气体传感器安装尺寸规范，外径尺寸可以直接适配常规的气体检测变送器传感器仓，轴向高度不会超出常规壁挂式检测设备的内部空间余量，不需要用户针对安装位做额外的结构修改。在结构细节处理上，顶部边缘做了小尺寸的圆角过渡，既可以避免安装时锐边划伤安装人员的手部，也能减少安装过程中边缘磕碰导致的壳体掉屑、密封面损伤问题。外壁没有做多余的凸起或凹槽结构，光滑的圆柱面可以更好地配合O型密封圈实现IP等级的防护要求，当传感器安装在户外检测设备中时，光滑外壁与胶圈的贴合面不容易积留雨水、灰尘，长期使用也不会因为杂物堆积导致密封失效。

　　做这类传感元件的三维建模时，不能只追求外观的相似度，必须结合实际使用中的工况需求调整结构细节：比如气敏面的下沉深度，需要兼顾气体扩散效率与防护效果，下沉过深会导致气体响应速度变慢，下沉过浅则起不到保护气敏膜的作用；主体的圆柱度公差需要严格控制，如果圆柱度偏差过大，安装时会出现密封胶圈压缩量不均匀的问题，要么密封不严导致气体从侧边泄漏影响检测精度，要么压缩量过大导致传感器装入安装座时阻力过大，甚至挤裂塑料壳体。另外底部引脚的伸出长度也需要匹配常规PCB板的焊接厚度，过长会导致焊接后引脚突出PCB背面触碰其他元件，过短则会出现焊接虚接的问题，影响信号传输的稳定性。

　　在实际设备集成的场景中，这类氧传感器往往需要和温湿度补偿元件、信号处理电路配合使用，圆柱式的紧凑结构可以让周边元件的布局更加灵活，不需要为异形结构预留多余的避让空间，在有限的设备仓体内可以同时集成多颗不同类型的气体传感器，实现多参数的同步检测。比如在多合一气体检测仪的结构设计中，四颗同尺寸的圆柱传感器可以围绕气泵接口呈圆周排布，气路分配更加均匀，每颗传感器的进气量保持一致，不会因为结构布局的偏差导致不同参数的检测响应速度出现差异。建模过程中对所有配合面的尺寸公差都做了匹配性校验，确保和通用安装配件的适配性，不管是单独使用还是集成在成套检测设备中，都不需要额外做结构改型，能够直接对接现有的安装结构体系。
