直插式条形红光LED发光灯条结构

　　在工业控制设备的状态指示面板、小型电子仪器的信号提示区域、消费类电子产品的功能反馈模块中，这类直插式条形红光发光器件是极为常用的指示类元件，很多结构工程师在做面板布局、PCB板级装配设计时，都会优先选用这类成熟封装的发光部件，它不需要额外的导光结构辅助，自身的出光面直接外露即可实现清晰的状态提示效果。

　　从实际使用场景来看，这类条形发光灯条常被用在小型工控模块的电源状态指示、信号通路导通提示、故障告警标识位，也会在一些小型音频设备、测试仪器的面板上作为电平指示单元使用，相比圆形直插LED，它的条形出光面可视角度更宽，在设备正面较大范围内都能清晰识别亮灭状态，不需要使用者刻意调整观察角度就能获取设备运行状态信息。

　　设计这类元件的三维结构时，首先要考虑的是引脚的排布间距与PCB板的焊盘匹配度，四个直插引脚采用等间距平行排布，引脚伸出封装本体的长度要兼顾波峰焊的工艺要求，既不能过短导致焊锡浸润不足出现虚焊，也不能过长导致引脚修剪工序额外增加工时，引脚的截面尺寸采用标准方型引脚规格，适配常规PCB板的通孔直径公差范围，不需要额外做扩孔处理就能顺利完成插装工序。

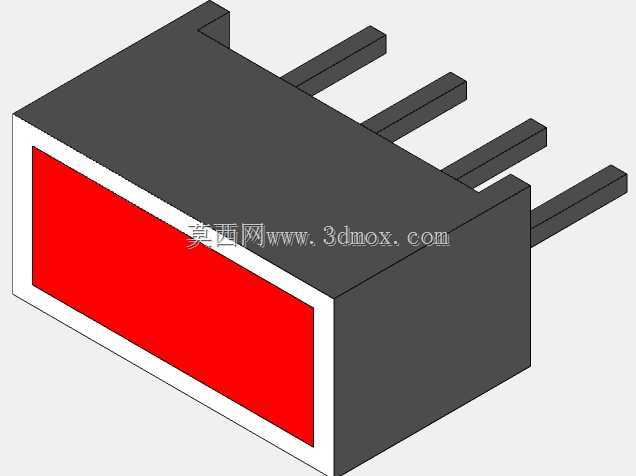

　　封装本体的结构设计上，黑色的塑封外壳采用不透光材质，主要作用是隔绝内部芯片的侧向漏光，避免相邻的发光单元之间出现串光问题，保证每个灯条的出光边界清晰，不会出现光晕扩散导致的状态识别混淆。正面的红色出光区域采用半透明的散射封装材质，内部的发光芯片发出的光线经过散射层后会形成均匀的面发光效果，不会出现局部亮斑或者暗区，即使在室内常规照明环境下，也能清晰分辨发光状态。

　　安装边界的考量上，这类元件的塑封本体高度要匹配面板的开孔深度，当采用面板嵌入式安装时，本体的台阶结构可以直接卡在面板开孔内侧，不需要额外的固定胶或者卡扣结构就能完成定位，出光面与面板表面保持齐平，既不会突出面板影响整体外观平整度，也不会凹陷过深导致观察视角受限。本体的宽度尺寸适配常规的面板指示位排布间距，多个同型号灯条并排安装时，相邻单元之间保留足够的安全间隙，既不会因为间距过小导致塑封本体干涉，也不会因为间距过大浪费面板的布局空间。

　　从功能特性来看，这类红光发光器件的发光波长处于人眼敏感度较高的红光波段，在告警类提示场景下更容易引起操作人员的注意，同时它的正向导通电压适配常规的低压驱动电路，不需要额外的升压电路就能直接驱动，简化了外围电路的设计复杂度。封装本体的耐温范围满足常规波峰焊的温度曲线要求，过炉过程中不会出现塑封本体变形、引脚移位的问题，能够适配批量生产的焊接工艺要求。

　　建模过程中，需要重点还原塑封本体的棱角过渡细节，引脚与本体结合处的密封结构也要准确呈现，这部分结构是影响元件防潮性能的关键位置，在做整机的环境适应性仿真时，这个结合面的结构尺寸会直接影响密封等级的评估结果。出光面与黑色塑封外壳的配合间隙也要按照实际公差要求建模，避免在虚拟装配时出现干涉问题，影响后续面板装配的干涉检查结果。

　　很多新手工程师在做这类元件的装配设计时，容易忽略引脚伸出PCB背面的长度要求，实际上引脚伸出焊盘的长度需要控制在合理范围内，过长的引脚在修剪时容易产生应力传导到内部芯片，导致芯片损坏或者引线断裂，过短则会导致焊接强度不足，在设备受到振动时容易出现引脚脱焊的问题。另外，出光面的朝向也要在建模时明确标识，避免在PCB布局时出现装反的问题，导致出光方向朝向设备内部，无法实现指示功能。

　　在做设备的人机交互部分设计时，这类条形灯条的安装高度还要考虑与周边按键、接口的位置关系，不能被周边的结构件遮挡出光路径，同时也要避免在操作按键时手指误碰到灯条的出光面，长期摩擦导致出光面刮花，影响发光的均匀性。对于需要在户外环境使用的设备，选用这类元件时还要考虑塑封本体的抗紫外线性能，建模时可以在本体表面增加标识位，方便后续生产时区分不同耐候等级的物料，避免出现物料错用导致的长期使用后塑封老化开裂问题。
