做工控板卡和小型气动检测设备的结构设计时,这类带侧出引气嘴的表贴压力传感器是绕不开的选型件,这次还原的MPXM2102AS封装结构,完全是按照实际量产器件的装配边界来做的,能直接嵌入到PCB布局、外壳气路对接的设计环节里,不用再反复核对 datasheet 里的零散尺寸。先从实际应用场景说,这类器件常用在小型医疗设备的气道压力检测、小型气动执行机构的回路压力监测、消费类家电的风压检测场景里,比如便携制氧机的出气端压力采样、小型真空吸盘的负压反馈、新风系统的风道静压检测,都能看到同封装传感器的身影,它的核心优势是表贴封装适配SMT回流焊工艺,不需要额外做插装引脚的波峰焊工序,能大幅提升PCBA的组装效率,侧出的气嘴结构也能节省PCB正面的垂直空间,适合结构紧凑的便携类设备。
从功能特性上看,这个封装的传感器属于压阻式压力检测器件,气嘴直接对接被测气路,内部的硅压阻芯体把气压变化转化为差分电压信号,通过侧面的四个鸥翼引脚输出到后端的信号调理电路,四个引脚分别对应电源正、信号输出、电源地、温度补偿引脚,建模的时候特意把引脚的共面度做了还原,引脚末端的弯折角度完全按照SMT焊接的工艺要求设置,保证导入PCB设计时,焊盘与引脚的匹配度符合IPC的表贴器件焊接标准,不会出现引脚偏移、焊盘不匹配导致的虚焊问题。

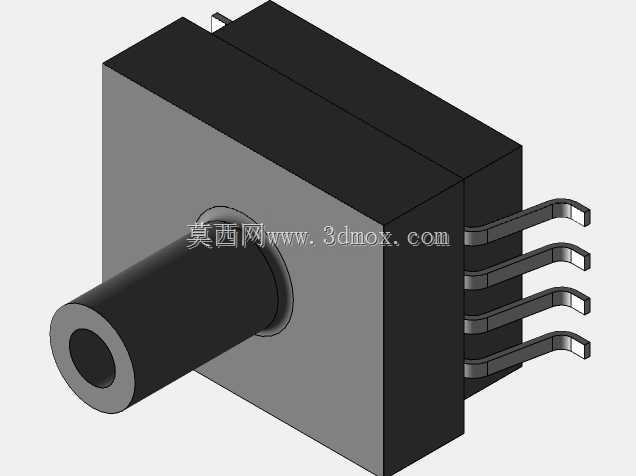

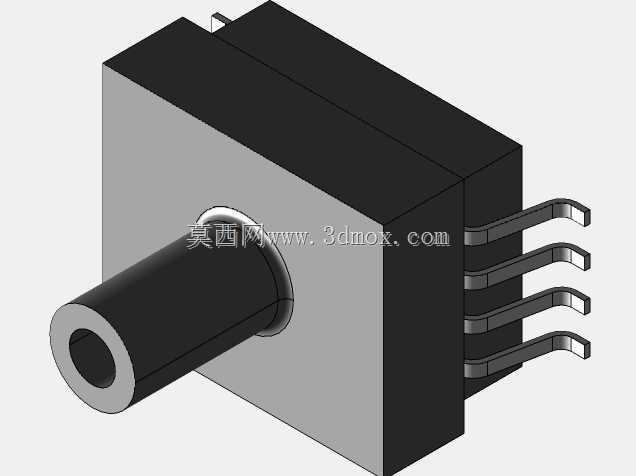

设计思路上,建模时优先保证安装边界的准确性,首先确定了器件本体的长宽高基准,本体分为黑色塑封主体和灰色的基座部分,气嘴从基座正面中心伸出,气嘴的内外径尺寸严格按照实际器件的配管要求设置,适配常用的3mm内径软气管,气嘴根部的凸台结构做了圆角过渡,避免气管插拔时应力集中导致气嘴断裂。侧面的四个引脚间距按照SOT1673-1封装的标准节距设置,引脚的弯折弧度、伸出长度都和实际量产器件一致,不会出现建模尺寸偏差导致的装配干涉。另外特意还原了塑封本体的脱模斜度,还有气嘴端面的倒角,这些细节在做设备外壳的气路避让槽设计时非常关键,要是忽略了脱模斜度,外壳和传感器本体之间就会出现装配间隙,或者顶到传感器导致焊接后器件受力偏移。
外形尺寸与安装边界这块,建模时把器件的最大外形轮廓做了单独的基准面标注,PCB上的封装焊盘对应位置做了参考,器件在PCB上的占用面积、气嘴伸出后的水平长度、引脚焊接后的高度都做了精准还原,做结构堆叠时,只要把这个模型导入装配体,就能直接检查气嘴和外壳气路接口的同轴度,检查引脚和周边贴片元件的安全距离,检查器件上方的外壳预留空间是否满足焊接后的高度要求,不用再等打样回来才发现气嘴对不上、高度超差的问题。另外考虑到部分场景会在气嘴处打密封胶,模型里也预留了气嘴根部的涂胶空间参考,方便结构设计时提前规划密封工艺的操作空间,避免胶水流到引脚或者塑封本体上影响器件性能。
很多工程师在选型这类传感器时,往往只关注电气参数,忽略了机械结构的匹配度,比如气嘴长度不够导致气管插不到位漏气、引脚共面度差导致焊接不良、本体高度超差导致外壳盖不上,这个模型把所有机械装配相关的细节都做了还原,不管是做PCBA封装设计,还是做整机的结构堆叠,都能直接调用,减少反复核对尺寸、反复修改图纸的工作量。尤其是做便携类医疗设备的时候,结构空间非常紧张,每个器件的安装边界都要卡得很准,这个模型的尺寸精度能满足整机装配的公差要求,气嘴的位置度偏差控制在0.1mm以内,和实际器件的装配误差保持一致,不会出现模型和实物装不上的情况。另外鸥翼引脚的成型角度也做了还原,引脚末端的爬锡高度参考也做了隐含设计,导入PCB设计软件时能直接生成符合工艺要求的焊盘形状,不用再手动调整焊盘的长宽和钢网开口尺寸。
